Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskin en Fra softwareversion 710.0 Udgave 12/2016 DK 5.10 Opsætning af fødemod uler 289 Rager ud tagsgrebet (pos . 1) stadigvæk ud, trykker De det i. 5 Fig. 5.10 - 2 K…
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.10 Opsætning af fødemoduler Fra softwareversion 710.0 Udgave 12/2016 DK
288
5.10.3 Isætning af X-fødemodul
5.10.3.1 Kontrol af X-fødemodul før isætning
Kontrollér følgende punkter, før et fødemodul sættes i på komponentbordet:
Fødemodulet skal være fejlfrit.
Kontrollér med en let berøring, at dækfolie-rockeren (pos. 2 på fig. 5.10 - 2, side 289) ikke
sidder i klemme.
Kontrollér, at området omkring hentevinduet (pos. 3 på fig. 5.10 - 2, side 289) er fri for løse
komponenter.
5
Tryk armen (pos. 4 på fig. 5.10 - 2, side 289) lidt frem for at åbne hentevinduet (pos. 3 på fig.
5.10 - 2
, side 289). I denne forbindelse løftes hentevinduet en smule.
5
Fjern de løse komponenter under afhentningsvinduet.
Luk hentevinduet (pos. 3 på fig. 5.10 - 2), idet du sætter armen (pos. 4 på fig. 5.10 - 2) tilbage
igen.
Fjern løse komponenter på komponentbordet med en pensel eller en støvsuger med egnet
mundstykke.
5
BEMÆRK
Tøm komponent-bortskaffelsesrummet (pos. 5 på fig.5.10 - 2, side 289), inden kom-
ponenter rystes ud af fødemodulet.
BEMÆRK
Ved isat tape transporterer den spændte dækfolie tapen videre og frigør komponenter.
Aktivér ikke armen, når tape er lagt i.
BEMÆRK
Er tapen allerede lagt i, skærer De den af på forkanten af fødemodulet.
Betjeningsvejledning SIPLACE X-serie 5 Opgaver på maskinen
Fra softwareversion 710.0 Udgave 12/2016 DK 5.10 Opsætning af fødemoduler
289
Rager udtagsgrebet (pos. 1) stadigvæk ud, trykker De det i.
5
Fig. 5.10 - 2 Kontrol af X-fødemodul før isætning
(1) Udtagsgreb
(2) Dækfolie-rocker
(3) Hentevindue
(4) Arm til løftning og fiksering af hentevindue
(5) Komponent-bortskaffelsesrum
5 Opgaver på maskinen Betjeningsvejledning SIPLACE X-serie
5.10 Opsætning af fødemoduler Fra softwareversion 710.0 Udgave 12/2016 DK
290
5.10.3.2 Isætning af X-fødemodul på komponentbordet
5

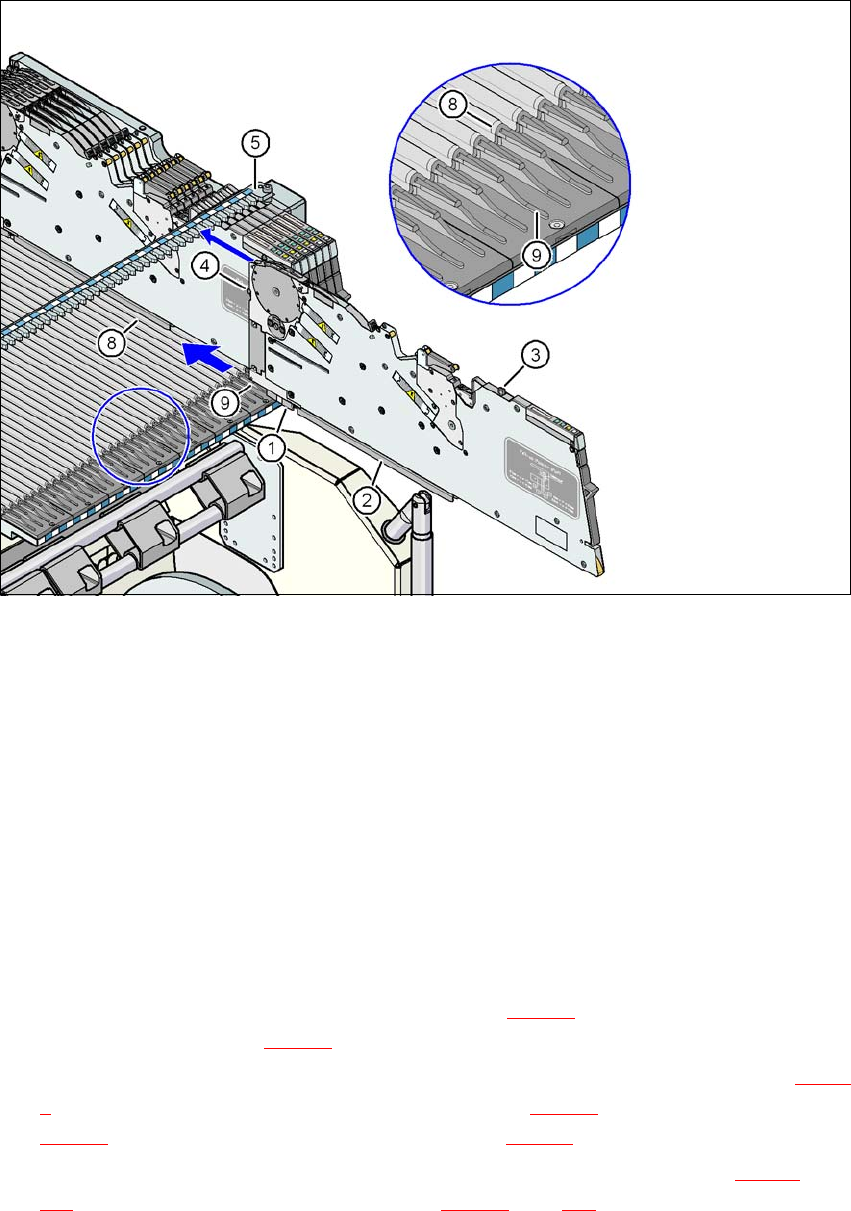

Fig. 5.10 - 3 Isætning af X-fødemodul på komponentbordet
(1) Forreste glideføring på X-fødemodul
(2) Bageste glideføring på X-fødemodul
(3) Centreringsstift "bag" på X-fødemodul
(4) Centreringsstift "for" på X-fødemodul
(5) Udsparinger i centreringslisten til fastholdelse af centreringsstiften "bag"
(6) Centreringshuller på komponentbordet til fastholdelse af centreringsstiften "foran"
(7) Låsepaler
(8) Føringsprofil på komponentbord (Ω-profil)
(9) Indføringshjælp til fødemodulet
5
Sæt fødemodulets forreste glideføring (pos. 1 på fig. 5.10 - 3) på komponentbordets indfø-
ringshjælp (pos. 9 på fig. 5.10 - 3
).
Hold fødemodulet lodret, og skub det fremad langs med føringsprofilen (pos. 8 på fig. 5.10 -
3). Fødemodulet glider med den forreste (pos. 1 på fig. 5.10 - 3) og bageste (pos. 2 på fig.
5.10 - 3
) glideføring på føringsprofilen (pos. 8 på fig. 5.10 - 3).
Skub forsigtigt fødemodulet videre, indtil centreringsstiften "foran" (pos. 4 på fig. 5.10 - 3, side
290
) går ind i centreringshullet (pos. 6 på fig. 5.10 - 3, side 290).
