Fr ontplatten-Komponenten LC-Display Zeigt Dosierzeit, Flüssigkeitsdruck, Temperatur, Parameterauswahl und Systemstatus DISPENSE (DOSIEREN)-T aste Leitet einen Dosierzyklus ein Numerische T astatur und ARROW (PFEIL)- T a…
Spezifikationen (Fortsetzung)
Element Spezifikationen
Mehrzweck-Eingänge/-Ausgänge Sollwertbereich: 0,001–99,999 Sek., 1-ms Auflösung
Genauigkeit: innerhalb von ±0,05% der ausgewählten Zeiteinstellung Wiederholbarkeit:
weniger als 16 µs bei jeglicher Zeiteinstellung
Anzahl von Ausgängen: 4
Anzahl von Eingängen: 4
Ausgänge: isolierter Ausgangsschalter, 5–24VDC, maximal 200 mA
Eingänge: isolierter Eingangsschalter, 5–24VDC, maximal 20 mA
Einrichtungsmethode: (1) digital mittels der Tasten auf der Frontplatte (2) und mittels
eines seriellen Kabels (RS-232C)
Heizgerät-Ausgänge Sollwertbereich: 0–100 °C (32–212 °F), Schritte von 1 °C
Anzeigegenauigkeit: ±2 °C, ±1 Ziffer
Ausgang: 24VDC, maximal 25 W pro Kanal
Eingang: Thermoelement Typ J
Sample-Rate: 16 pro Sekunde
Steuermethode: PID
Anzahl von Ausgängen: 2
Einrichtungsmethode: (1) digital mittels der Tasten auf der Frontplatte (2) und mittels
eines seriellen Kabels (RS-232C)
Andere Funktionen: Heizgerätalarm (nicht selbsthaltend/selbsthaltend), Thermoelement-
trennalarm, Heizgerätfehlfunktionsalarm (Kurzschluss)
Umgebungsbetriebsbedingungen Temperatur: 5–45 °C (41–113 °F)
Feuchtigkeit: 85% RF bei 30 °C, nicht kondensierend
Höhe über dem Meeresspiegel: maximal 2.000 m (6.562 ft)
Produktklassifizierung Installationskategorie II
Verschmutzungsgrad 2
Zertifizierungen CE, TÜV, RoHS, China RoHS, WEEE
RoHS标准相关声明标准相关声明 China RoHS-Richtlinie (Gefahrstoffe)
产品名称
Teilbezeichnung
有害物质及元素
Toxische und gefährliche Substanzen oder Bestandteile
铅
Blei
(Pb)
汞
Quecksilber
(Hg)
镉
Cadmium
(Cd)
六价铬
Sechswertiges
Chrom
(Cr6)
多溴联苯
Polybromierte
Biphenyle
(PBB)
多溴联苯醚
Polybromierte
Diphenylether
(PBDE)
外部接口
Externe, elektrische
Verbindungen
X 0 0 0 0 0
O: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准低于SJ/T11363-2006 限定要求。
Bedeutet, dass diese toxische oder gefährliche Substanz, die in allen homogenen Materialien für dieses Teil enthalten ist, gemäß EIP-A, EIP-B, EIP-C
unter dem von SJ/T11363-2006 verlangten Grenzwert liegt.
X: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准高于SJ/T11363-2006 限定要求.
Bedeutet, dass diese toxische oder gefährliche Substanz, die in allen homogenen Materialien für dieses Teil enthalten ist, gemäß EIP-A, EIP-B, EIP-C
über dem von SJ/T11363-2006 verlangten Grenzwert liegt.
WEEE-Richtlinie
Das Gerät erfüllt die Vorschriften der WEEE-Richtlinie der Europäischen Union (2012/19/EU). Für Hinweise
zur ordnungsgemäßen Entsorgung der Geräte siehe www.nordsonefd.com/WEEE.
ValveMate 9000 Controller
13www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

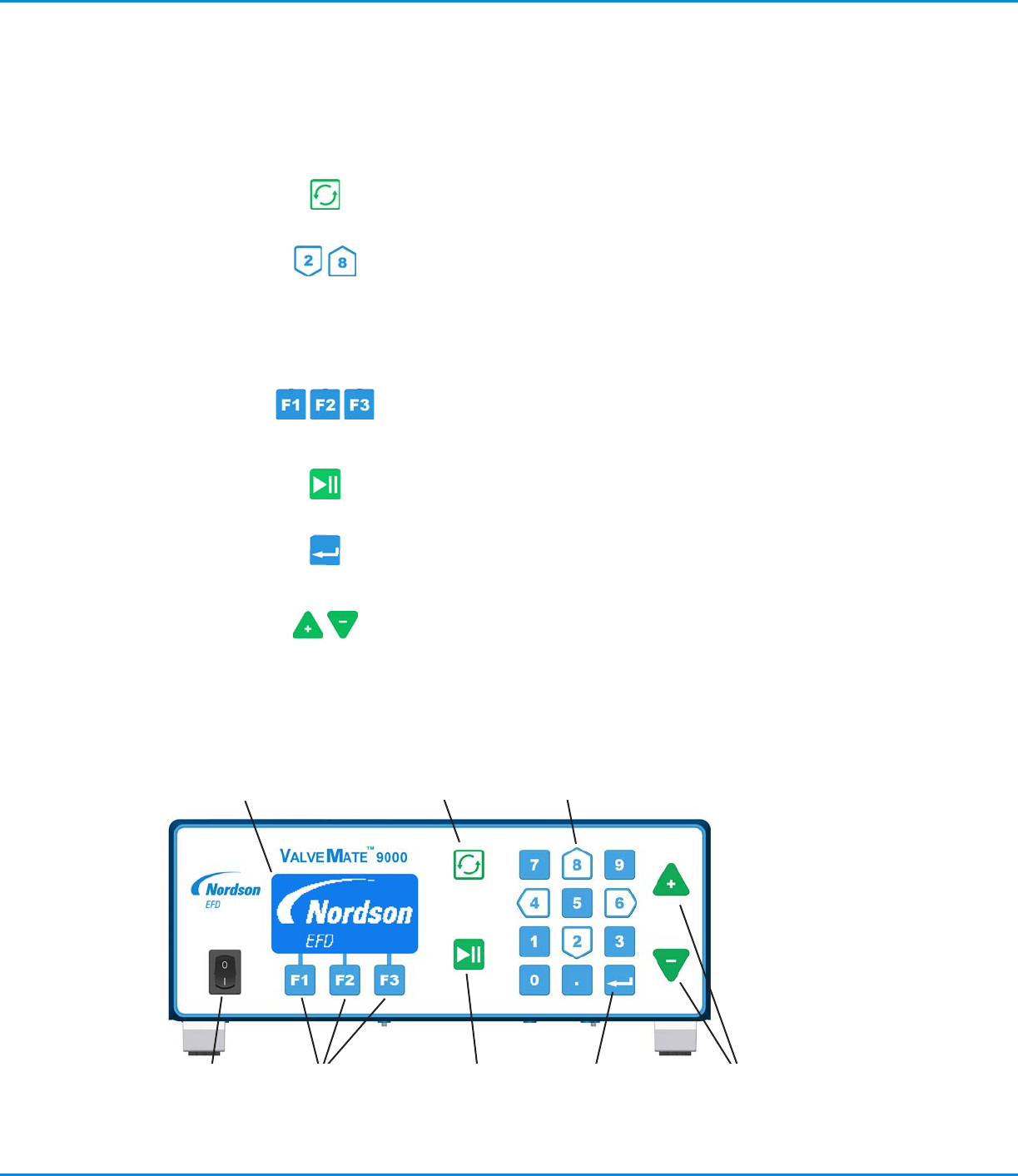

Frontplatten-Komponenten
LC-Display
Zeigt Dosierzeit, Flüssigkeitsdruck, Temperatur, Parameterauswahl und
Systemstatus
DISPENSE
(DOSIEREN)-Taste
Leitet einen Dosierzyklus ein
Numerische
Tastatur und
ARROW (PFEIL)-
Tasten
Verwenden, um Einstellungen einzugeben. Die pfeilförmigen 2-, 4-, 6- und
8-Tasten werden außerdem verwendet, um den Zeiger durch die auf dem
lC-Display angezeigten Menüelemente zu bewegen.
Stromschalter Schaltet das Steuergerät EIN (ON) oder AUS (OFF)
F1, F2, und F3
Funktionstasten
Verwenden, um die Navigations- oder
Programmierungsauswahlmöglichkeiten auszuwählen, die am
unteren Rand des lC-Displays über der jeweiligen Taste angezeigt
wird. Die Auswahlmöglichkeiten unterscheiden sich je nach aktueller
Bildschirmanzeige und/oder je nach Modus.
ENABLE/DISABLE
(AKTIVIEREN- /
DEAKTIVIEREN)
-Taste
Aktiviert oder deaktiviert das Steuergerät
ENTER (ENTER
(EINGABE)-Taste)
Bestätigt die markierte Auswahl oder die eingegebenen Daten
INCREASE
(ERHÖHEN) (+)/
DECREASE
(VERRINGERN (-)
Tasten
Verwenden, um numerische Parameter einzustellen
Betriebsfunktionen
Stromschalter
LC-Display
DISPENSE
(DOSIEREN)-
Taste
Numerische Tastatur
und ARROW (PFEIL)-
Tasten
Funktionstasten ENABLE/DISABLE
(AKTIVIEREN- /
DEAKTIVIEREN)-
Taste
INCREASE
(ERHÖHEN) (+)/
DECREASE
(VERRINGERN (-)
Tasten
ENTER
(EINGABE)-
Taste
ValveMate 9000 Controller
14 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

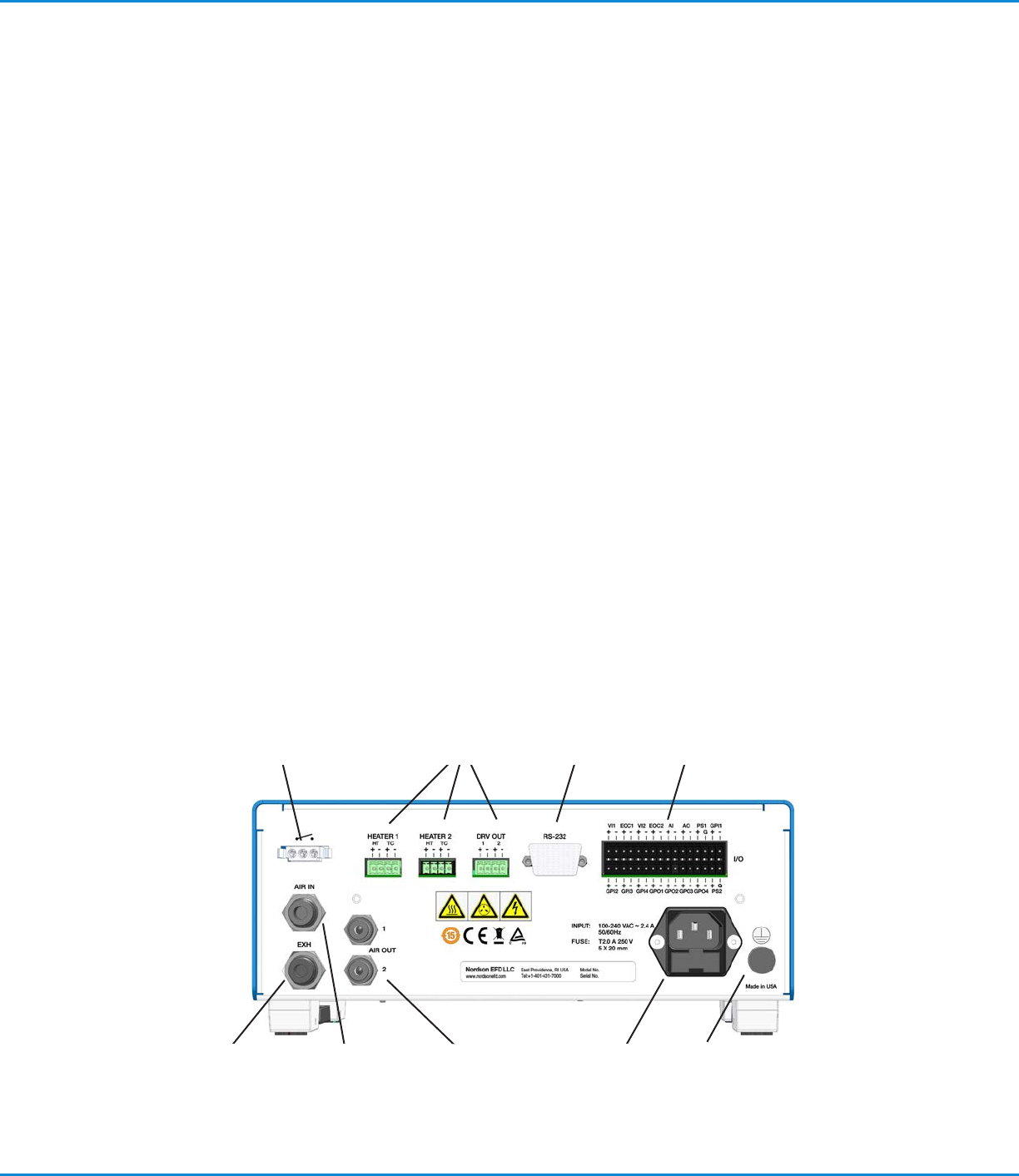

Rückwandkomponenten
Fußpedalanschluss Anschluss für das Gerät zur Betätigung des Dosierventils
HEIZGERÄT 1, HEIZGERÄT
2, und Entlüftungsventil.
OUT (AUS)-Anschlüsse
Anschlüsse für das Heizgerät und die Ventilsteuerung für jeden Kanal
RS
-
232C-Anschluss
Anschluss für ein RS
-
232C-Kabel, das verwendet werden kann, um Parameter
mittels eines PCs oder mittels einer SPS zu modifizieren
I/O (EIN/AUS)-Anschluss Anschlüsse für Eingänge und Ausgänge (siehe Anhang B, “I/O (EIN/AUS)-
Steckerstift, technische Daten”, für detaillierte Informationen)
EXHAUST (ABLUFT)-
Öffnung
Schnellanschluss für die Abluft von den elektronischen Druckreglern
AIR IN (LUFTEINGANGS)-
Öffnung
Schnellanschluss für die Hauptluftzufuhr
AIR OUT (LUFTAUSGANGS)-
Öffnung
Schnellanschluss für den Luftausgang an die Flüssigkeitsbehälter
Gleichstromeingang Stromkabelanschluss
Erdungsklemme Erdungskabelanschluss
Betriebsfunktionen (Fortsetzung)
RS-232C
Anschluss
I/O (EIN/AUS)-
Anschluss
HEIZGERÄT 1,
HEIZGERÄT 2, und
Entlüftungsventil. OUT
(AUS)-AnschlüsseFußpedalanschluss
EXHAUST
(ABLUFT)-
Öffnung
AIR IN
(LUFTEINGANG)
Öffnung
AIR OUT
(LUFTAUSGANG)
Öffnung 1 und 2
Gleichstromeingang Erdungsklemme
