Fußpedalanschlussstecker Stiftbezeichnung Signalspezifikationen Beschreibung CC+ • Ausgang von einer 24-V-Quelle, maximal 100 mA, rückstellbare Sicherung und verpolungssicher für Anschluss an den Fußschalter-CC-Eingang. D…

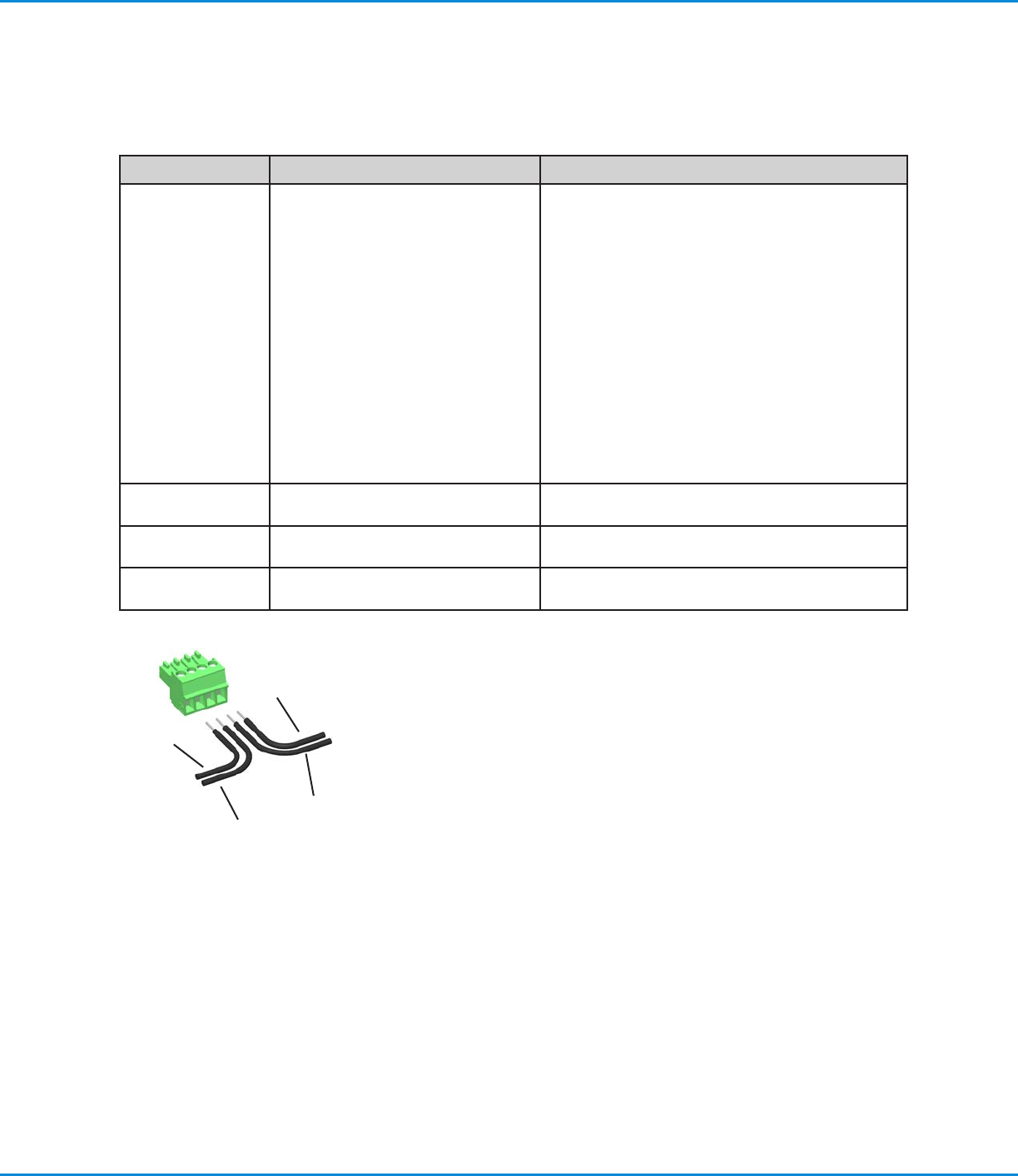

Treiberausgänge
Stiftbezeichnung Signalspezifikationen Beschreibung
Entlüftungsventil1+
(DRV OUT 1+)
• 24 W
• 5–24 VDC
• Rückstellbare Sicherung
• Verpolungs-, Überspannungs- und
Freilaufschutz
• <1ms Ein- und Ausschaltzeit
• 100 μs Zeitauflösung (einstellbar)
• Impuls- und Haltespannung (Spike-
and- Hold)
• Einstellbare Spike-Dauer von
20–250ms (einstellbar)
• Hold-Spannung von 5–24 V
(einstellbar)
Die Treiber-Ausgänge sind Hochgeschwindigkeits-/
Hochleistungs- Ausgänge, die bei Magnetventilen
bis zu 500Hz unterstützen.
Entlüftungsventil1-
(DRV OUT 1-)
• Rückleitung für Ausgang
Entlüftungsventil1+
Entlüftungsventil2+
(DRV OUT 2+)
• Gleich wie Entlüftungsventil1+
Entlüftungsventil2-
(DRV OUT 2-)
• Gleich wie Entlüftungsventil1-
Anhang A, Steckerstift, technische Daten
(Fortsetzung)
DRV
OUT 2-
DRV
OUT 1-
DRV
OUT 1+
DRV
OUT 2+
ValveMate 9000 Controller
62 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Fußpedalanschlussstecker
Stiftbezeichnung Signalspezifikationen Beschreibung
CC+
• Ausgang von einer 24-V-Quelle, maximal
100 mA, rückstellbare Sicherung und
verpolungssicher für Anschluss an den
Fußschalter-CC-Eingang.
Das CC Signalpaar nimmt eine
Kontaktschließung durch einen Fußschalter
wahr und bewirkt einen Dosierzyklus der
eingeschalteten Treiber. Der Kontaktschluss
kann momentan oder stetig erfolgen. Ein
neuer Zyklus kann durch nochmaliges Öffnen
und Schließen des Kontaktes eingeleitet
werden.
Gehäuseerdung
• Anschluss von einem EFD-
Fußschalter mit Metallgehäuse an das
Controllerchassis.
CC-
• Kontaktschluss-Sense-Eingang, 5–24
VDC, maximal 20 mA, verpolungssicher.
10ms Minimumimpuls und nicht isoliert.
I/O (EIN/AUS)-Stiftname
AI+ : AI-
CC+ : CC-

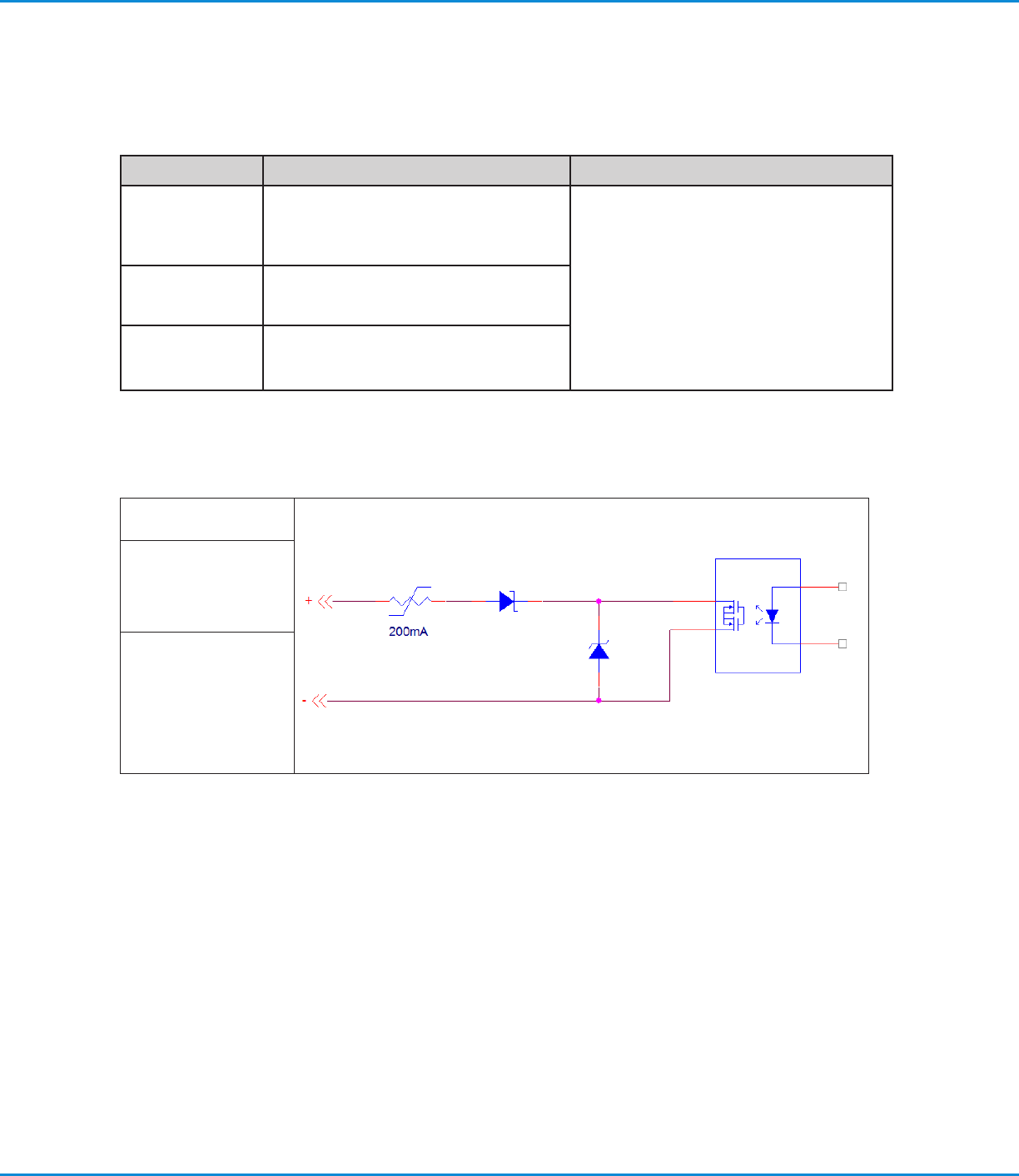

Fußpedalanschluss-Schaltbild
Anhang A, Steckerstift, technische Daten
(Fortsetzung)
ValveMate 9000 Controller
63www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
I/O (EIN/AUS)-Anschluss
Stiftbezeichnung Elektrische Spezifikationen Signalbeschreibung
VI1+
• Isolierter Eingang
• 5–24 VDC
• Maximal 20 mA
• 200 μs Minimumimpuls mit
Verpolungsschutz
Das Spannungsimpuls-Startsignal 1 löst
einen Dosierzyklus für Kanal1 aus, wenn ein
5–24 VDC-Signal über die Stifte VI1+ und
VI1- angelegt wird.
VI1-
• Isoliert Rückweg für VI1- Eingang
EOC1+
• Isoliert Ausgangsschalter
• 5–24 VDC
• Maximal 100 mA Rückstellbare Sicherung
• Verpolungs- und transienter
Überspannungsschutz
Das Zyklusende-1-Signalpaar ist ein
isolierter elektronischer Schalterausgang.
Der Schalter öffnet bei einem Kanal-1-
Dosierzyklus und schließt, wenn der Zyklus
abgeschlossen ist.
EOC1-
• Isoliert Rückweg für EOC1+ Ausgang
VI2+
• Isolierter Eingang
• 5–24 VDC
• Maximal 20 mA
• 200 μs Minimumimpuls mit
Verpolungsschutz
Siehe die VI1+ Beschreibung.
VI2-
• Isoliert Rückweg für den VI2+ Eingang
EOC2+ • Isoliert Ausgangsschalter
• 5–24 VDC
• Maximal 100 mA
• Rückstellbare Sicherung
• Gegen Verpolung und Überspannung
geschützt
Siehe die EOC1+ Beschreibung.
EOC2-
• Isoliert Rückweg für den EOC2+ Ausgang
AI+
• Ausgang von einer 24 VDC-Quelle
• Maximal 100 mA
• Rückstellbare Sicherung
• Gegen Verpolung geschützt zum Anschluss
an den AI-Eingang
Das Alarmeingang-Stiftpaar nimmt eine
Schalter-ÖFFNUNG (OPENING) in einem
geschlossenen Schaltkreis wahr. Wenn
ein offener AI-Schaltkreis wahrgenommen
wird, zeigt der Controller den Systemalarm-
Bildschirm an und verhindert das Auslösen
weiterer Dosierzyklen. Dieses Signal kann
deaktiviert werden. Siehe "Einstellung Alarm-
Optionen."
AI-
• AI Schließung Sense-Eingang
• 5–24 VDC
• Maximal 20 mA verpolsicher
• 10ms Mindestimpuls, nicht isoliert
Fortsetzung auf der nächsten Seite
Anhang A, Steckerstift, technische Daten
(Fortsetzung)
