Fehlerbehebung Problem Mögliche Ursache Korrekturmaßnahme Kein Strom (leeres Display Durchgebrannte Sicherung Trennen Sie die Stromversorgung des Geräts und entfernen Sie die Sicherung von der Rückseite des Geräts. Verwe…

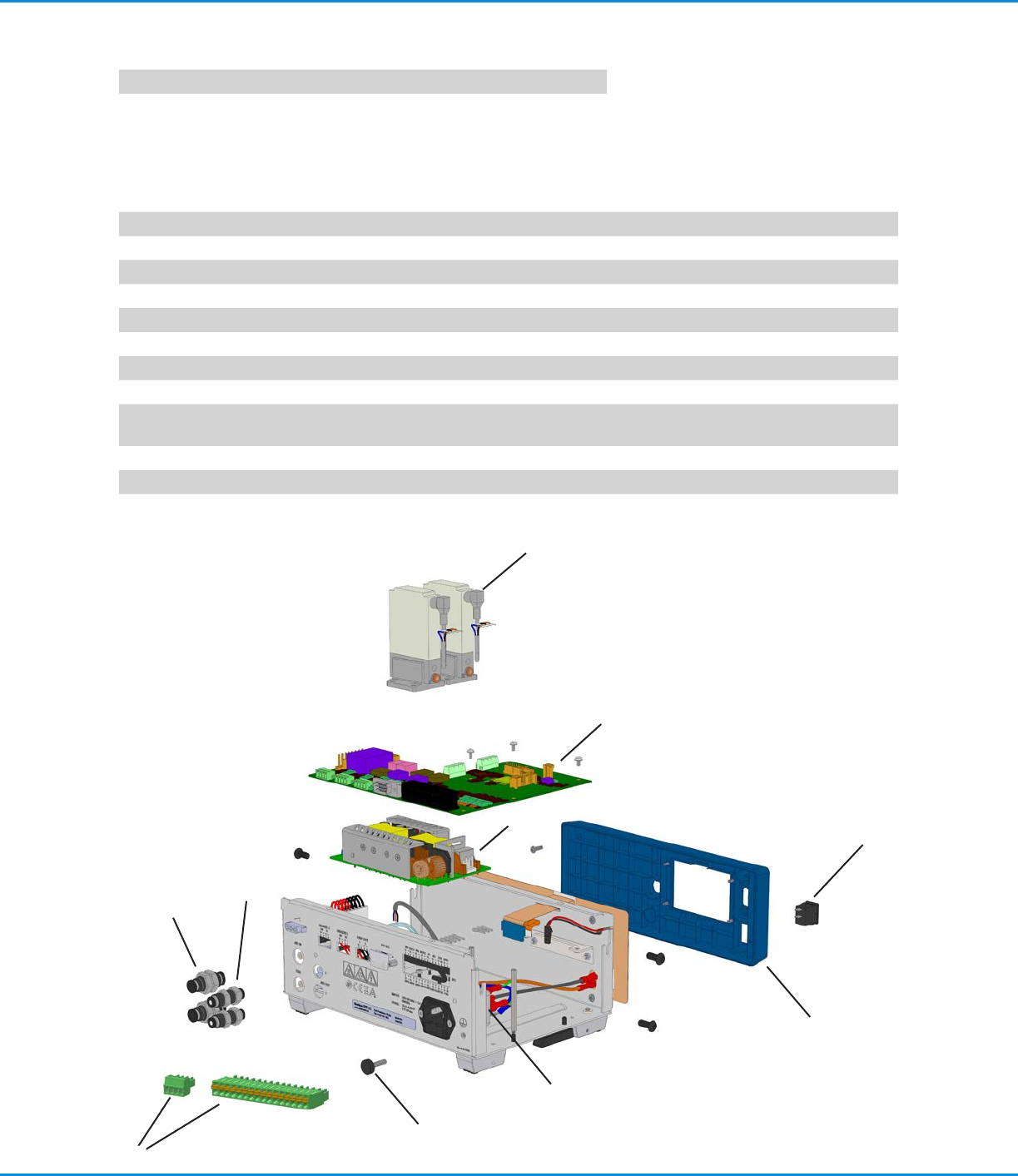

Ersatzteile

Posten Artikel-Nr. Beschreibung

1 7029775 KIT, ELEKTRONISCHER REGLER, VM9000

2 7029773 KIT, HAUPTLEITERPLATTE, VM9000

3 7029777 KIT, NETZGERÄT, VM9000

4 7026518 KIT, ANSCHLUSSSTÜCK, 4 MM, SCHOTT (2)

5 7029776 KIT, ANSCHLUSSSTÜCK, 6 MM, SCHOTT (2)

6 7029772 KIT, STECKER, KLEMMLEISTE, VM9000 (5)

7 7026524 KIT, M4 X 20 MM, FINGERSCHRAUBENMONTAGE

8 7029774 KIT, ERSATZSICHERUNGEN, VM9000 (2) (FÜR DEN WECHSELSTROM-

STROMKABELSTECKER)

9 7029778 KIT, BLENDE UND OVERLAY, VM9000

10 7014547 KIT, STROMSCHALTER, ULTIMUS V

Artikelnr.

Artikel-Nr. Beschreibung

7028693 ValveMate 9000 Controller

ValveMate 9000 Controller

56 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

Fehlerbehebung

Problem Mögliche Ursache Korrekturmaßnahme

Kein Strom (leeres

Display

Durchgebrannte

Sicherung

Trennen Sie die Stromversorgung des Geräts und entfernen Sie die Sicherung

von der Rückseite des Geräts. Verwenden Sie ein Multimeter, um den

Widerstand der Sicherung zu prüfen. Wenn die Sicherung offen ist, verwenden

Sie die mitgelieferte Ersatzsicherung.

Fehlfunktion des LCD-

Backlights

Überprüfen Sie das LC-Display sorgfältig, während das Gerät eingesteckt und

eingeschaltet ist. Wenn Zeichen schwach sichtbar sind, ist das LCD-Backlight

nicht mehr funktionsfähig. Kontaktieren Sie Nordson EFD.

Stellen Sie den Display-Kontrast ein. Siehe "Den LCD-Kontrast einstellen".

Entlüftungsventil

OUT reagiert nicht

auf Einleitungs-

signal (Magnet-

ventil funktioniert

nicht)

Steuergerät deaktiviert Aktivieren Sie das Steuergerät, indem Sie die ENABLE/DISABLE (AKTIVIEREN-

/DEAKTIVIEREN)-Taste (

) drücken und 4 Sekunden lang gedrückt halten, bis

das Steuergerät aktiviert ist.

EIN oder AUS auf

TREIBER- Bildschirm auf

0,0000 (Sek.) eingestellt

Stellen Sie EIN oder AUS auf einen Wert ein, der nicht null ist. Siehe "Die

Treiber- Ausgänge einrichten".

Dosieranzahl (DCNT) auf

DRIVERS (TREIBER)-

Bildschirm ist auf 0000

eingestellt

Stellen Sie die Dosieranzahl (DCNT) auf einen Wert ein, der nicht null ist. Siehe

"Die Treiber-Ausgänge einrichten".

Pedal verwendet und

Signalentprellung

deaktiviert

Nutzen Sie den seriellen Befehl für Prellschutzbetrieb (dbnc), um den Fußpedal-

Prellschutz einzuschalten. Siehe Anhang B, "RS-232C-Anschluss, technische

Informationen".

Problem mit Einleitungs-

signalintegrität (Span-

nungsimpuls-Startsignal)

Stellen Sie sicher, dass das Signal, das im Spannungsimpuls-

Startsignalschaltkreis verwendet wird, ein reines, prellfreies Signal ist.

Inkorrekte VOLT-

Einstellung auf zweitem

TREIBER- Bildschirm

Stellen Sie VOLT auf einen dem verwendeten Wert entsprechenden Wert ein

(zum Beispiel 24V). Siehe "Die Treiber-Ausgänge einrichten".

Mehr als ein

Spannungsimpuls-

Startsignal vorhanden

Vergewissern Sie sich, dass zur selben Zeit entweder ein Pedal oder ein

Spannungsimpuls-Startsignal vorhanden ist. Wenn sich diese Signale

überlappen können sie das Einleitungssignal unterbrechen.

Stromstärke übersteigt

1100 mA auf dem

Entlüftungsventil AUS

(OUT) Stifte

Entfernen Sie alle Entlüftungsventilanschlüsse. OUT (AUS)-Stiften, schalten Sie

den Controller aus und lassen Sie den Controller 10 Minuten lang abkühlen.

Problem mit

Verkabelungsintegrität

Vergewissern Sie sich, dass die Verkabelung korrekt abisoliert ist, und die

Leiter mit der Kontaktschraubenklemmleiste in Kontakt stehen.

Spannungsimpuls-

Startsignal auf die

falschen Stifte angelegt

Überprüfen Sie, ob das Spannungsimpuls-Startsignal an die dem gewünschten

Entlüftungsventil entsprechenden Stiften angelegt ist. OUT-Ausgang. Siehe

"Die Treiber-Ausgänge einrichten".

Treibermodus auf erstem

TREIBER-Bildschirm auf

AUS gestellt

Stellen Sie den TREIBER-Modus auf EIN, PUlS, oder KONT. Siehe "Die Treiber-

Ausgänge einrichten".

Blinkender Systemalarm

Entfernen oder deaktivieren Sie den Systemalarm. Das Gerät startet keine

Einleitung, wenn ein Input-Alarm vorhanden ist. Siehe "Einen Alarm-Input oder

Alarm im Auto-Increment-Modus löschen".

Fortsetzung auf der nächsten Seite

ValveMate 9000 Controller

57www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

Fehlerbehebung (Fortsetzung)

Problem Mögliche Ursache Korrekturmaßnahme

Entlüftungsventil

OUT reagiert nicht

auf Einleitungs-

signal (Magnet-

ventil funktioniert

nicht) (Fortsetzung)

Fußpedaleinleitung

verwendet mit aktivierter

Entprellung zum

schnellen Einleiten von

Zyklen

Die Fußpedal-Einleitungsschaltung ist für einen Zeitraum von 20ms entprellt,

da sie primär zur Verwendung mit mechanischen Schaltern vorgesehen

ist. Wenn jedoch beide Kanäle schneller eingeleitet werden müssen, kann

der serielle Befehl für entprellten Betrieb (dbnc) verwendet werden, um

die Entprellung für 20ms des Fußpedals zu deaktivieren. Siehe Anhang B,

"RS-232C-Anschluss, technische Informationen". Die Spannungsimpuls-

Startsignalschaltkreise, die nicht entprellt sind, können ebenfalls verwendet

werden.

Auto-Increment mit

falschen Einstellungen

zu Speicherzelle

fortgefahren

Überprüfen Sie die Einstellungen aller Speicherzellen innerhalb des erwarteten

Bereichs. Siehe "Speicherzelleneinstellungen eingeben" und "Den Auto-

Increment-Modus einrichten".

AKT-

Druckablesung

und EINSTELLEN-

Druckwert

stimmen nicht

überein

Unzureichender

Zuluftdruck

Überprüfen Sie, ob der Zuluftdruck über dem festgelegten EINSTELLEN-Druck

liegt.

Druckregler des

Steuergeräts stabilisieren

oder Behälter wird gefüllt

Geben Sie den Druckreglern ausreichend Zeit, den Behälter zu füllen.

Steuergerät erfordert

Druckkalibrierung

Vergleichen Sie die Ablesungen mit Normwerten, um sich zu vergewissern,

dass diese nicht innerhalb der Speziﬁkation liegen, und führen Sie dann eine

Druckkalibrierung für den entsprechenden Druckkanal durch.

Kein Druck auf aIR

OUT 1 oder 2

Steuergerät deaktiviert Aktivieren Sie das Steuergerät, indem Sie die ENABLE/DISABLE (AKTIVIEREN-

/DEAKTIVIEREN)-Taste (

) drücken und 4 Sekunden lang gedrückt halten, bis

das Steuergerät aktiviert ist.

MODUS auf DRUCK-

Bildschirm auf AUS

eingestellt

Überprüfen Sie, ob der entsprechende Druckkanal-MODUS auf EIN eingestellt

ist. Siehe "Die Druckregelung einrichten".

Verschlauchung nicht

voll eingerastet.

Die Luftausgang-Schnellanschlussstücke haben ein Absperrventil. Überprüfen

Sie die korrekte und vollständige Verbindung der Schlauchverbindung mit dem

Schnellanschlussstück, um Luftführung zu ermöglichen.

Blinkender Systemalarm

Entfernen oder deaktivieren Sie den Systemalarm. Das Steuergerät schaltet die

Druckregler aus, wenn ein Input-Alarm vorhanden ist. Siehe "Einen Alarm-Input

oder Alarm im Auto-Increment-Modus löschen".

Inkorrektes

Heizgerät-

Feedback

Inkorrektes

Thermoelement

verwendet

Überprüfen Sie, ob ein Thermoelement Typ J verwendet wird.

Inkorrekte Verkabelung Überprüfen Sie, ob die Verkabelung wie nachstehend mit dem Thermoelement

Typ J verbunden ist:

TC+: Eisen (Fe), weiß

TC-: Konstantan (Cu-Ni), rot

Beschädigtes

Thermoelementkabel

Überprüfen Sie die Integrität der Thermoelementverkabelung.

Thermoelementkanäle 1

und 2 vertauscht

Überprüfen Sie die Thermoelementverkabelung, um korrektes Feedback für

jeden Kanal sicherzustellen.

Problem mit

Verkabelungsintegrität

Vergewissern Sie sich, dass die Verkabelung korrekt abisoliert ist, und die

Leiter mit der Kontaktschraubenklemmleiste in Kontakt stehen.

Fortsetzung auf der nächsten Seite

ValveMate 9000 Controller
