Einrichtung Stellen Sie den Stromschalter des Steuergeräts in die EIN-Position und wenden Sie die Vorgehensweisen in diesem Abschnitt an, um das Steuergerät für Ihren Betrieb einzurichten. Diese Vorgehensweisen zeigen di…

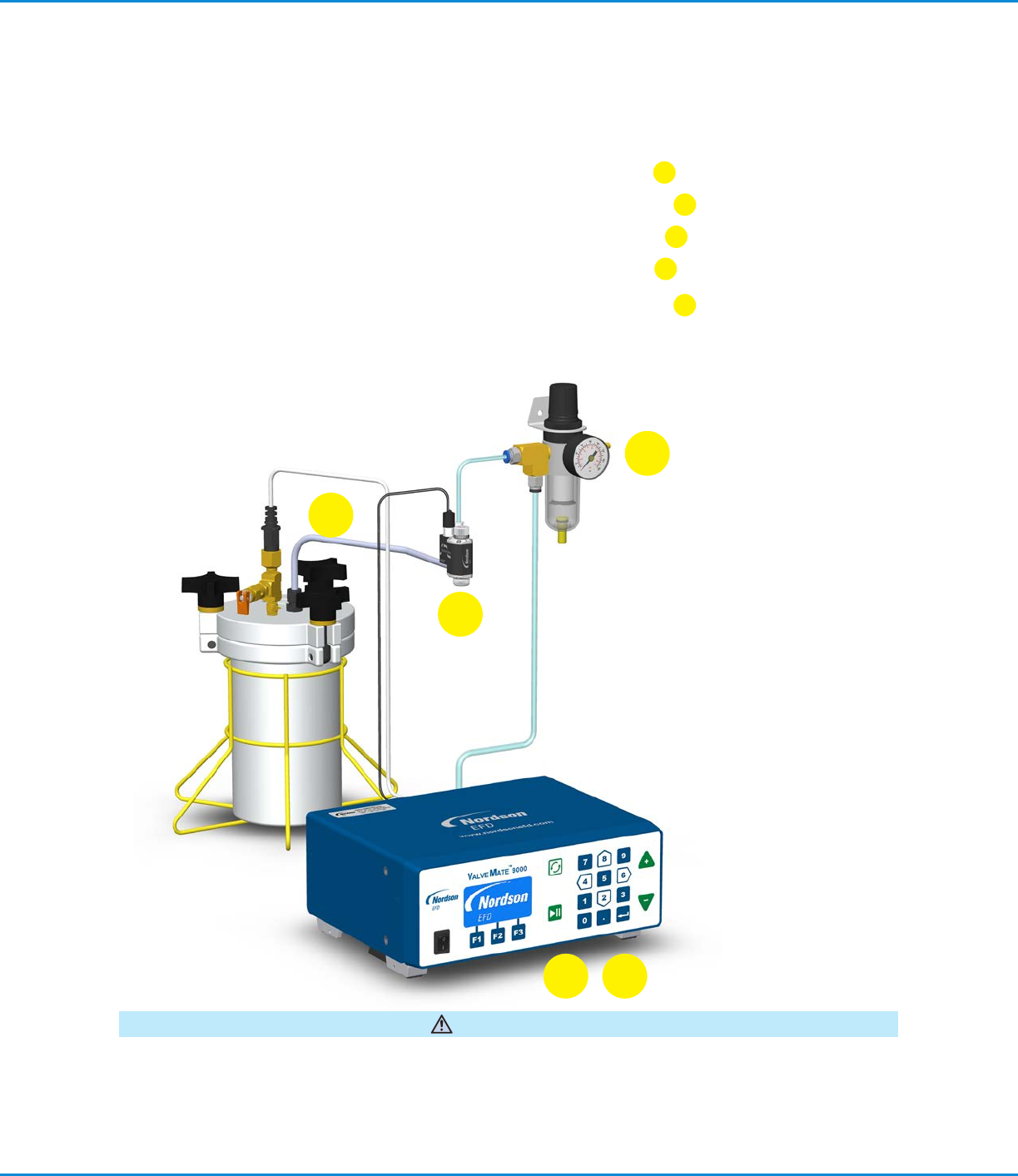

Überprüfen Sie die Installation der Komponenten
1.
Stellen Sie sicher, dass:
•
Die Druckluft zum Steuergerät auf 70–100 psi (4,8-6,9 bar) eingestellt ist.
1
•
Die Dosiereinleitungs- und I/O (EIN/AUS)-anschlüsse korrekt verkabelt sind.
2
•
Die Dosierventile und der Flüssigkeitsbehälter korrekt angeschlossen sind.
3
•
Die Ventile eingerichtet sind und die Dosierspitzen korrekt installiert sind.
4
2.
Fahren Sie fort zu “Einrichtung”, um die Steuergeräteinstellungen einzugeben.
5
Installation (Fortsetzung)
Lassen Sie den Druck innerhalb eines Flüssigkeitsbehälters stets ab, bevor Sie diesen öffnen. Schieben Sie dazu
das Absperrventil an der Luftleitung weg vom Behälter. Wenn Sie einen EFD-Flüssigkeitsbehälter verwenden, öffnen
Sie zusätzlich das Druckbegrenzungsventil. Bevor Sie den Behälter öffnen, überprüfen Sie das Manometer, um
sicherzustellen, dass der Druck auf null (0) ist.
Das einzigartige verschraubte Design aller EFD-Kartuschenbehälter bietet störungssichere Druckluftfreigabe bei der
Entfernung der Kappen.
VORSICHT
1
2 5
3
4
ValveMate 9000 Controller
26 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Einrichtung
Stellen Sie den Stromschalter des Steuergeräts in die EIN-Position und wenden Sie die Vorgehensweisen in diesem
Abschnitt an, um das Steuergerät für Ihren Betrieb einzurichten. Diese Vorgehensweisen zeigen die manuelle
Eingabe von Daten. Um die PC-Interface-Software zu verwenden, lesen Sie den Abschnitt “Das Steuergerät mit
einem Computer verbinden”.

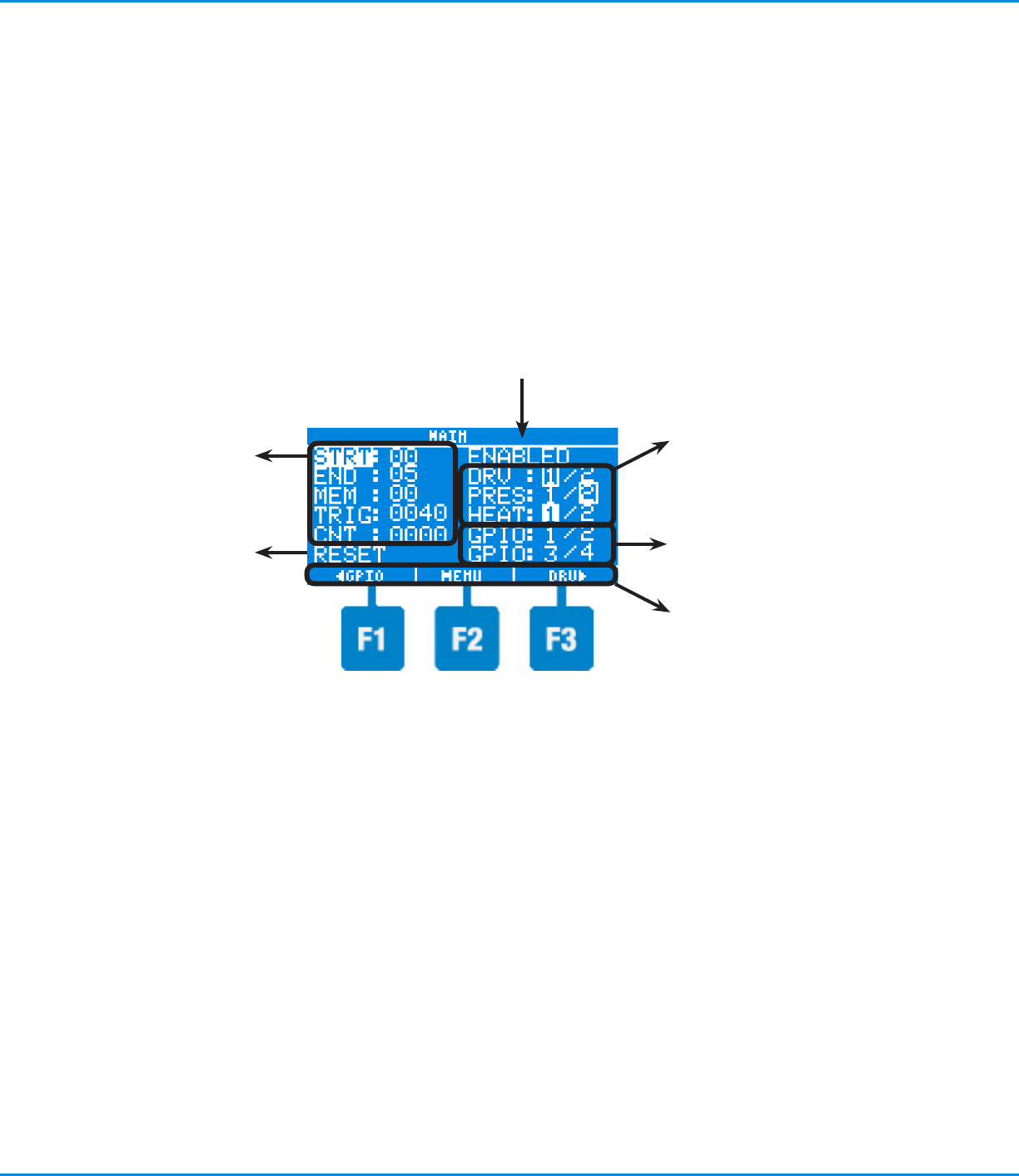

Über den MAIN (HAUPT)-Bildschirm
Wenn das Steuergerät eingeschaltet wird, wird nach dem Logo der HAUPT-Bildschirm angezeigt.
Status des Steuergeräts
(aktiviert oder deaktiviert)
Greift auf die DRIVERS (TREIBER)-,
PRESSURE (DRUCK)- und HEATERS
(HEIZUNG)-Bildschirme zu
• Ein blinkendes Quadrat weist darauf
hin, dass ein Kanal aktiviert ist.
• Ein nicht blinkendes Quadrat weist
darauf hin, dass ein Alarm für einen
Kanal besteht.
Auto-Increment-
Modus (siehe “Die
Funktionen des Auto-
Increment-Modus”)
Greift auf die GENERAL PURPOSE
IO (MEHRZWECK-Eingabe-/
Ausgabe)- Bildschirme zu
Auswahlmöglichkeiten, die durch
Drücken von F1, F2 oder F3
ausgewählt werden können
Stellt ZlG zurück
oder löscht
selbsthaltende Alarme
ValveMate 9000 Controller
27www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

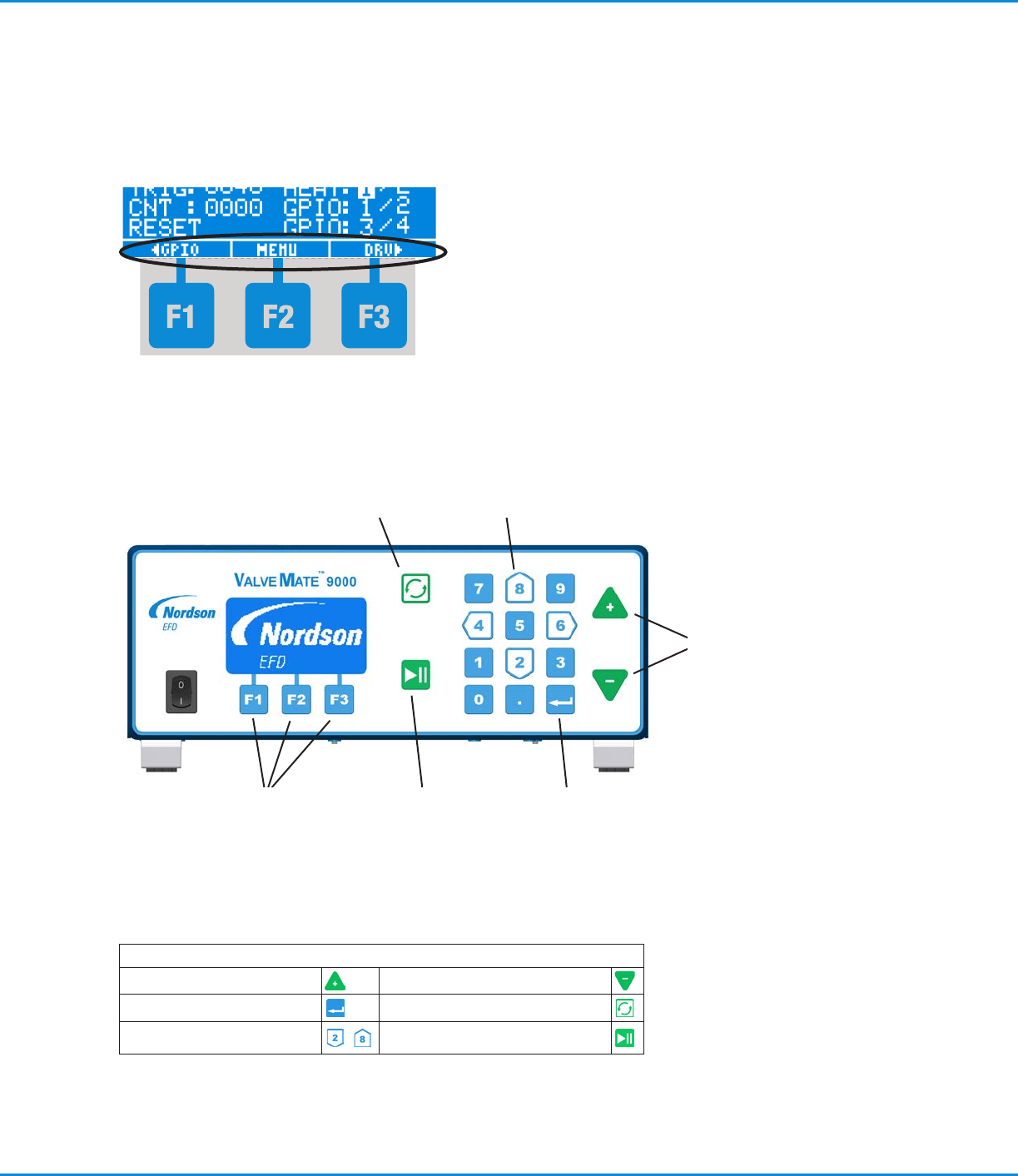

Die Tastenlegende für das VM9000 Steuergerät zeigt die in dieser Bedienungsanleitung für jede Taste verwendeten
Begriffe.
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
Durch die Steuergerätbildschirme navigieren
Verwenden Sie die F1-, F2- und F3-Tasten, um die Auswahlmöglichkeiten, die am unteren Rand des LC-Displays
angezeigt werden, auszuwählen.
Verwenden Sie die Tasten der Tastatur und die INCREASE (ERHÖHEN)- (+)/DECREASE (VERRINGERN)- (-)
Tasten, um durch die Menüelemente zu navigieren, Werte zu bearbeiten und die Auswahl zu bestätigen.
Einrichtung (Fortsetzung)
F1-, F2- und F3-
Funktionstasten
ENABLE/DISABLE
(AKTIVIEREN- /
DEAKTIVIEREN)-
Taste
Drücken Sie die ENTER
(EINGABE)-Taste, um ein
markiertes Element auszuwählen
oder zu aktivieren.
DISPENSE
(DOSIEREN)-Taste
Drücken Sie die ARROW
(PFEIL)- Tasten (2, 4, 6, 8),um die
Menüelemente durchzuschalten.
Drücken Sie die
INCREASE (ERHÖHEN)-
(+) oder DECREASE
(VERRINGERN)- (-)
Tasten, um ein markiertes
Element zu bearbeiten.
