Troubleshooting (Fortsetzung)
Problem Mögliche Ursache Korrekturmaßnahme
Kein Ausgang an
den End-Of-Cycle-
Stiften (EOC)
Stromstärke übersteigt
100 mA auf den (EOC-)
Stiften
Entfernen Sie alle Anschlüsse an den EOC-Stiften, schalten Sie das Steuergerät
aus und lassen Sie das Steuergerät 10 Minuten lang ausgeschaltet.
Inkorrekte
Systemverkabelung
Siehe das EOC-Schaltbild unter "I/O (EIN/AUS) - Anschlussschaltbilder".
Problem mit
Verkabelungsintegrität
Vergewissern Sie sich, dass die Verkabelung korrekt abisoliert ist, und die
Leiter mit der Kontaktschraubenklemmleiste in Kontakt stehen.
Kein Ausgang an
den Alarm-Out-
Stiften (AO)
Stromstärke übersteigt
100 mA auf den AO-
Stiften
Entfernen Sie alle Anschlüsse an den AO-Stiften, schalten Sie das Steuergerät
aus und lassen Sie das Steuergerät 10 Minuten lang ausgeschaltet.
Inkorrekte
Systemverkabelung
Siehe das AO-Schaltbild unter "I/O (EIN/AUS) - Anschlussschaltbilder".
Problem mit
Verkabelungsintegrität
Vergewissern Sie sich, dass die Verkabelung korrekt abisoliert ist, und die
Leiter mit der Kontaktschraubenklemmleiste in Kontakt stehen.
Computer
kann nicht per
RS-232C mit
dem Steuergerät
kommunizieren
Inkorrekte Einstellung der
Datenübertragungsrate
Ändern Sie die Datenübertragungsrateneinstellung für EINSTELLEN COM
PORT. Siehe “Die RS-232C-Datenübertragungsrate einstellen”. Die möglichen
Datenübertragungsraten sind 9600, 9200, 38400 und 115200.
Zusätzliche Daten:
Startbit: 1
Datenlänge: 8 Bit aSCII
Paritätsbit: Keine
Stoppbit: 1
Dosierventil wird
nicht aktiviert
Unzureichende EIN-Zeit Vergewissern Sie sich, dass die Einstellungen für die EIN-Zeit innerhalb des
Arbeitsbereichs des Ventils liegen.
Ventiltemperatur
kann nicht geregelt
werden
Heizgerätregler-
loop- Parameter nicht
eingestellt für Ventile, die
nicht von Nordson EFD
sind
Kontaktieren Sie Nordson EFD.
ValveMate 9000 Controller
60 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

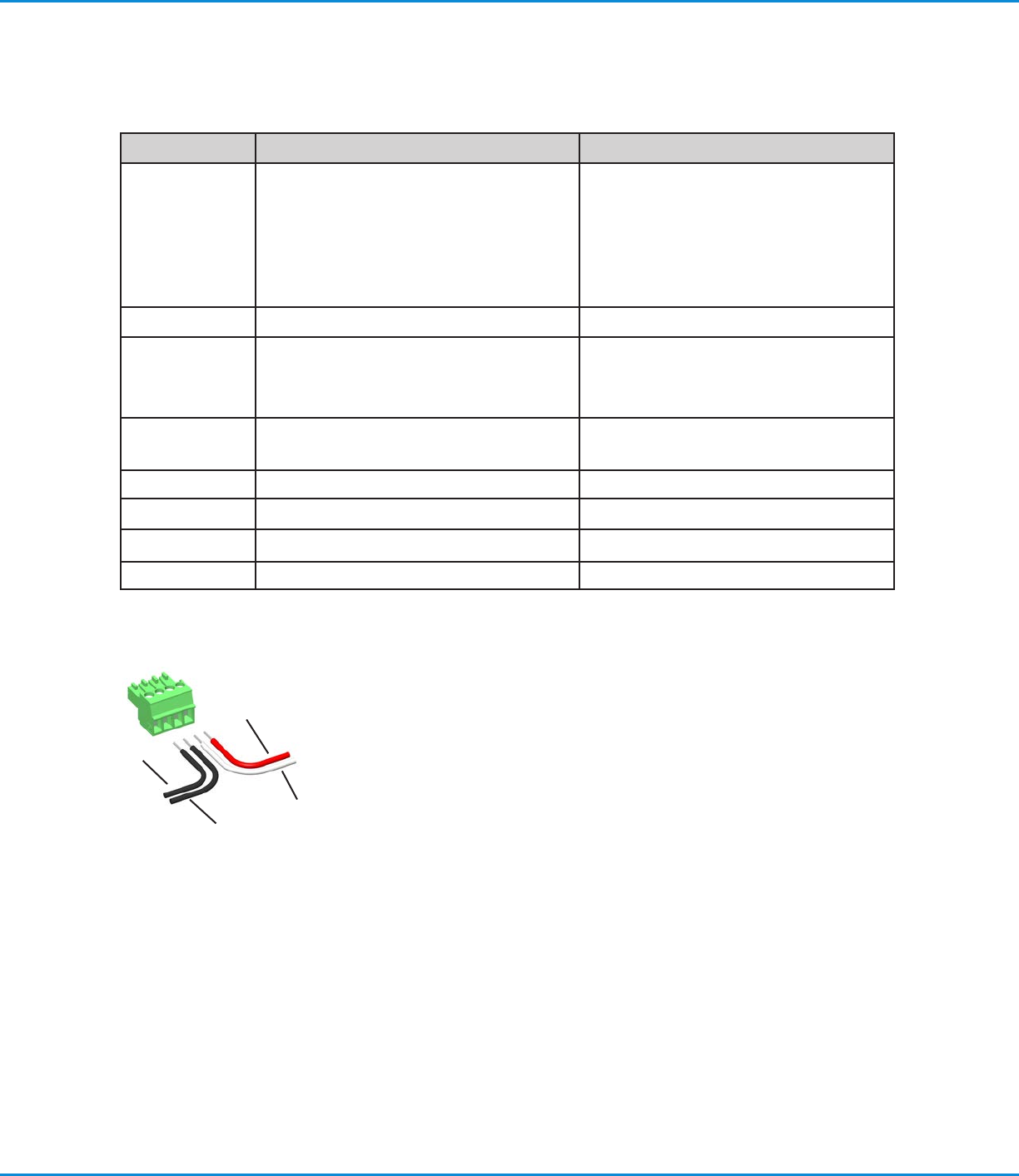

Anhang A, Steckerstift, technische Daten
Heizungsausgänge
Stiftbezeichnung Signalspezifikationen Beschreibung
HT1+
• 24 V Gleichstrom
• Maximal 25 W
• Rückstellbare Sicherung
• Überspannungs-/Sperrspannungsschutz
• Maximaler Sollwert von 100 °C (212 °F)
(einstellbar)
HT1-
• Rückleitung für Ausgang HT1+
TC1+
• Anschluss für Thermoelement Typ J
• Eisen (Fe)
Die Temperaturregelung der Heizgeräte
wird mittels des von den Thermoelementen
Typ J gegebenen Feedbacks erzielt. Die
Kabelfarbe ist weiß.
TC1-
• Anschluss für Thermoelement Typ J
Konstantan (Cu-Ni)
Die Kabelfarbe ist rot.
HT2+
• Gleich wie HT1+
HT2-
• Rückleitung für Ausgang HT2+
TC2+
• Gleich wie TC1+
TC2-
• Gleich wie TC1-
TC+
TC-
HT+
HT-
ValveMate 9000 Controller
61www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Treiberausgänge
Stiftbezeichnung Signalspezifikationen Beschreibung
Entlüftungsventil1+
(DRV OUT 1+)
• 24 W
• 5–24 VDC
• Rückstellbare Sicherung
• Verpolungs-, Überspannungs- und
Freilaufschutz
• <1ms Ein- und Ausschaltzeit
• 100 μs Zeitauflösung (einstellbar)
• Impuls- und Haltespannung (Spike-
and- Hold)
• Einstellbare Spike-Dauer von
20–250ms (einstellbar)
• Hold-Spannung von 5–24 V
(einstellbar)
Die Treiber-Ausgänge sind Hochgeschwindigkeits-/
Hochleistungs- Ausgänge, die bei Magnetventilen
bis zu 500Hz unterstützen.
Entlüftungsventil1-
(DRV OUT 1-)
• Rückleitung für Ausgang
Entlüftungsventil1+
Entlüftungsventil2+
(DRV OUT 2+)
• Gleich wie Entlüftungsventil1+
Entlüftungsventil2-
(DRV OUT 2-)
• Gleich wie Entlüftungsventil1-
Anhang A, Steckerstift, technische Daten
(Fortsetzung)
DRV
OUT 2-
DRV
OUT 1-
DRV
OUT 1+
DRV
OUT 2+
