Einen Thermoelementstöralarm (TC) löschen

Der TC-Störungsalarm ist ein nicht einstellbarer Alarm. Sein primärer Zweck ist es, den Bediener darauf aufmerksam

zu machen, dass das Steuergerät Feedback vom Thermoelement verloren hat, während ein Heizgerät aktiviert war.

Wenn ein TC-Störungsalarm auftritt, schaltet das Steuergerät sofort beide Heizgerät- Ausgänge ab, bis der Alarm

gelöscht wird.

Dieser Alarm tritt auf, wenn das Gerät aktiviert ist, ein Heizkanal EINGESCHALTET ist, und das Steuergerät keine

korrekte Thermoelementablesung von dem entsprechenden Heizkanal erkennt, der aktiv EINGESCHALTET ist.

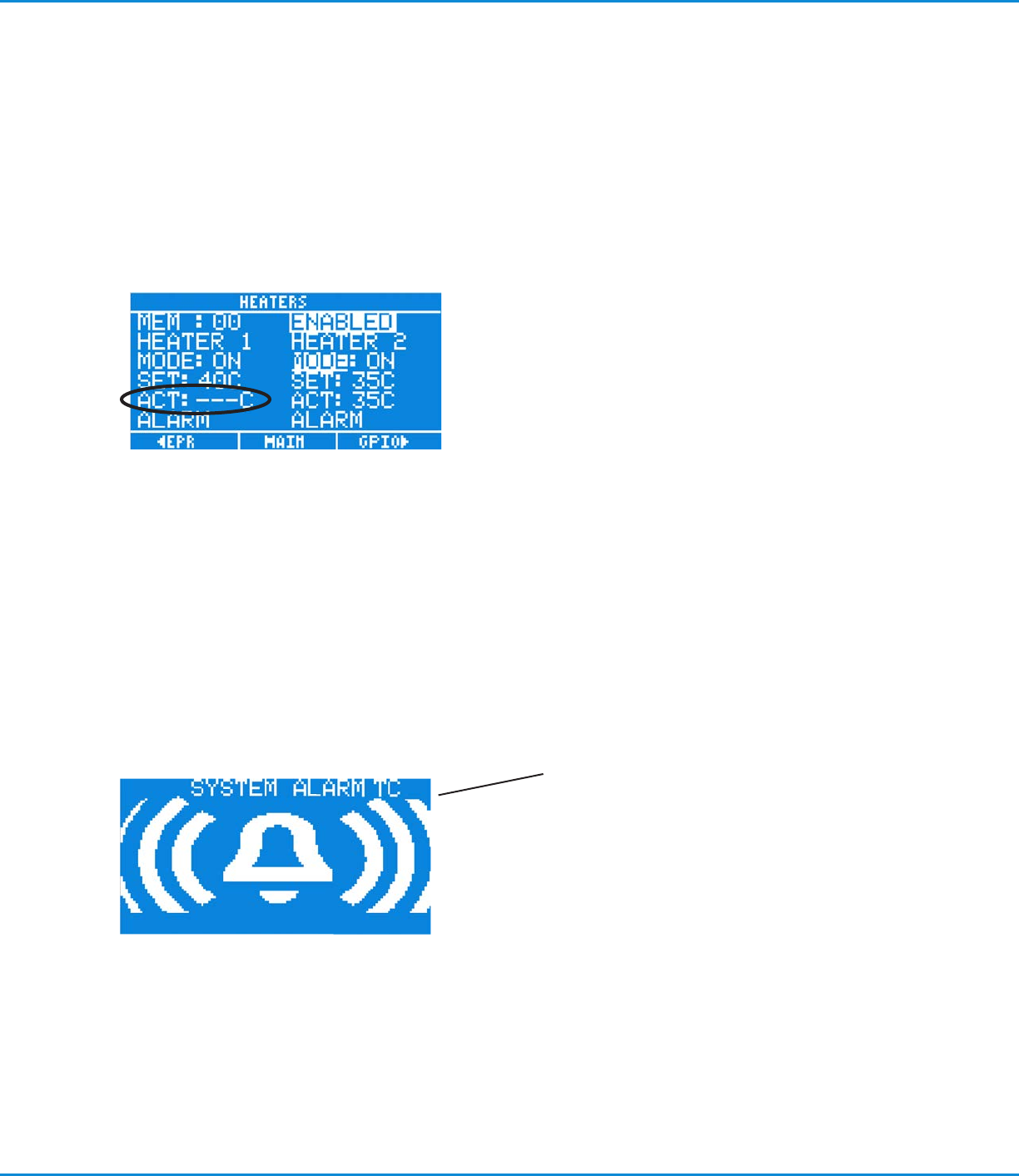

HINWEIS: Das AKT-Feld auf dem HEIZGERÄTE-Bildschirm zeigt “----” an, wenn das Steuergerät keine korrekte

Ablesung vom Thermoelement erkennt.

Die wahrscheinlichste Ursache für einen TC-Störungsalarm sind beschädigte Thermoelementkabel oder inkorrekte

TC-Verbindungen von HEIZUNG1 oder HEIZUNG 2.

Um einen TC-Störungsalarm zu löschen:

1. Überprüfen Sie die Integrität der Verkabelung zwischen dem Thermoelement und den Verbindungen von

HEIZGERÄT1 oder HEIZUNG 2 auf der Rückseite des Steuergeräts.

2. Vergewissern Sie sich, dass das AKT-Feld auf dem HEIZGERÄTE-Bildschirm nicht “----” anzeigt.

3. Wählen Sie auf dem HEIZGERÄTE-Bildschirm einen der beiden Alarme aus und drücken Sie ENTER (EINGABE)-

Taste, um den Alarm zu löschen.

HINWEIS: Sie können einen TC-Störungsalarm auch löschen, indem Sie die ENABLE/DISABLE (AKTIVIEREN-/

DEAKTIVIEREN)-Taste drücken, um das Steuergerät zu deaktivieren.

Blinkende TC-Störung

Systemalarm

Alarme löschen (Fortsetzung)

ValveMate 9000 Controller

55www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

Ersatzteile

Posten Artikel-Nr. Beschreibung

1 7029775 KIT, ELEKTRONISCHER REGLER, VM9000

2 7029773 KIT, HAUPTLEITERPLATTE, VM9000

3 7029777 KIT, NETZGERÄT, VM9000

4 7026518 KIT, ANSCHLUSSSTÜCK, 4 MM, SCHOTT (2)

5 7029776 KIT, ANSCHLUSSSTÜCK, 6 MM, SCHOTT (2)

6 7029772 KIT, STECKER, KLEMMLEISTE, VM9000 (5)

7 7026524 KIT, M4 X 20 MM, FINGERSCHRAUBENMONTAGE

8 7029774 KIT, ERSATZSICHERUNGEN, VM9000 (2) (FÜR DEN WECHSELSTROM-

STROMKABELSTECKER)

9 7029778 KIT, BLENDE UND OVERLAY, VM9000

10 7014547 KIT, STROMSCHALTER, ULTIMUS V

Artikelnr.

Artikel-Nr. Beschreibung

7028693 ValveMate 9000 Controller

ValveMate 9000 Controller

56 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

Fehlerbehebung

Problem Mögliche Ursache Korrekturmaßnahme

Kein Strom (leeres

Display

Durchgebrannte

Sicherung

Trennen Sie die Stromversorgung des Geräts und entfernen Sie die Sicherung

von der Rückseite des Geräts. Verwenden Sie ein Multimeter, um den

Widerstand der Sicherung zu prüfen. Wenn die Sicherung offen ist, verwenden

Sie die mitgelieferte Ersatzsicherung.

Fehlfunktion des LCD-

Backlights

Überprüfen Sie das LC-Display sorgfältig, während das Gerät eingesteckt und

eingeschaltet ist. Wenn Zeichen schwach sichtbar sind, ist das LCD-Backlight

nicht mehr funktionsfähig. Kontaktieren Sie Nordson EFD.

Stellen Sie den Display-Kontrast ein. Siehe "Den LCD-Kontrast einstellen".

Entlüftungsventil

OUT reagiert nicht

auf Einleitungs-

signal (Magnet-

ventil funktioniert

nicht)

Steuergerät deaktiviert Aktivieren Sie das Steuergerät, indem Sie die ENABLE/DISABLE (AKTIVIEREN-

/DEAKTIVIEREN)-Taste (

) drücken und 4 Sekunden lang gedrückt halten, bis

das Steuergerät aktiviert ist.

EIN oder AUS auf

TREIBER- Bildschirm auf

0,0000 (Sek.) eingestellt

Stellen Sie EIN oder AUS auf einen Wert ein, der nicht null ist. Siehe "Die

Treiber- Ausgänge einrichten".

Dosieranzahl (DCNT) auf

DRIVERS (TREIBER)-

Bildschirm ist auf 0000

eingestellt

Stellen Sie die Dosieranzahl (DCNT) auf einen Wert ein, der nicht null ist. Siehe

"Die Treiber-Ausgänge einrichten".

Pedal verwendet und

Signalentprellung

deaktiviert

Nutzen Sie den seriellen Befehl für Prellschutzbetrieb (dbnc), um den Fußpedal-

Prellschutz einzuschalten. Siehe Anhang B, "RS-232C-Anschluss, technische

Informationen".

Problem mit Einleitungs-

signalintegrität (Span-

nungsimpuls-Startsignal)

Stellen Sie sicher, dass das Signal, das im Spannungsimpuls-

Startsignalschaltkreis verwendet wird, ein reines, prellfreies Signal ist.

Inkorrekte VOLT-

Einstellung auf zweitem

TREIBER- Bildschirm

Stellen Sie VOLT auf einen dem verwendeten Wert entsprechenden Wert ein

(zum Beispiel 24V). Siehe "Die Treiber-Ausgänge einrichten".

Mehr als ein

Spannungsimpuls-

Startsignal vorhanden

Vergewissern Sie sich, dass zur selben Zeit entweder ein Pedal oder ein

Spannungsimpuls-Startsignal vorhanden ist. Wenn sich diese Signale

überlappen können sie das Einleitungssignal unterbrechen.

Stromstärke übersteigt

1100 mA auf dem

Entlüftungsventil AUS

(OUT) Stifte

Entfernen Sie alle Entlüftungsventilanschlüsse. OUT (AUS)-Stiften, schalten Sie

den Controller aus und lassen Sie den Controller 10 Minuten lang abkühlen.

Problem mit

Verkabelungsintegrität

Vergewissern Sie sich, dass die Verkabelung korrekt abisoliert ist, und die

Leiter mit der Kontaktschraubenklemmleiste in Kontakt stehen.

Spannungsimpuls-

Startsignal auf die

falschen Stifte angelegt

Überprüfen Sie, ob das Spannungsimpuls-Startsignal an die dem gewünschten

Entlüftungsventil entsprechenden Stiften angelegt ist. OUT-Ausgang. Siehe

"Die Treiber-Ausgänge einrichten".

Treibermodus auf erstem

TREIBER-Bildschirm auf

AUS gestellt

Stellen Sie den TREIBER-Modus auf EIN, PUlS, oder KONT. Siehe "Die Treiber-

Ausgänge einrichten".

Blinkender Systemalarm

Entfernen oder deaktivieren Sie den Systemalarm. Das Gerät startet keine

Einleitung, wenn ein Input-Alarm vorhanden ist. Siehe "Einen Alarm-Input oder

Alarm im Auto-Increment-Modus löschen".

Fortsetzung auf der nächsten Seite
