Speicherzelleneinstellungen eingeben
Es sind 100 individuelle Speicherzellen vorhanden, in denen verschiedene Einstellungskombinationen gespeichert
werden. Siehe Anhang D, “In Speicherzellen gespeicherte Einstellungen”, für eine Liste der gespeicherten
Einstellungen. Wenn der Auto-Increment-Modus aktiviert ist, verwendet das Steuergerät die Speicherzellen, um
seine Einstellungen im Lauf der Zeit oder mit dem Einleiten von Dosierzyklen automatisch anzupassen.
Über Speicherzellen
• Die aktive Speicherzellennummer (SPEICHER) (MEM) wird auf dem MAIN (HAUPT)-Bildschirm und auf jedem der
Funktionsblockbildschirme angezeigt (TREIBER (DRIVERS), DRUCK (PRESSURE), HEIZUNG (HEATERS) und
MEHRZWECK-Eingabe/Ausgabe (GENERAL PURPOSE I/O).
• Wenn Sie zu einer anderen Speicherzelle wechseln, zeigen alle Bildschirme die aktuellen Einstellungen, die in
dieser Zelle gespeichert sind.
• Alle Änderungen an der Auslöseeinstellung (TRIG Setting) oder an den Eistellungen jedes
Funktionsblockbildschirms ersetzt automatisch die aktuellen Einstellungen für die gezeigte Speicherzelle.
• Die Speicherzellen, zu denen das Steuergerät startet und stoppt, wenn Auto-Increment-Modus aktiv ist, werden
als STRT und END auf dem MAIN (HAUPT)-Bildschirm angezeigt.
Um Speicherzelleneinstellungen einzugeben oder zu ändern:
1. Überprüfen Sie, ob die MEM (SPEICHER)-Zellennummer angezeigt wird, für die Sie Einstellungen eingeben oder
ändern möchten. Eine Speicherzelle kann eine Zahl von 00–99 sein.
2. Geben Sie die gewünschten Einstellungen ein oder ändern Sie sie. Das Steuergerät speichert automatisch
die auf jedem der Funktionsblockbildschirme eingegebenen Einstellungen (TREIBER (DRIVERS), DRUCK
(PRESSURE), HEIZUNG (HEATERS und MEHRZWECK-Eingabe/Ausgabe (GENERAL PURPOSE I/O) zu dem
aktuell angezeigten MEM (SPEICHER)-Wert.
Um zu einer anderen Speicherzelle zu wechseln:
Verwenden Sie die ARROW (PFEIL)-Tasten, um SPEICHER (MEM) auf einem beliebigen Bildschirm zu markieren,
und drücken Sie dann ENTER (EINGABE)-Taste oder verwenden Sie die INCERASE (ERHÖHEN) (+)/DECREASE
(VERRINGERN (-) Tasten, um die SPEICHER (MEM)-Zellennummer zu ändern. Die Einstellungen für jeden der
Funktionsblockbildschirme werden mit den für den aktuell angezeigten Speicherzellenort gespeicherten Werten
geladen.

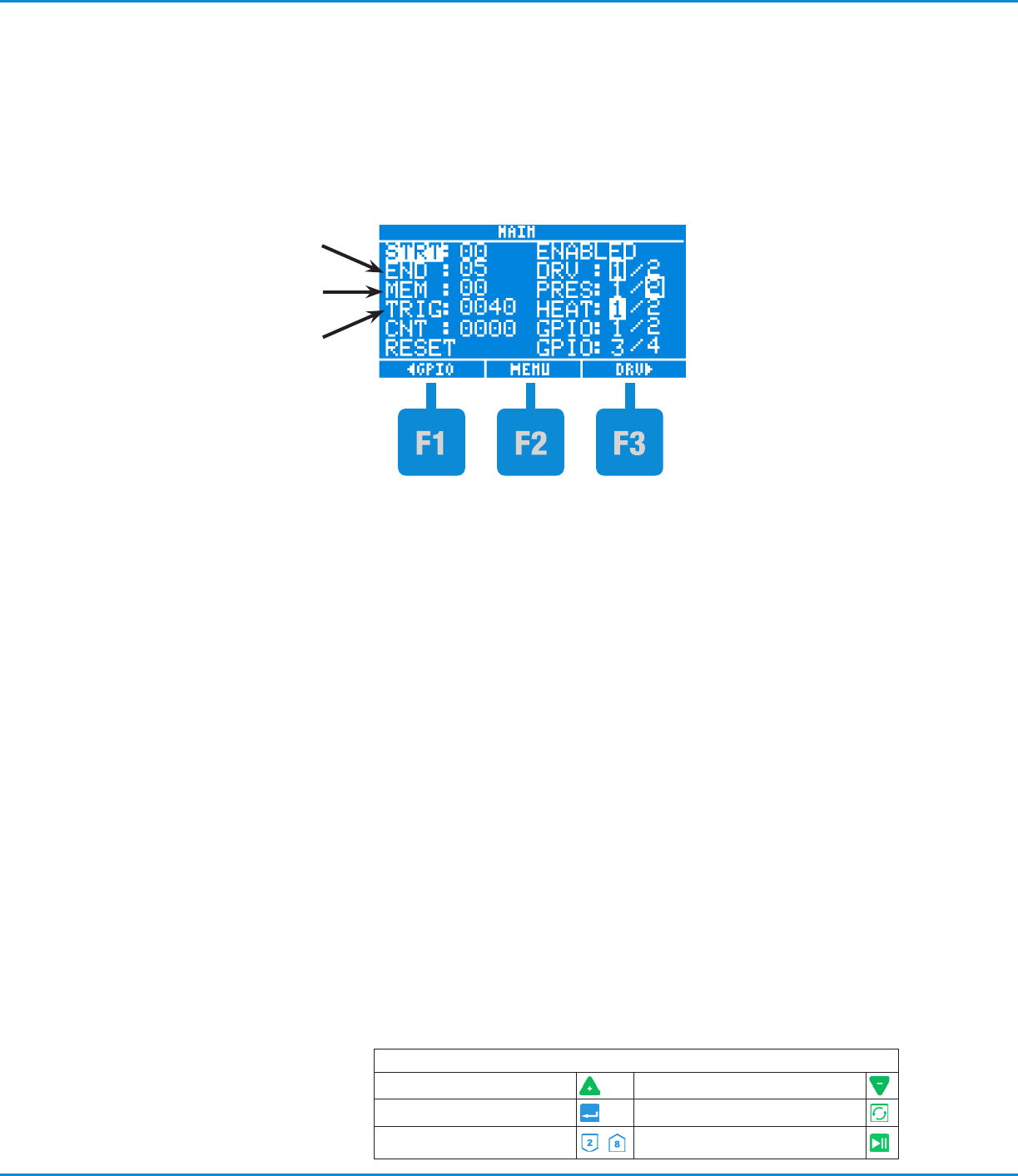

HAUPT-Bildschirm
Aktive Speicherzellennummer
Speicherzellennummern, zu
denen das Steuergerät startet
Speicherzellennummern, zu
denen das Steuergerät stoppt
Einrichtung (Fortsetzung)
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
ValveMate 9000 Controller
40 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Den Auto-Increment-Modus einrichten
Wenn sich das Gerät im Auto-Increment-Modus befindet, verwendet das Steuergerät die in den Speicherzellen
gespeicherten Daten, um seine Einstellungen im Lauf der Zeit oder mit dem Einleiten von Dosierzyklen automatisch
anzupassen, und gleicht so Veränderungen der Flüssigkeitsviskosität aus. Siehe “Speicherzelleneinstellungen
eingeben”, um Speicherzellen einzurichten.
HINWEIS: Für ein Beispiel über die Funktionsweise des Auto-Increment-Modus, siehe “Beispiel für den Auto-
Increment-Modus” auf der nachfolgenden Seite.

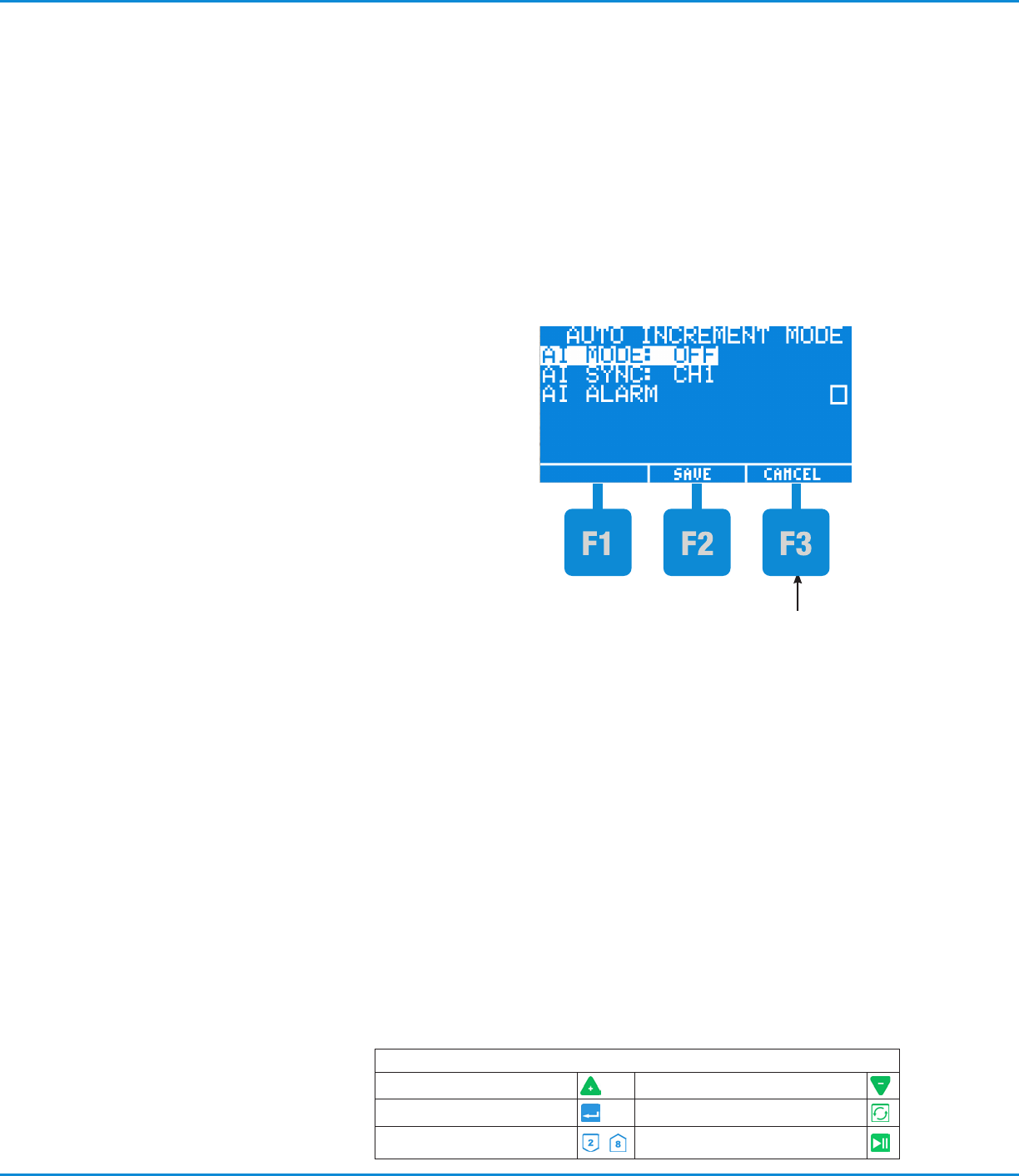

1. Drücken Sie F2 während der MAIN (HAUPT)-Bildschirm angezeigt wird.
2. Drücken Sie ENTER (EINGABE)-Taste und wählen Sie AUTO-INCREMENT-MODUS aus.
3. Drücken Sie ENTER (EINGABE)-Taste, bis der
gewünschte Auto-Increment-Modus ausgewählt ist.
Lesen Sie die “Parameter für die AUTOMATISCHE
SCHRITTWERTMODUS”-Tabelle für eine Erklärung
für jeden Parameter.
4. Drücken Sie die down ARROW (PFEIL nach unten)-
Taste, um AI SYNC zu markieren.
5. Drücken Sie ENTER (EINGABE)-Taste, bis der
gewünschte Kanal ausgewählt ist. Lesen Sie die
“Parameter für den AUTO-INCREMENT-MODUS”-Tabelle
für eine Erklärung für jeden Parameter.
6. Drücken Sie F2, um die Änderung zu speichern und zum
HAUPTMENÜ (MAIN MENU) zurückzukehren.
7. Drücken Sie erneut F2, um zum MAIN (HAUPT)-Bildschirm zurückzukehren.
Um die Änderungen zu
jeder Zeit zu verwerfen
und zum HAUPTMENÜ
(MAIN MENU)
zurückzukehren,
drücken Sie F3.
Einrichtung (Fortsetzung)
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
ValveMate 9000 Controller
41www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Beispiel für den Auto-Increment-Modus
Dieses Beispiel zeigt die Speicherzelleneinstellungen an, die eine gute Ausgangsbasis für das Dosieren von
Flüssigkeit wären, deren Viskosität sich im Lauf der Zeit ändert.
HINWEISE:
• Wenn Flüssigkeiten dosiert werden, deren Viskosität sich im Lauf der Zeit ändert, ist es allgemein besser, den AI-
MODUS auf ZEIT (TIME) und nicht auf ZÄHLEN (COUNT) zu stellen.
• Es ist eine bewährte Verfahrensweise, kleine Druckanpassungen vorzunehmen und ein wenig Einlaufzeit
zuzulassen, um konsistente Dosiermengen sicherzustellen.
Anfängliche Speicherzelleneinstellungen:
• Zelle 0 — Geben Sie Parameter ein, um die gewünschte Punktgröße zu erzielen. Zum Beispiel:
- DRIVER (TREIBER)-Bildschirm: Stellen Sie MODUS auf EIN.
- DRIVER (TREIBER)-Bildschirm: Stellen Sie die ON (EIN)- (Dosier)-Zeit auf 0,150 Sekunden ein. DRIVER
(TREIBER)-Bildschirm: Stellen Sie sie OFF (AUS)-Zeit auf 0,1000 Sekunden ein.
- DRIVER (TREIBER)-Bildschirm: Stellen Sie die Dosierabgabeanzahl (DCNT) auf1 ein (nur ein Dosierzyklus).
DRUCK-Bildschirm: Stellen Sie MODUS auf EIN.
- DRUCK-Bildschirm: Stellen Sie den Druck (EINSTELLEN) auf 20 psi ein.
- HAUPT-Bildschirm: Stellen Sie den Auslösewert (TRIG) auf 3600 Sekunden (1 Stunde) ein.
• Zelle1 — Erhöhen Sie den EINSTELLEN-Druck auf 23 psi und erhöhen Sie die EIN-Zeit auf 0,175 Sekunden.
Stellen Sie TRIG auf 2700 Sekunden (45 Minuten) ein.
• Zelle 2 — Erhöhen Sie den EINSTELLEN-Druck auf 27 psi und erhöhen Sie die EIN-Zeit auf 0,200 Sekunden.
Stellen Sie TRIG auf 1800 Sekunden (30 Minuten) ein.
Richten Sie den Auto-Increment-Modus wie folgt ein:
1. Stellen Sie den AI-MODUS auf ZEIT.
2. Stellen Sie bei Speicherzelle 0 Start (STRT) ein.
3. Stellen Sie bei Speicherzelle 2 Ende (END) ein.
Der Betrieb des Systems mit den obigen Einstellungen:
HINWEIS: Aktivieren Sie das Steuergerät, um die Einstellungen zu testen.
Nachdem die ersten 3600 Sekunden verstrichen sind (wenn ZlG 3600 beträgt), fährt das Steuergerät zu
Speicherzelle1 fort, in der sich PRES auf 23 psi erhöht und sich die EIN-Zeit auf 0,175 Sekunden erhöht.
Wenn ZlG 2700 erreicht, fährt das Steuergerät zu Speicherzelle 2 fort, in der sich PRES auf 27 psi erhöht und sich
die EIN-Zeit auf 0,200 Sekunden erhöht.
Wenn der AI ALARM DEAKTIVIERT ist, verwendet das Steuergerät weiterhin die in Speicherzelle 2 gespeicherten
Einstellungen, bis der Bediener auf dem HAUPT-Bildschirm RESET auswählt und zwei Mal die ENTER (EINGABE)-
Taste drückt.
Wenn der AI ALARM AKTIVIERT ist, blinkt der AI-System-Alarmbildschirm und das Steuergerät verhindert weitere
Einleitungszyklen, bis der Bediener auf dem HAUPT-Bildschirm RESET auswählt und zwei Mal die ENTER
(EINGABE)-Taste drückt. Nach dem Zurücksetzen kehrt das Steuergerät zur STRT- Speicherzelle zurück und ZlG
wird auf 0000 zurückgestellt.
Einrichtung (Fortsetzung)
Den Auto-Increment-Modus einrichten (Fortsetzung)
ValveMate 9000 Controller
