Druckalarmeinstellungen eingeben 1. Drücken Sie F2 während der HAUPT-Bildschirm angezeigt wird. 2. Verwenden Sie die ARROW (PFEIL)-Tasten, um DRUCKEINSTELLUNGEN zu markieren, und drücken Sie ENTER (EINGABE)-Taste. 3. Drü…
Die Alarmeinstellung des Auto-
Increment-Modus eingeben
1. Drücken Sie F2 während der MAIN (HAUPT)-
Bildschirm angezeigt wird.
2. Drücken Sie ENTER (EINGABE)-Taste und wählen Sie
den AUTO-INCREMENT-MODUS aus.
3. Um den Alarm für den Auto-Increment-Modus zu
aktivieren, verwenden Sie die Nach-Unten- ARROW
(PFEIL)-Taste, um AI ALARM zu markieren, und
drücken Sie dann ENTER (EINGABE)-Taste. In dem
Kästchen neben der Auswahl wird ein Häkchen
angezeigt, das angibt, dass die Option aktiviert ist.
• Wenn der AI-MODUS auf ZEIT oder COUNT
eingestellt ist und AI ALARM aktiviert ist, erstellt
das Steuergerät einen Alarm, wenn die aktuelle
Speicherzelle END ist und TRIG die erforderliche
Anzahl erreicht hat. Das Steuergerät ermöglicht
keine weiteren Einleitungen, bis Sie auf dem
HAUPT- Bildschirm zwei Mal RESET drücken. Siehe
“Den Auto- Increment-Modus einrichten”, um die
Funktionen des Auto- Increment-Modus zu nutzen.
• Wenn der AI-MODUS auf ZEIT oder COUNT
eingestellt ist und AI ALARM deaktiviert ist,
verwendet das Steuergerät weiterhin die Parameter
der END-Speicherzelle, bis Sie auf dem HAUPT-
Bildschirm zwei Mal RESET drücken.
4. Drücken Sie F2, um die Änderung zu speichern und
zum HAUPTMENÜ (MAIN MENU) zurückzukehren.
5. Drücken Sie erneut F2, um zum MAIN (HAUPT)-
Bildschirm zurückzukehren.
Auto-Increment-Modus Systemalarmbildschirm
Um die Änderungen zu
jeder Zeit zu verwerfen
und zum HAUPTMENÜ
(MAIN MENU)
zurückzukehren,
drücken Sie F3.
Einrichtung (Fortsetzung)
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
ValveMate 9000 Controller
44 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Druckalarmeinstellungen eingeben
1. Drücken Sie F2 während der HAUPT-Bildschirm
angezeigt wird.
2. Verwenden Sie die ARROW (PFEIL)-Tasten, um
DRUCKEINSTELLUNGEN zu markieren, und drücken
Sie ENTER (EINGABE)-Taste.
3. Drücken Sie die ARROW (PFEIL)-Tasten, um PRES
ALM RANGE oder PRES ALM DELAY zu markieren,
und drücken Sie dann ENTER (EINGABE)-Taste.
• Druckalarmbereich — wenn der tatsächliche Druck
unter dem durch diese Einstellung festgelegten
Bereich fällt oder diesen übersteigt, wird ein
Druckalarm erstellt.
• Druckalarmverzögerung — der Zeitraum, für den
der tatsächliche Druck unter den Druckalarmbereich
fallen oder diesen übersteigen darf, bevor ein
Druckalarm erstellt wird.
4. Verwenden Sie die ERHÖHEN- (+)/VERRINGERN- (-)
Tasten, um den Parameterwert zu ändern. Der Wert
muss innerhalb der nachstehenden Bereiche liegen.
• Druckalarmbereich: ±1–10 psi (±0,07–0,69 bar,
±7–69 kPa)
• Druckalarmverzögerung: 00–99 (Sek.)
5. Drücken Sie F2, um die Änderung zu speichern und
zum HAUPTMENÜ (MAIN MENU) zurückzukehren.
6. Drücken Sie erneut F2, um zum MAIN (HAUPT)-
Bildschirm zurückzukehren.
7. Siehe “Alarm-Ausgang-Optionen einstellen”, um
selbsthaltende Alarme zu aktivieren/deaktivieren.
Drucksystemalarmbildschirm
Um die Änderungen zu
jeder Zeit zu verwerfen
und zum HAUPTMENÜ
(MAIN MENU)
zurückzukehren,
drücken Sie F3.
Einrichtung (Fortsetzung)
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
ValveMate 9000 Controller
45www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

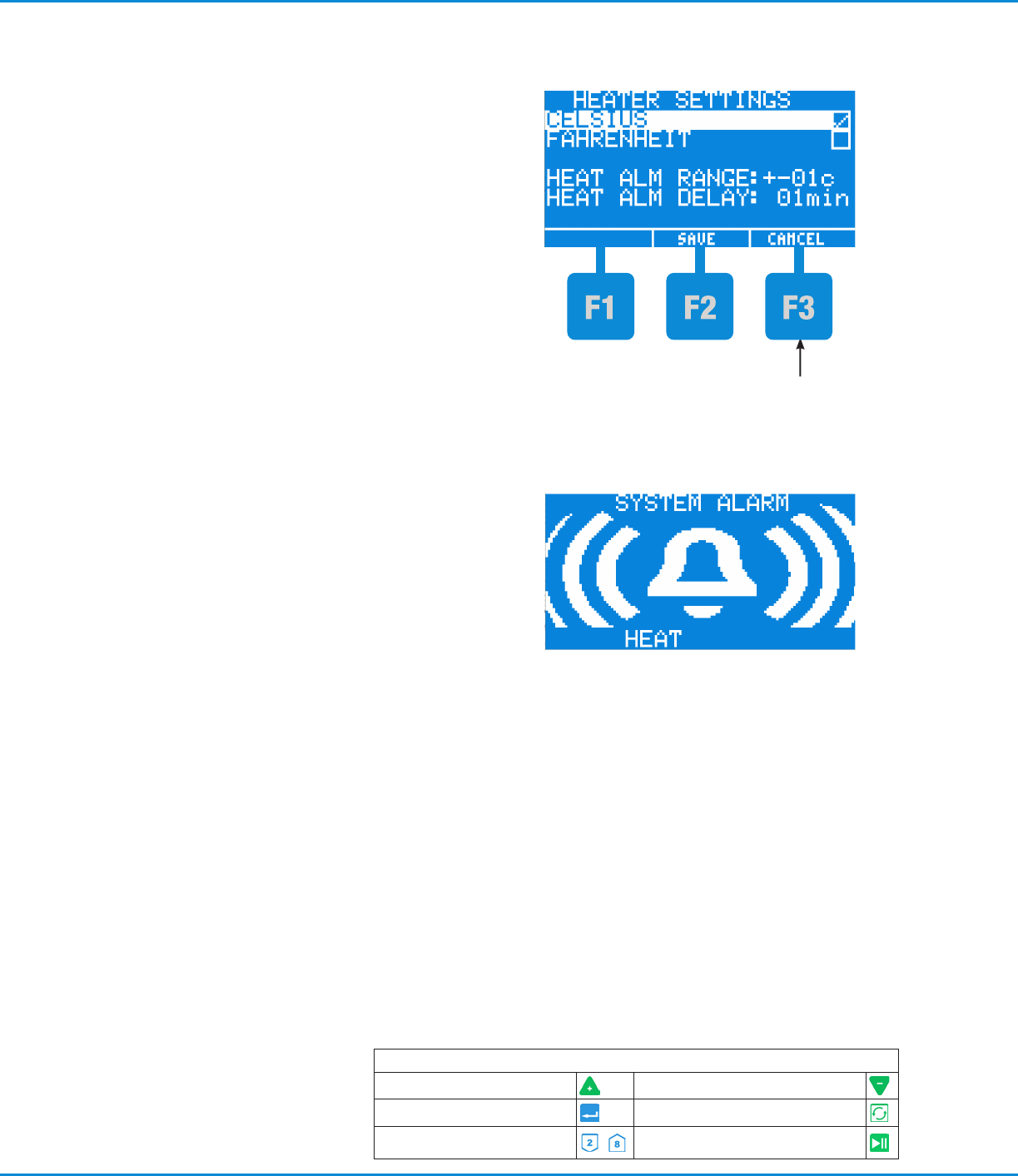

Heizgerätalarmeinstellungen
eingeben
1. Drücken Sie F2 während der MAIN (HAUPT)-
Bildschirm angezeigt wird.
2. Drücken Sie F3, um zum nächsten Bildschirm
fortzufahren.
3. Verwenden Sie die ARROW (PFEIL)-Tasten, um
HEIZUNGSEINSTELLUNGEN zu markieren, und
drücken Sie dann ENTER (EINGABE)-Taste.
4. Drücken Sie die ARROW (PFEIL)-Tasten, um HEAT
ALM RANGE oder HEAT ALM DELAY zu markieren,
und drücken Sie dann ENTER (EINGABE)-Taste.
• Heizgerätalarmbereich — wenn die tatsächliche
Dosierventiltemperatur unter dem durch diese
Einstellung festgelegten Bereich fällt oder diesen
übersteigt, wird ein Heizgerätalarm erstellt.
• Heizgerätalarmverzögerung — der Zeitraum, für
den die tatsächliche Dosierventiltemperatur unter
den Heizgerätalarmbereich fallen oder diesen
übersteigen darf, bevor ein Heizgerätalarm erstellt
wird.
5. Verwenden Sie die ERHÖHEN- (+)/VERRINGERN- (-)
Tasten, um den Parameterwert zu ändern. Der Wert
muss innerhalb der nachstehenden Bereiche liegen.
• Heizgerätalarmbereich: 1–10 ºC (1–10 ºF)
• Heizgerätalarmverzögerung: 00–99 (min)
6. Drücken Sie F2, um die Änderung zu speichern und
zum HAUPTMENÜ (MAIN MENU) zurückzukehren.
7. Siehe “Alarm-Ausgang-Optionen einstellen”, um
selbsthaltende Alarme zu aktivieren/deaktivieren.
Heizgerätsystemalarmbildschirm
Um die Änderungen zu
jeder Zeit zu verwerfen
und zum HAUPTMENÜ
(MAIN MENU)
zurückzukehren,
drücken Sie F3.
Einrichtung (Fortsetzung)
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
ValveMate 9000 Controller
