Installation Schlüsselkomponenten einer typischen Flüssigkeitsbehälterinstallation ValveMate 9000 Controller 5 Mikrometer Filter-Regler Luftan- schlussstück Anlagenluft 70 psi (4,8 bar) AIR IN (LUFTEINGANG) zum Steuerger…
Fußpedal-Anschlusssymbol
Dieses Symbol kennzeichnet den Anschluss für einen Schalter zur vorübergehenden Schließung
eines Kontakts zum Einleiten eines Dosierzyklus. Ein optionales Pedal ist verfügbar.
Gehäuse-Anschlusssymbol
Dieses Symbol kennzeichnet die Gehäuseanschlussklemme. Verwenden Sie diese
Anschlussklemme, um das Gehäuse zu erden und Leckstrom parallel zu schalten und/oder den
ESD-Schutz des Systems zu verbessern.

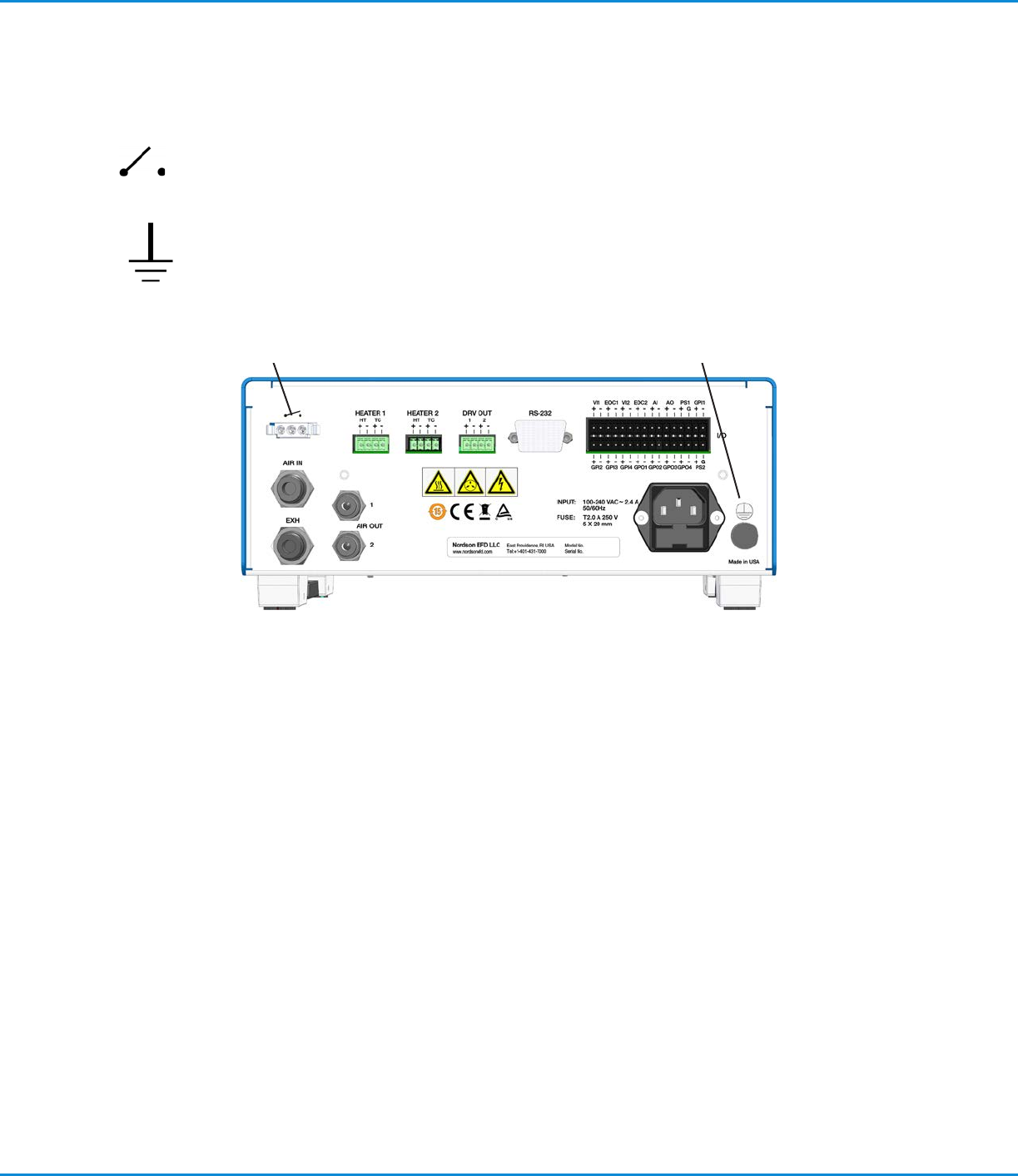

Rückwandmarkierungen
Betriebsfunktionen (Fortsetzung)
Fußpedalanschluss Erdungsklemme
ValveMate 9000 Controller
16 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Installation

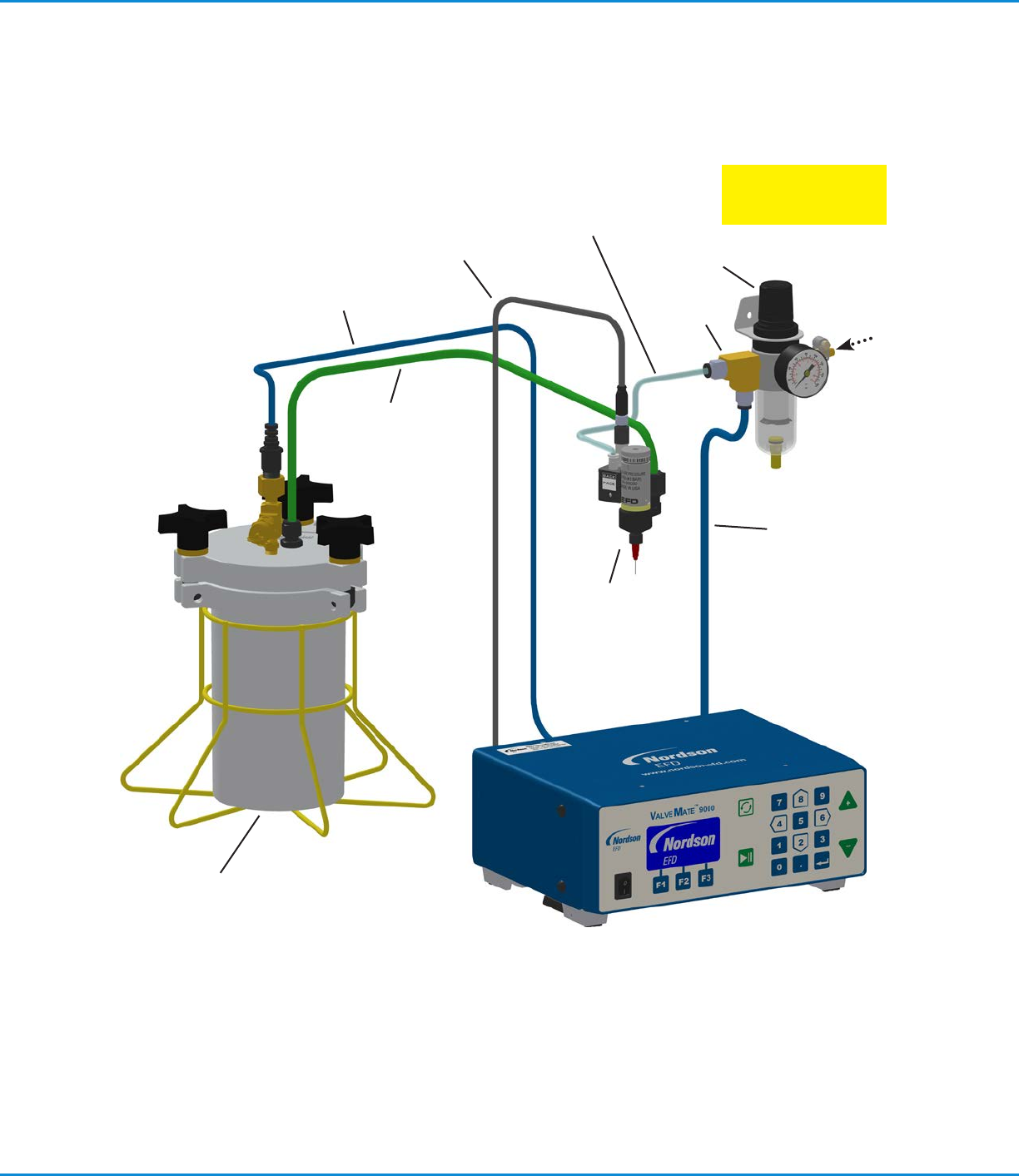

Schlüsselkomponenten einer typischen
Flüssigkeitsbehälterinstallation
ValveMate 9000
Controller
5 Mikrometer
Filter-Regler
Luftan-
schlussstück
Anlagenluft
70 psi
(4,8 bar)
AIR IN
(LUFTEINGANG)
zum Steuergerät
HINWEIS: Nur ölfreie,
saubere, trockene,
gefilterte Luft verwenden
Steuerluft zum
Magnetventil
EFD
Dosierventil
Flüssigkeitsbehälter
AIR OUT
(LUFTAUSGANG)
vom Steuergerät zum
Flüssigkeitsbehälter
Flüssigkeitszulieferung
an Dosierventil
Entlüftungsventil
OUT (AUS)-
Verkabelung an
Magnetventil
ValveMate 9000 Controller
17www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
1 Regler, Filter, Luft
2
Kabel, RS-232C, DB9-Anschlussbuchse, 2 m
3 Stromkabel, amerikanischer Stecker
4 Anschlussstück, 1/4 NPT x 6 mm AD
5 Schlauch, 6 mm AD, blaues Urethan
6 Innensechskantschlüssel, Innensechskant-Schraubendreher, 4 mm
7 Anschlussstecker, 4-polig, P 3,5 mm, Steckerbuchse
8 Anschlussstecker, 16-polig, P 3,5 mm, Steckerbuchse
(Nicht abgebildet)
Schnellstartanleitung

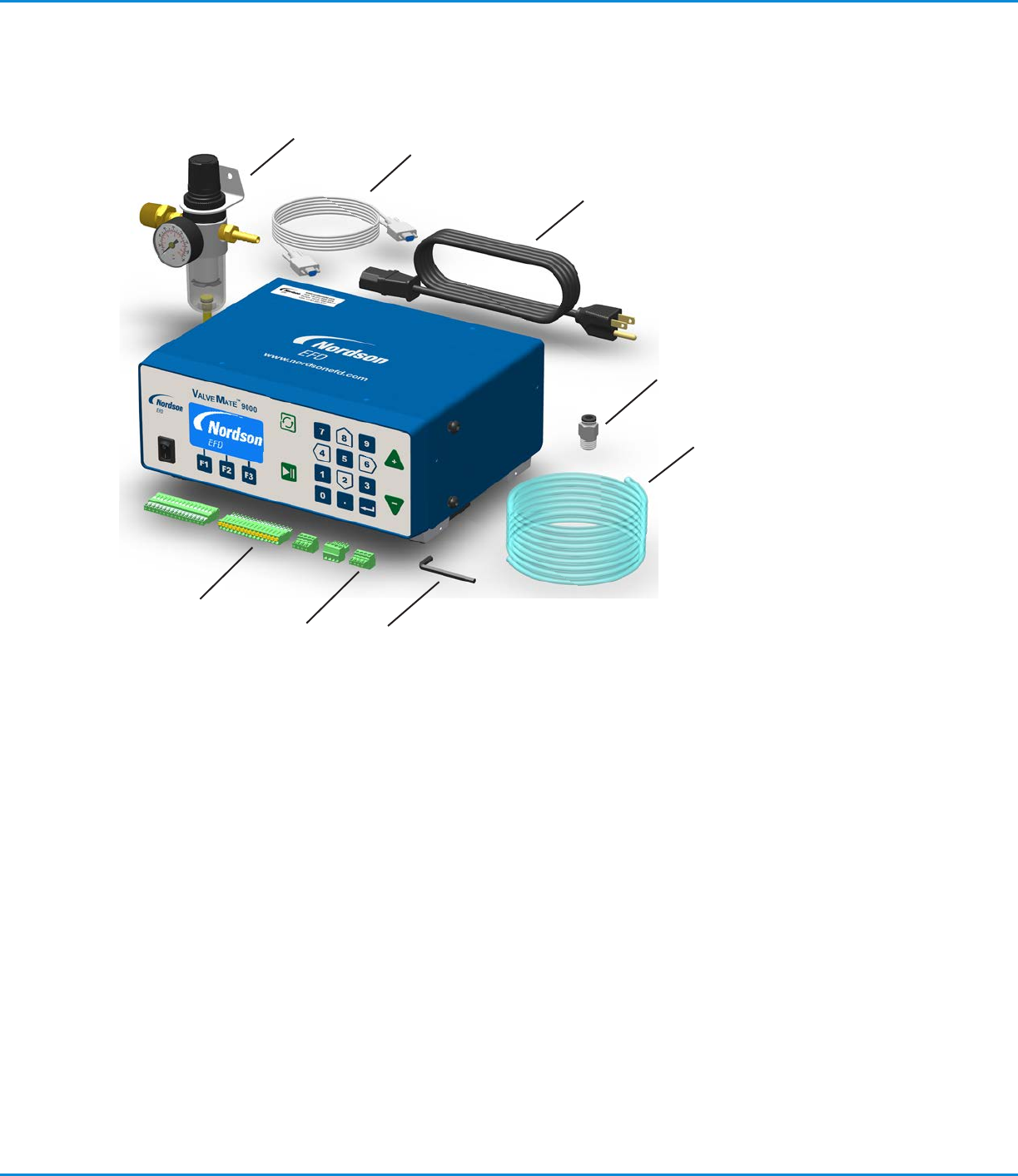

Die Steuergerätkomponenten entpacken
3
4
5
2
1
6
7
8
Installation (Fortsetzung)
ValveMate 9000 Controller
18 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
