Flussdiagramm der Steuergerätbildschirme Einrichtung (Fortsetzung) ValveMate 9000 Controller 29 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme st…
Die Tastenlegende für das VM9000 Steuergerät zeigt die in dieser Bedienungsanleitung für jede Taste verwendeten
Begriffe.
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
Durch die Steuergerätbildschirme navigieren
Verwenden Sie die F1-, F2- und F3-Tasten, um die Auswahlmöglichkeiten, die am unteren Rand des LC-Displays
angezeigt werden, auszuwählen.
Verwenden Sie die Tasten der Tastatur und die INCREASE (ERHÖHEN)- (+)/DECREASE (VERRINGERN)- (-)
Tasten, um durch die Menüelemente zu navigieren, Werte zu bearbeiten und die Auswahl zu bestätigen.
Einrichtung (Fortsetzung)
F1-, F2- und F3-
Funktionstasten
ENABLE/DISABLE
(AKTIVIEREN- /
DEAKTIVIEREN)-
Taste
Drücken Sie die ENTER
(EINGABE)-Taste, um ein
markiertes Element auszuwählen
oder zu aktivieren.
DISPENSE
(DOSIEREN)-Taste
Drücken Sie die ARROW
(PFEIL)- Tasten (2, 4, 6, 8),um die
Menüelemente durchzuschalten.
Drücken Sie die
INCREASE (ERHÖHEN)-
(+) oder DECREASE
(VERRINGERN)- (-)
Tasten, um ein markiertes
Element zu bearbeiten.
ValveMate 9000 Controller
28 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

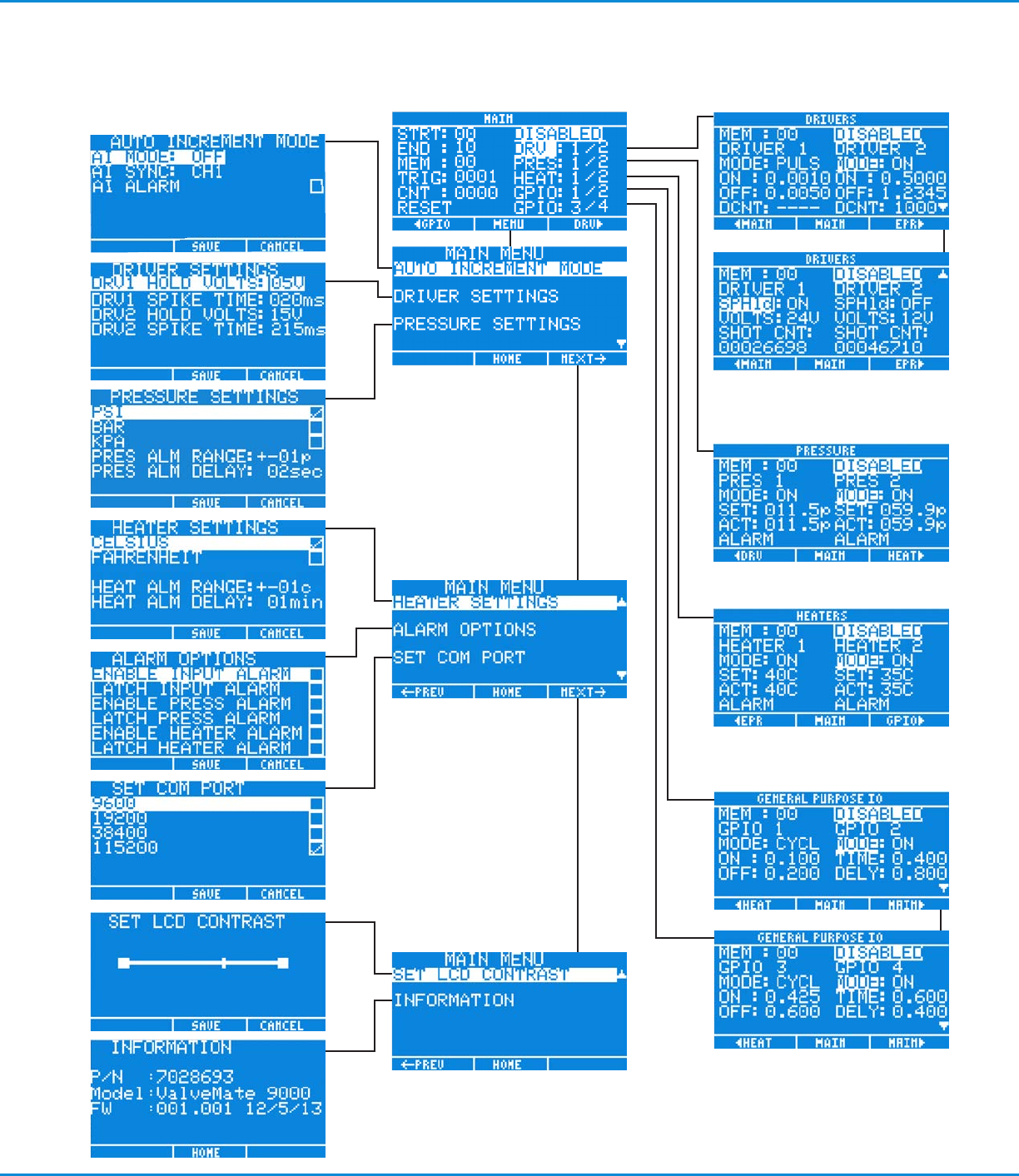

Flussdiagramm der Steuergerätbildschirme
Einrichtung (Fortsetzung)
ValveMate 9000 Controller
29www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

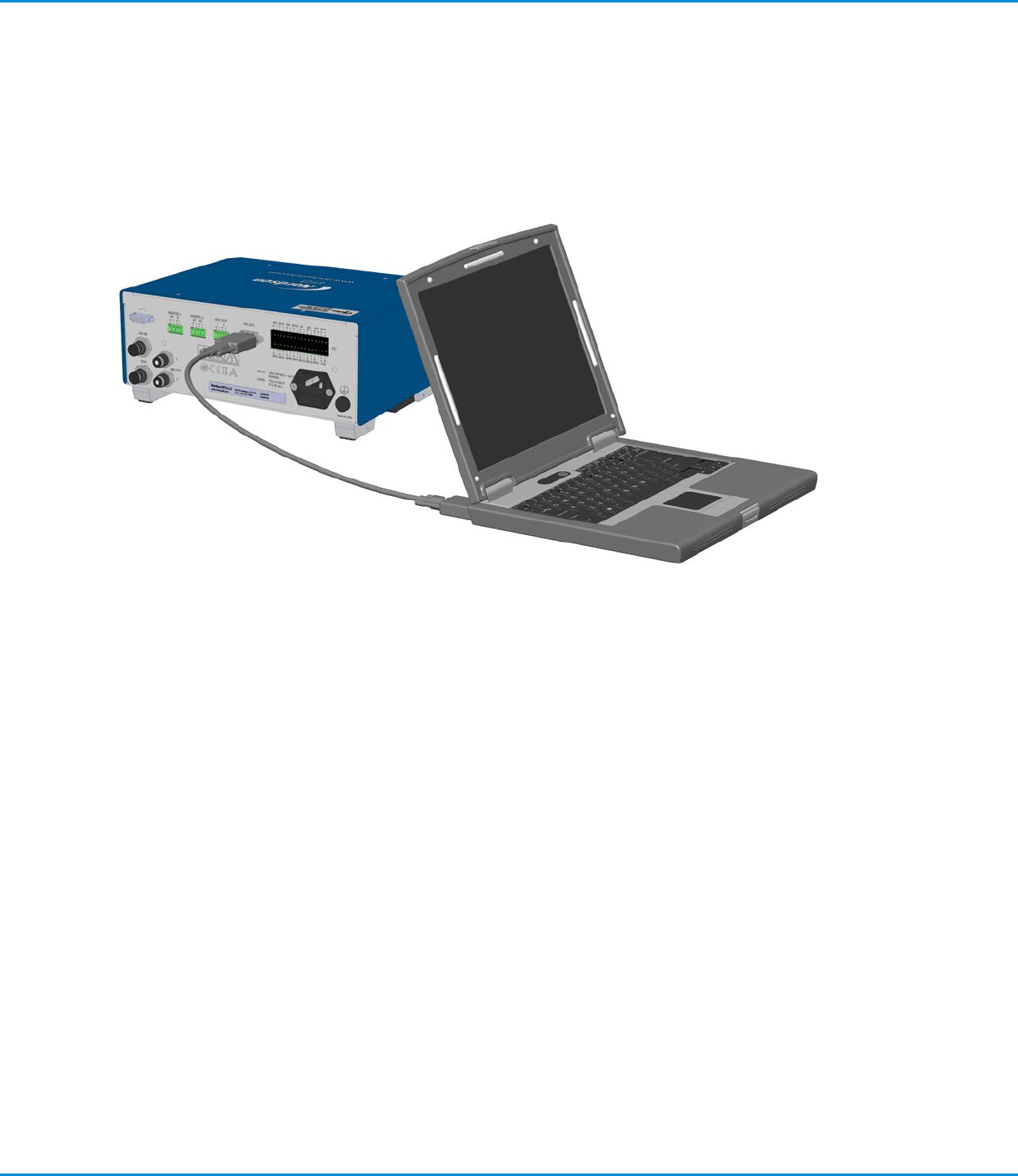

Das Steuergerät mit einem Computer verbinden
Verwenden Sie falls gewünscht das mitgelieferte RS-232C-Kabel, um das Steuergerät mit einem Laptop, PC oder
einer SPS zu verbinden. Siehe “Die RS-232C-Datenübertragungsrate einstellen”, um die Datenübertragungsrate zu
ändern. Anhang B, “RS-232C-Verbindungsprotokoll” ist (falls benötigt) für Ihre Referenzzwecke bereitgestellt.
