Die Treiber-Ausgänge einrichten
1. Drücken Sie die F1- oder F3-Tasten, bis der erste
DRIVER (TREIBER)-Bildschirm angezeigt wird.
Die DRIVER (TREIBER)-Bildschirme zeigen beide
Treiberkanäle nebeneinander an.
2. Verwenden Sie die ARROW (PFEIL)-Tasten, um die
zu bearbeitenden Parameter zu markieren. Um auf
den zweiten DRIVER (TREIBER)-Bildschirm zuzugreifen,
drücken Sie mehrmals die DOWN ARROW (PFEIL-
NACH-UNTEN)-Taste (2).
3. Verwenden Sie die nachstehenden Methoden, um einen
Parameter zu ändern:
• MODUS (MODE) und SPHld: Drücken Sie ENTER
(EINGABE)-Taste, um die Auswahl zu ändern.
• EIN (ON), AUS (OFF), DCNT (DOSIERANZAHL)
und VOLT.
• Drücken Sie die ENTER (EINGABE)-Taste,
um die Auswahl zu ändern indem Sie
einen Wert eingeben, oder drücken Sie die
INCREASE (ERHÖHEN)- (+) oder DECREASE
(VERRINGERN)- (-) Taste, um den Wert
einzustellen.
Lesen Sie die “Treiberausgangsparameter”-Tabelle
für eine Erklärung für jeden Parameter.

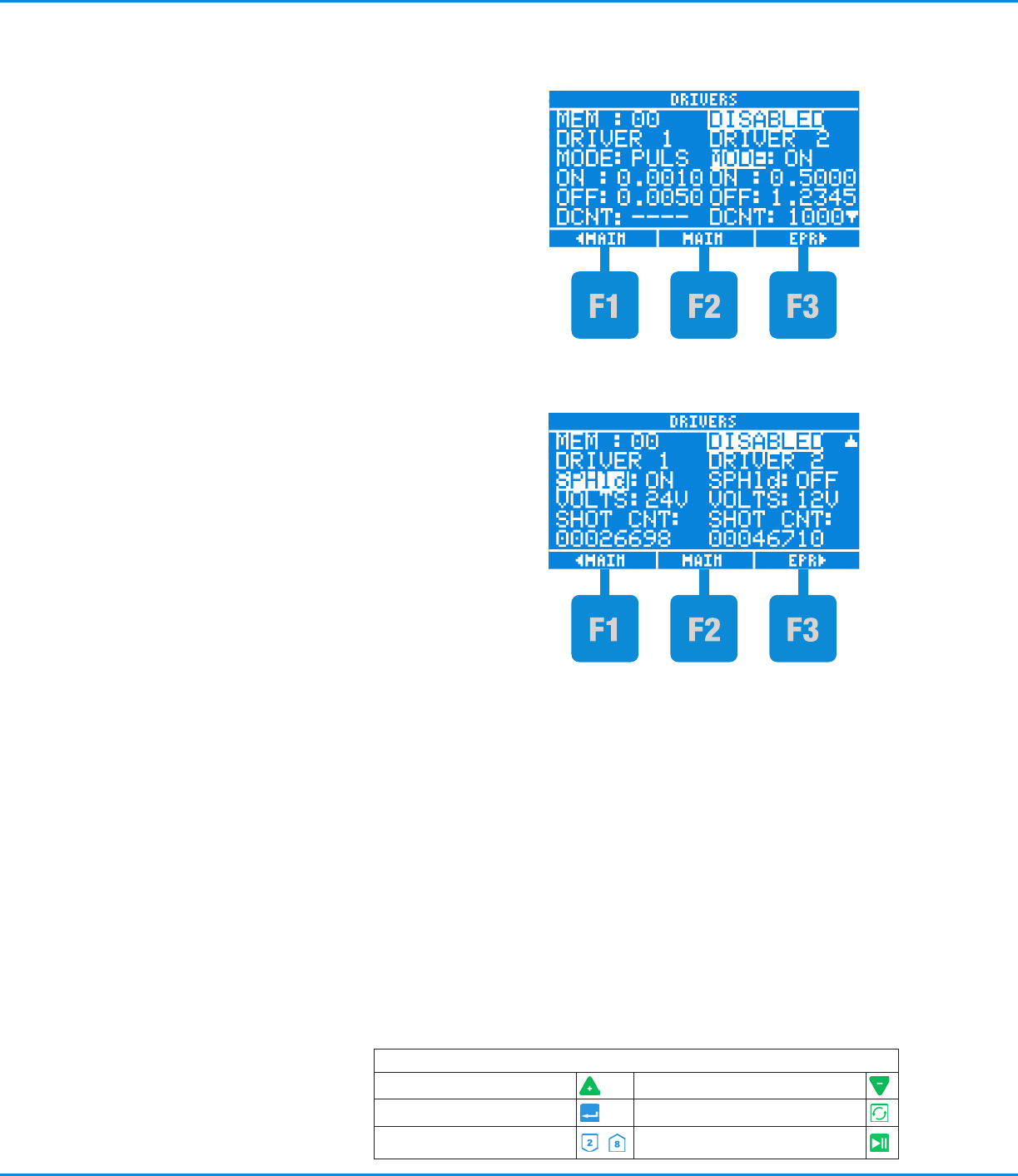

DRIVERS (TREIBER)-Bildschirm, Seite 1
DRIVERS (TREIBER)-Bildschirm, Seite 2
Einrichtung (Fortsetzung)
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
ValveMate 9000 Controller
34 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Parameter Wertebereich Beschreibung
SPEICHER (MEM) 00–99 Zeigt die aktuelle Speicherzellennummer an. Siehe "Speicher-
zelleneinstellungen" für Informationen über Speicherzellen.
MODUS AUS (OFF), EIN ON),
KONST (STDY), PULS
AUS: Der Treiberkanal ist ausgeschaltet und ignoriert das
Einleitungssignal.
EIN (ON): Der Treiberkanal schaltet sich für einen Zeitraum ein, der
den für EIN (ON) eingegebenen Sekunden entspricht, und schaltet
sich für einen Zeitraum aus der den für AUS (OFF) eingegebenen
Sekunden entspricht. Der Treiber wiederholt den Zyklus sofort für
die Anzahl der für DCNT (Dosieranzahl) eingegebenen Zyklen.
KONT (STDY): Der Treiber bleibt konstant eingeschaltet, bis das
Einleitungssignal deaktiviert wird. Die ON (EIN)-, AUS (OFF)-, und
DCNT (Dosieranzahl)-Parameteranzeige - - - -.
PULS: Der Treiber schaltet sich entsprechend der ON (EIN)- und
OFF (AUS)-Zeiteinstellungen fortlaufend ein und aus (Impuls), bis
das Einleitungssignal deaktiviert wird, zu welchem Zeitpunkt der
Treiberausgang ausschaltet, wenn EIN (ON) abgeschlossen ist.
DCNT (Dosieranzahl)-anzeigen - - - -.
EIN (ON) 0,0001–9,9999 [Sek.,
mit einer Auflösung von
100µs (0,0001)]
Die Anzahl von Sekunden, für die sich der Treiberausgang
einschaltet, wenn ein Einleitungssignal aktiviert wird.
AUS 0,0001–9,9999 [Sek.,
mit einer Auflösung von
100µs (0,0001)]
Die Anzahl von Sekunden, für die sich der Treiberausgang
ausschaltet, sobald die für EIN (ON) eingestellten Sekunden
verstrichen sind.
DCNT
(DOSIERANZAHL)
0001–9999 (Zyklen) Die Anzahl der Wiederholungen eines ON (EIN)- und OFF (AUS)-
Zyklus des Treiberkanals.
SPHLD AUS (OFF), EIN (ON) Wenn SPHld auf EIN (ON) geschaltet ist, führt der Treiberausgang
einen Spike-and-Hold-Betrieb über den Spike-Zeitraum
(20–250ms) durch, und wechselt dann auf die Haltespannung
(5–24V). Beachten Sie "Spike- und Hold-Einstellungen der Treiber
eingeben", um die Spike-Zeit und die Hold-Spannung einzugeben.
VOLT 5–24 (V, in Schritten zu
je1 V)
Die Ausgangsspannung, die das Steuergerät an die Treiber liefert.
Wenn SPHld auf AUS (OFF) geschaltet ist, ist diese Einstellung die
Ausgangsspannung. Wenn SPHld auf EIN (ON) geschaltet ist, ist
diese Einstellung die Impulsspannung. Beachten Sie "Spike- und
Hold-Einstellungen der Treiber eingeben", um die Spike-Zeit und
die Haltespannung einzugeben.
ABGABEANZAHL
(SHOT CNT)
00000000–99.999.999 Dieser Parameter zählt die Zyklenanzahl, für die der Treiberkanal
aktiviert ist. Der Parameter ABGABENZAHL (SHOT CNT) erhöht
sich für jeden Zyklus, für den der Treiber eingeschaltet ist, um eins,
nicht für jede Auflösung. Drücken Sie ENTER (EINGABE)-Taste, um
die ABGABENZAHL (SHOT CNT) auf 00000000 zurückzusetzen.
Die Treiber-Ausgänge einrichten (Fortsetzung)
Treiberausgangsparameter
Einrichtung (Fortsetzung)
ValveMate 9000 Controller
35www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Parameter Wertebereich Beschreibung
SPEICHER
(MEM)
00–99 Zeigt die aktuelle Speicherzellennummer an. Siehe "Speicher-
zelleneinstellungen" für Informationen über Speicherzellen.
MODUS AUS (OFF), EIN (ON) AUS: Stellt den Druckregler-Ausgang auf Null (0). EIN (ON): Aktiviert
den Druckregler-Ausgang. Der Druck wird entsprechend des für
EINSTELLEN (SET) eingegebenen Werts geregelt.
EINSTELLEN 0–100 (psi),
0–6,9 (bar), oder
0–690 (kPa) in Schritten
zu je 0,1 psi
Stellt den Druck für den ausgewählten Regler ein.
AKT — Zeigt den tatsächlichen Druck des Druckkanals an.
ALARM — Siehe "Alarme löschen".

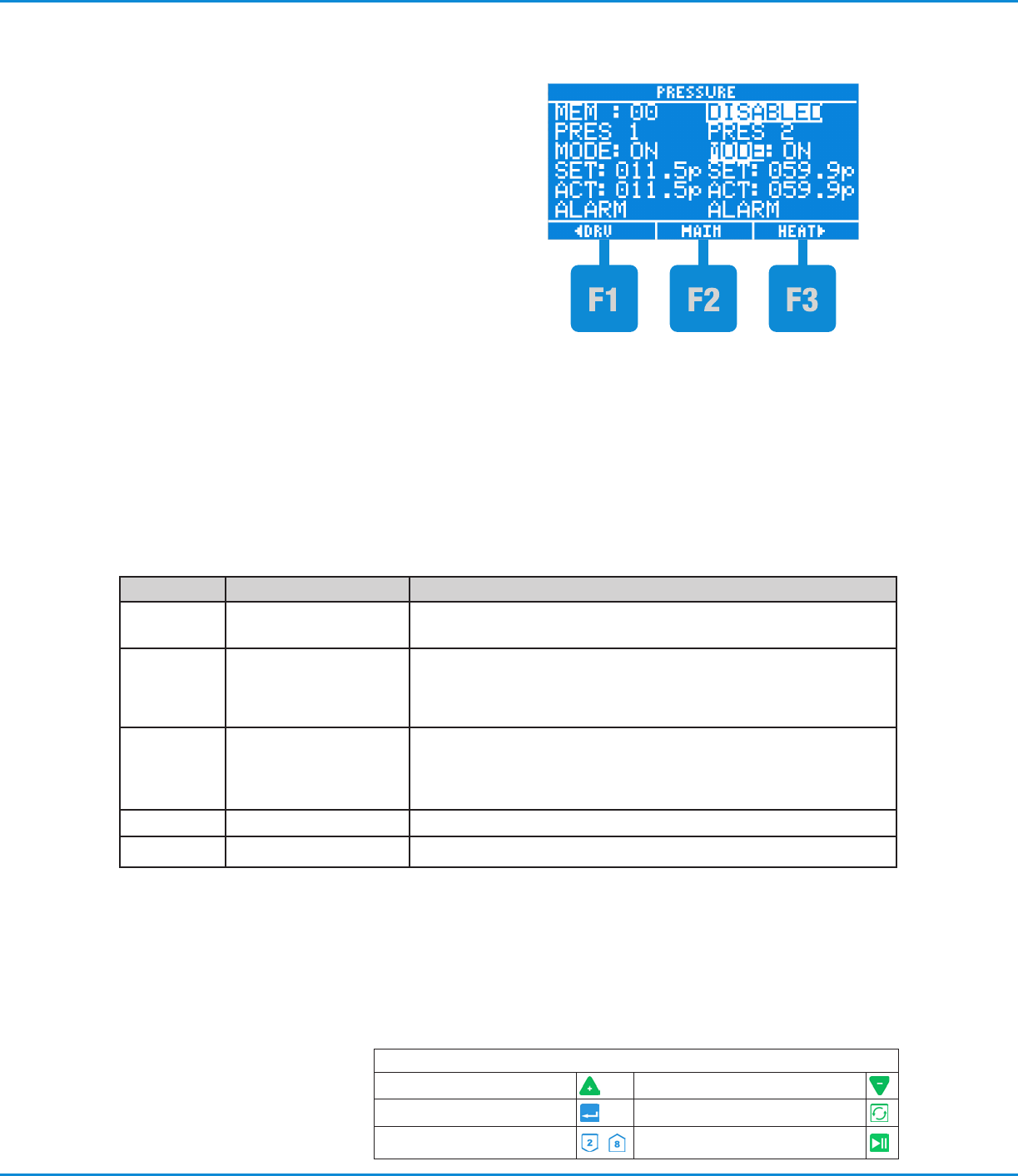

Die Druckregelung einrichten
1. Drücken Sie die F1- oder F3-Tasten auf dem
Hauptbildschirm, bis der PRESSURE (DRUCK)-
Bildschirm angezeigt wird. Der Bildschirm zeigt
beide Drucksteuerkanäle nebeneinander an.
2. Verwenden Sie die ARROW (PFEIL)-Tasten, um
die zu bearbeitenden Parameter zu markieren.
Verwenden Sie die nachstehenden Methoden, um einen
Parameter zu ändern:
• SPEICHER (MEM) und MODUS: Drücken Sie die
ENTER (EINGABE)-Taste (8 ), um die Auswahl zu
ändern.
• EINSTELLEN (SET): Drücken Sie die ENTER
(EINGABE)-Taste, um die Auswahl zu ändern indem Sie
einen Wert eingeben, oder drücken Sie die INCREASE
(ERHÖHEN)- (+) oder
• DECREASE (VERRINGERN)- (-) Taste, um den Wert
einzustellen.
Lesen Sie die “Drucksteuerparameter”-Tabelle für eine
Erklärung für jeden Parameter.
Drucksteuerparameter
Einrichtung (Fortsetzung)
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
