Die Alarmeinstellung des Auto- Incr ement-Modus eingeben 1. Drücken Sie F2 während der MAIN (HAUPT)- Bildschirm angezeigt wird. 2. Drücken Sie ENTER (EINGABE)-Taste und wählen Sie den AUTO-INCREMENT-MODUS aus. 3. Um den …

100%1 / 82

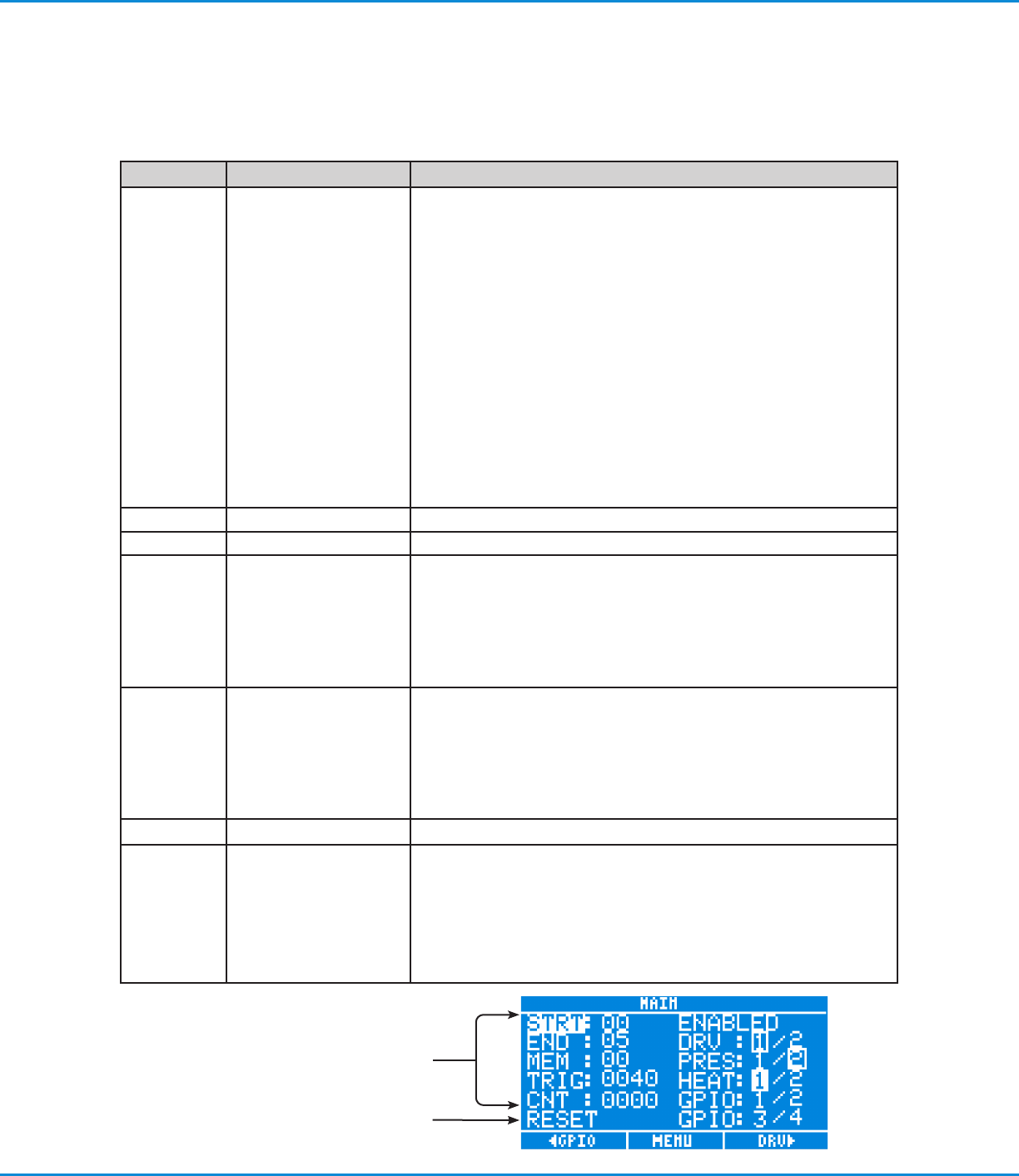

Parameter Wertebereich Beschreibung
AI MODUS AUS (OFF), ZEIT (TIME),
ANZAHL (COUNT), SEQ
AUS: Der Auto-Increment-Modus ist ausgeschaltet.
ZEIT: Das Steuergerät passt Einstellungen automatisch an, um
Veränderungen der Viskosität auszugleichen, indem es basierend auf
der Anzahl der verstrichenen Sekunden zur nächsten Speicherzelle
fortfährt.
ANZAHL (COUNT): Das Steuergerät passt Einstellungen automatisch
an, um Veränderungen der Viskosität auszugleichen, indem es
basierend auf der Anzahl von Dosierzyklen zur nächsten Speicherzelle
fortfährt.
SEQ (Auto-Sequenz): Ähnlich wie der COUNT (ANZAHL)-Modus,
mit der Ausnahme, dass die Speicherzellenadresse automatisch
zurückgestellt wird und von vorne startet, sobald das Ende erreicht ist.
HINWEIS: Wenn der Auto-Increment-Modus auf ZEIT (TIME), ANZAHL
(COUNT) oder SEQ eingestellt ist, sind die nachstehenden Parameter
auf dem MAIN (HAUPT)-Bildschirm aktiviert: STRT, END, AUSl (TRIG),
und ANZ (CNT).
STRT 00–99 Die Speicherzelle, mit welcher der Auto-Increment-Modus startet.
END 00–99 Die Speicherzelle, mit welcher der Auto-Increment-Modus stoppt.
AUSl (TRIG) 1–9999 Die Anzahl von Dosierzyklen oder die Zeit, die verstreichen muss,
bevor eine Speicherzelle zur nächsten Adresse fortfährt. Jede
Speicherzelle weist einen eigenen Auslösewert auf. Daher wird mit
dem Erhöhen der Speicherzellenadresse ein neuer Auslösewert für
diese Speicherzelle geladen. Alle am Auslösewert in einer bestimmten
Speicherzelle vorgenommenen Änderungen speichern den
Auslösewert automatisch für diese Speicherzelle.
ZlG (CNT) — Das Steuergerät verfügt über zwei Methoden, um den ZlG-Parameter
zu erhöhen. Wenn der AI-MODUS auf ZEIT eingestellt ist, erhöht sich
ZlG jede Sekunde um eins. Wenn der AI-MODUS auf COUNT oder
SEQ eingestellt ist, erhöht sich ZlG bei jedem Einleitungssignal in
dem ausgewählten Kanal um eins (siehe AI SYNC). Wenn ZlG dem für
TRIG eingegebenen Wert entspricht, schreitet die SPEICHER (MEM)-
Zellenadresse um eins voran und ZlG wird auf 0000 zurückgestellt.
RESET — Löscht Alarmeingabe (AI)-Alarm Siehe "Alarme löschen".
AI SYNC CH1, CH2 Wenn der AI-MODUS auf COUNT eingestellt ist, verwenden Sie AI
SYNC, um den Auto-Increment-Modus mit Kanal1 (CH1) oder Kanal2
(CH2) zu synchronisieren. Sync hat keine auswirkungen, wenn der AI-
MODUS auf ZEIT eingestellt ist.
Beispiel: Stellen Sie AI SYNC auf CH2 ein, wenn Sie den Auto-
Increment- Modus mit der Anzahl von Dosierabgaben von Treiber 2
anstelle von Treiber1 verbinden möchten.
Parameter für den Auto-Increment-Modus
Einrichtung (Fortsetzung)
Den Auto-Increment-Modus einrichten (Fortsetzung)
Funktionen des Auto-Increment- Modus
Verwenden, um ZlG zurückzusetzen oder um einen
AI-Alarm zu löschen
ValveMate 9000 Controller
43www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

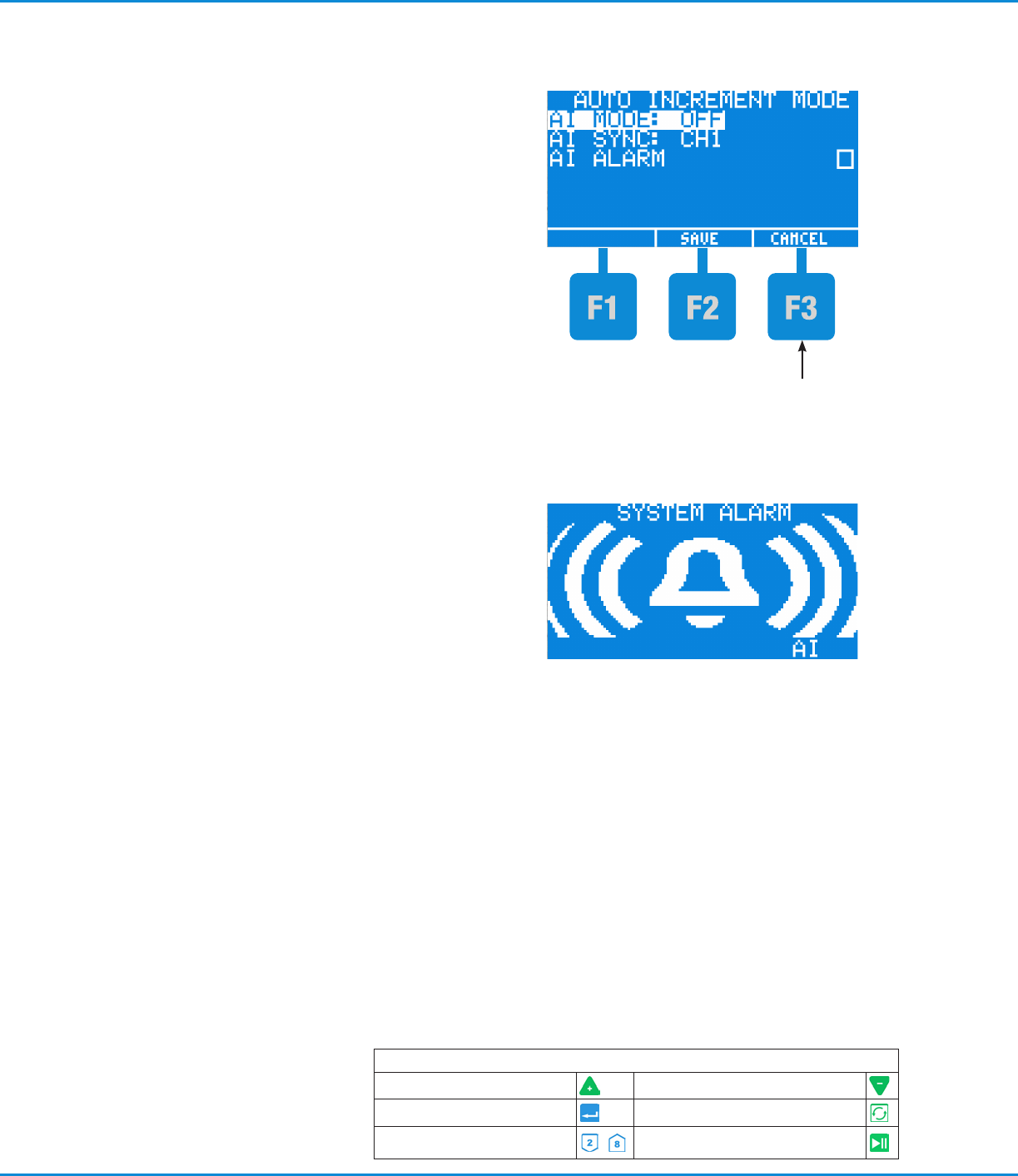

Die Alarmeinstellung des Auto-
Increment-Modus eingeben
1. Drücken Sie F2 während der MAIN (HAUPT)-
Bildschirm angezeigt wird.
2. Drücken Sie ENTER (EINGABE)-Taste und wählen Sie
den AUTO-INCREMENT-MODUS aus.
3. Um den Alarm für den Auto-Increment-Modus zu
aktivieren, verwenden Sie die Nach-Unten- ARROW
(PFEIL)-Taste, um AI ALARM zu markieren, und
drücken Sie dann ENTER (EINGABE)-Taste. In dem
Kästchen neben der Auswahl wird ein Häkchen
angezeigt, das angibt, dass die Option aktiviert ist.
• Wenn der AI-MODUS auf ZEIT oder COUNT
eingestellt ist und AI ALARM aktiviert ist, erstellt
das Steuergerät einen Alarm, wenn die aktuelle
Speicherzelle END ist und TRIG die erforderliche
Anzahl erreicht hat. Das Steuergerät ermöglicht
keine weiteren Einleitungen, bis Sie auf dem
HAUPT- Bildschirm zwei Mal RESET drücken. Siehe
“Den Auto- Increment-Modus einrichten”, um die
Funktionen des Auto- Increment-Modus zu nutzen.
• Wenn der AI-MODUS auf ZEIT oder COUNT
eingestellt ist und AI ALARM deaktiviert ist,
verwendet das Steuergerät weiterhin die Parameter
der END-Speicherzelle, bis Sie auf dem HAUPT-
Bildschirm zwei Mal RESET drücken.
4. Drücken Sie F2, um die Änderung zu speichern und
zum HAUPTMENÜ (MAIN MENU) zurückzukehren.
5. Drücken Sie erneut F2, um zum MAIN (HAUPT)-
Bildschirm zurückzukehren.
Auto-Increment-Modus Systemalarmbildschirm
Um die Änderungen zu
jeder Zeit zu verwerfen
und zum HAUPTMENÜ
(MAIN MENU)
zurückzukehren,
drücken Sie F3.
Einrichtung (Fortsetzung)
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
ValveMate 9000 Controller
44 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

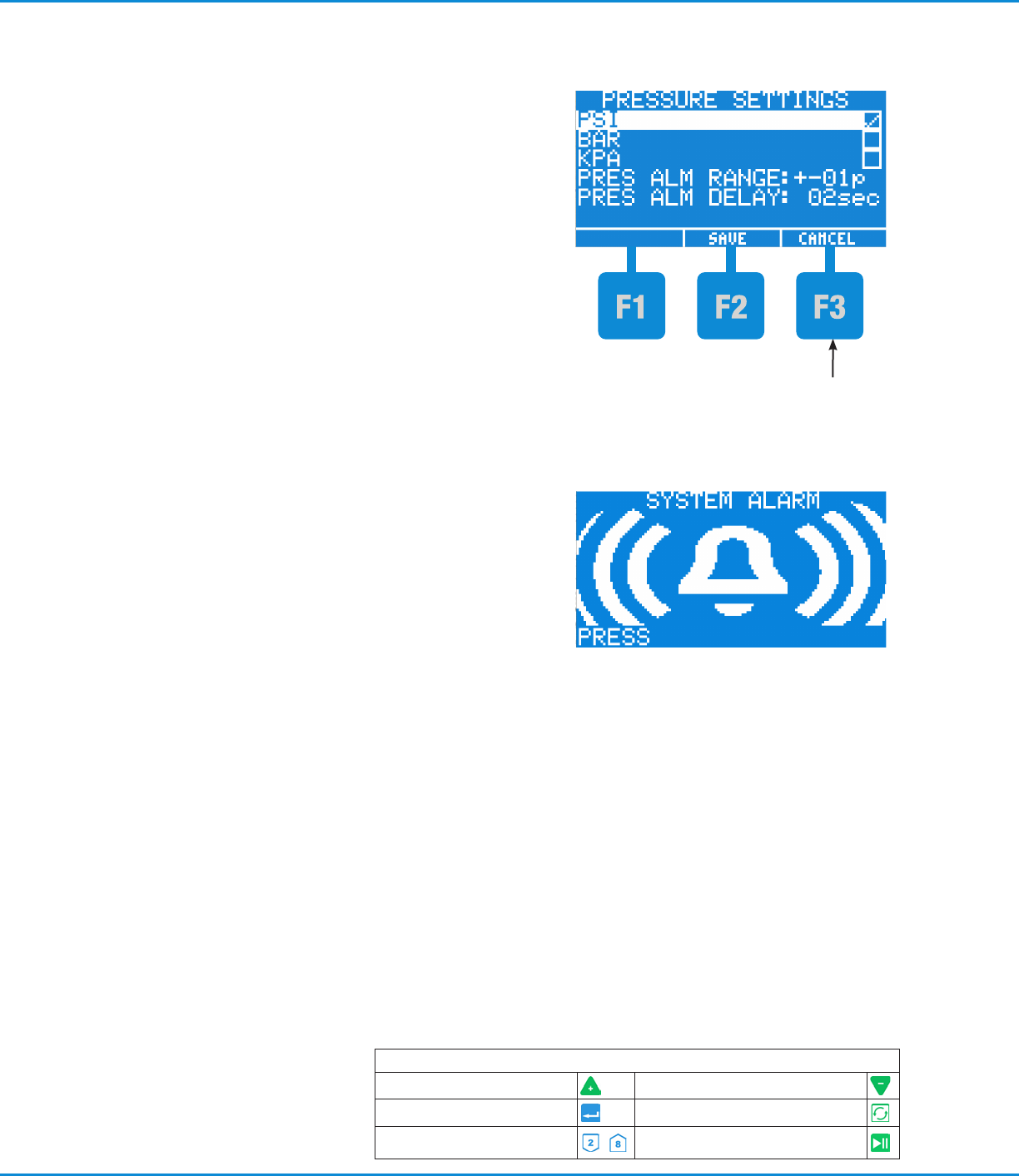

Druckalarmeinstellungen eingeben
1. Drücken Sie F2 während der HAUPT-Bildschirm
angezeigt wird.
2. Verwenden Sie die ARROW (PFEIL)-Tasten, um
DRUCKEINSTELLUNGEN zu markieren, und drücken
Sie ENTER (EINGABE)-Taste.
3. Drücken Sie die ARROW (PFEIL)-Tasten, um PRES
ALM RANGE oder PRES ALM DELAY zu markieren,
und drücken Sie dann ENTER (EINGABE)-Taste.
• Druckalarmbereich — wenn der tatsächliche Druck
unter dem durch diese Einstellung festgelegten
Bereich fällt oder diesen übersteigt, wird ein
Druckalarm erstellt.
• Druckalarmverzögerung — der Zeitraum, für den
der tatsächliche Druck unter den Druckalarmbereich
fallen oder diesen übersteigen darf, bevor ein
Druckalarm erstellt wird.
4. Verwenden Sie die ERHÖHEN- (+)/VERRINGERN- (-)
Tasten, um den Parameterwert zu ändern. Der Wert
muss innerhalb der nachstehenden Bereiche liegen.
• Druckalarmbereich: ±1–10 psi (±0,07–0,69 bar,
±7–69 kPa)
• Druckalarmverzögerung: 00–99 (Sek.)
5. Drücken Sie F2, um die Änderung zu speichern und
zum HAUPTMENÜ (MAIN MENU) zurückzukehren.
6. Drücken Sie erneut F2, um zum MAIN (HAUPT)-
Bildschirm zurückzukehren.
7. Siehe “Alarm-Ausgang-Optionen einstellen”, um
selbsthaltende Alarme zu aktivieren/deaktivieren.
Drucksystemalarmbildschirm
Um die Änderungen zu
jeder Zeit zu verwerfen
und zum HAUPTMENÜ
(MAIN MENU)
zurückzukehren,
drücken Sie F3.
Einrichtung (Fortsetzung)
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
ValveMate 9000 Controller
45www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
