Einen Thermoelementstöralarm (TC) löschen Der TC-Störungsalarm ist ein nicht einstellbarer Alarm. Sein primärer Zweck ist es, den Bediener darauf aufmerksam zu machen, dass das Steuergerät Feedback vom Thermoelement verl…
Einen Heizgerätstörungsalarm löschen
Der Heizgerätstörungsalarm ist ein nicht einstellbarer Alarm. Sein primärer Zweck ist es, einen sicheren Betrieb der
Heizgerät-Ausgang-Schaltungen zu ermöglichen. Wenn ein Heizgerätstörungsalarm auftritt, schaltet das Steuergerät
sofort beide Heizgerät-Ausgänge ab, bis der Alarm gelöscht wird.
Dieser Alarm kann unter den nachstehenden Umständen auftreten:
• Wenn ein Heizgerätkurzschluss oder eine Überspannung an einem der Heizgerät-Ausgänge vorliegt.
HINWEIS: Die maximal zulässigen Stromgrenzwerte für jedes Heizgerät sind 25 W.
• Wenn eine Trennung eines Thermoelements vorliegt. Das Steuergerät vergleicht über einen Zeitraum von einer
Minute die AKT-Temperaturablesung mit dem EINSTELLEN-Temperaturwert. Wenn innerhalb dieses Zeitraums
von einer Minute die AKT- und EINSTELLEN-Werte nicht innerhalb von 10 °C voneinander liegen, wird ein
Heizgerätstörungsalarm erstellt.
Um einen Heizgerätstörungsalarm zu löschen:
1. Wenn der Heizgerätstörungsalarm durch einen Kurzschluss oder eine Überspannung verursacht wurde,
identifizieren Sie die Ursache und korrigieren Sie das Problem, indem Sie den Kurzschluss oder die
Überspannung beseitigen.
2. Wenn der Heizgerätstörungsalarm durch eine Trennung eines Thermoelements verursacht wurde, überprüfen
Sie das System, um sicherzustellen, dass alle Heizgeräte und Thermoelemente thermisch verbunden sind.
Führen Sie zusätzlich eine Überprüfung der Verkabelung und der Hardware-Integrität durch.
3. Wenn der Umstand, der einen Heizgerätstörungsalarm verursacht hat, manuell beseitigt wird, wählen Sie
ALARM für den betroffenen Heizkanal aus (auf dem HEIZGERÄTE-Bildschirm), und drücken Sie ENTER
(EINGABE)-Taste, um den Alarm zu löschen.
HINWEISE:
• Wenn ein erhitztes Ventil mehr als 1 Minute benötigt, um eine Temperatur zu erreichen, die innerhalb von
10 °C seiner EINSTELLEN-Temperatur liegt, erhöhen Sie schrittweise die EINSTELLEN-Temperatur, damit
das Steuergerät ausreichend Zeit hat, um die gewünschte Temperatureinstellung zu erreichen. Bei normaler
Raumtemperatur. In einer Umgebung mit normaler Raumtemperatur benötigen Ventile von Nordson EFD selten
länger als 1 Minute, um eine Temperatur zu erreichen, die innerhalb von 10 °C der EINSTELLEN-Temperatur liegt.
• Die für ein erhitztes Ventil zulässige Zeit, eine Temperatur zu erreichen, die innerhalb von 10 °C der EINSTELLEN-
Temperatur liegt, kann extern eingestellt werden, indem der Befehl “EINSTELLEN HEIZUNG AUSFALLZEIT”
(htft) mittels einer RS-232C-Computerverbindung geändert wird. Siehe “Das Steuergerät mit einem Computer
verbinden” und Anhang B, “RS-232C-Anschluss, technische Informationen”.

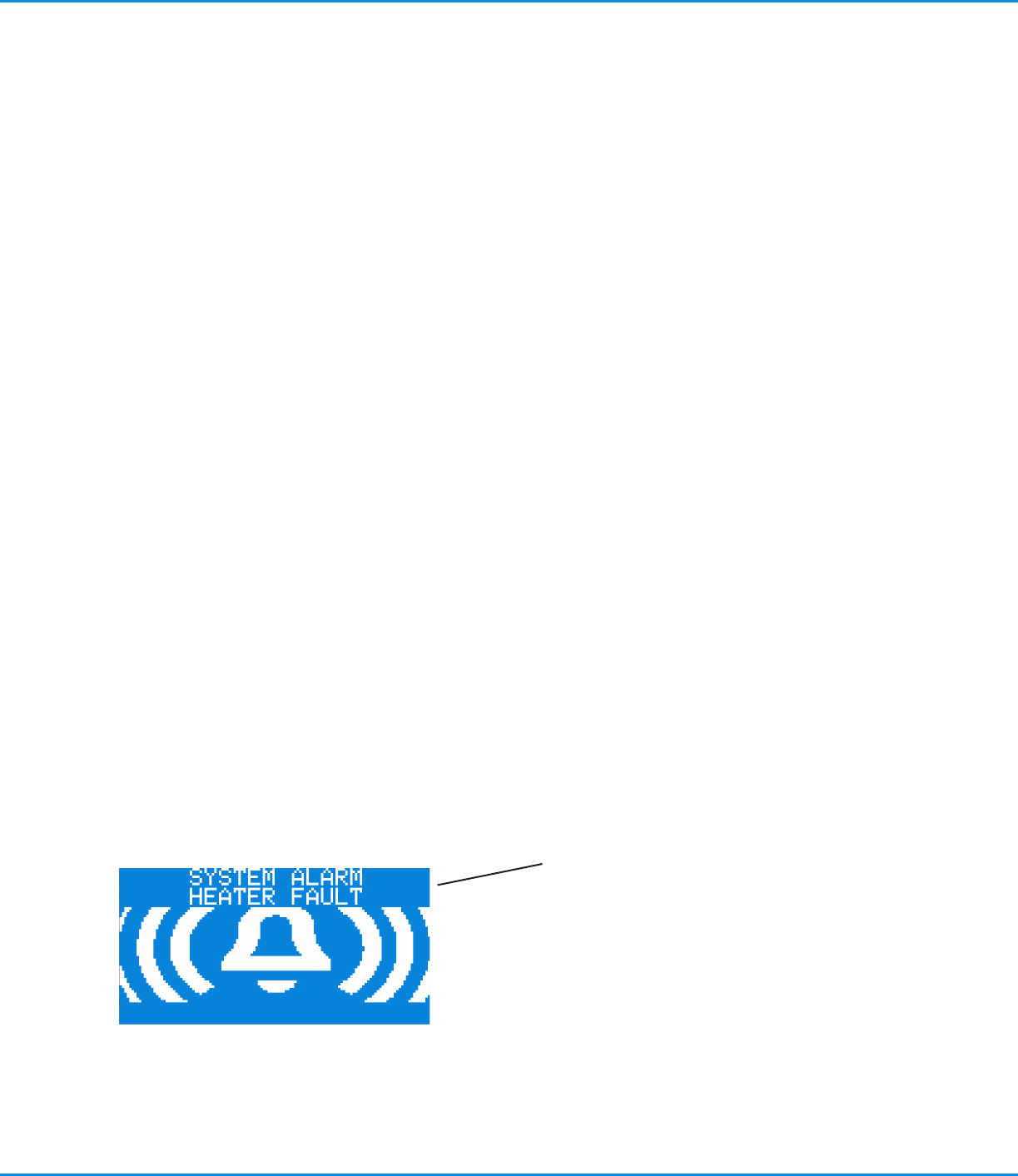

Blinkender
Heizgerätstörung-
Systemalarm
Alarme löschen (Fortsetzung)
ValveMate 9000 Controller
54 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Einen Thermoelementstöralarm (TC) löschen
Der TC-Störungsalarm ist ein nicht einstellbarer Alarm. Sein primärer Zweck ist es, den Bediener darauf aufmerksam
zu machen, dass das Steuergerät Feedback vom Thermoelement verloren hat, während ein Heizgerät aktiviert war.
Wenn ein TC-Störungsalarm auftritt, schaltet das Steuergerät sofort beide Heizgerät- Ausgänge ab, bis der Alarm
gelöscht wird.
Dieser Alarm tritt auf, wenn das Gerät aktiviert ist, ein Heizkanal EINGESCHALTET ist, und das Steuergerät keine
korrekte Thermoelementablesung von dem entsprechenden Heizkanal erkennt, der aktiv EINGESCHALTET ist.
HINWEIS: Das AKT-Feld auf dem HEIZGERÄTE-Bildschirm zeigt “----” an, wenn das Steuergerät keine korrekte
Ablesung vom Thermoelement erkennt.
Die wahrscheinlichste Ursache für einen TC-Störungsalarm sind beschädigte Thermoelementkabel oder inkorrekte
TC-Verbindungen von HEIZUNG1 oder HEIZUNG 2.
Um einen TC-Störungsalarm zu löschen:
1. Überprüfen Sie die Integrität der Verkabelung zwischen dem Thermoelement und den Verbindungen von
HEIZGERÄT1 oder HEIZUNG 2 auf der Rückseite des Steuergeräts.
2. Vergewissern Sie sich, dass das AKT-Feld auf dem HEIZGERÄTE-Bildschirm nicht “----” anzeigt.
3. Wählen Sie auf dem HEIZGERÄTE-Bildschirm einen der beiden Alarme aus und drücken Sie ENTER (EINGABE)-
Taste, um den Alarm zu löschen.
HINWEIS: Sie können einen TC-Störungsalarm auch löschen, indem Sie die ENABLE/DISABLE (AKTIVIEREN-/
DEAKTIVIEREN)-Taste drücken, um das Steuergerät zu deaktivieren.
Blinkende TC-Störung
Systemalarm
Alarme löschen (Fortsetzung)
ValveMate 9000 Controller
55www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Ersatzteile
Posten Artikel-Nr. Beschreibung
1 7029775 KIT, ELEKTRONISCHER REGLER, VM9000
2 7029773 KIT, HAUPTLEITERPLATTE, VM9000
3 7029777 KIT, NETZGERÄT, VM9000
4 7026518 KIT, ANSCHLUSSSTÜCK, 4 MM, SCHOTT (2)
5 7029776 KIT, ANSCHLUSSSTÜCK, 6 MM, SCHOTT (2)
6 7029772 KIT, STECKER, KLEMMLEISTE, VM9000 (5)
7 7026524 KIT, M4 X 20 MM, FINGERSCHRAUBENMONTAGE
8 7029774 KIT, ERSATZSICHERUNGEN, VM9000 (2) (FÜR DEN WECHSELSTROM-
STROMKABELSTECKER)
9 7029778 KIT, BLENDE UND OVERLAY, VM9000
10 7014547 KIT, STROMSCHALTER, ULTIMUS V
Artikelnr.
Artikel-Nr. Beschreibung
7028693 ValveMate 9000 Controller
3
4
5
2
1
7
8
9
10
6
ValveMate 9000 Controller
