Heizgeräter egelung einrichten 1. Drücken Sie die F1- oder F3-Tasten auf dem Hauptbildschirm, bis der HEATERS (HEIZUNG)- Bildschirm angezeigt wird. Der HEATERS (HEIZUNG)-Bildschirm zeigt beide Drucksteuerkanäle nebeneina…

100%1 / 82
Parameter Wertebereich Beschreibung
SPEICHER
(MEM)
00–99 Zeigt die aktuelle Speicherzellennummer an. Siehe "Speicher-
zelleneinstellungen" für Informationen über Speicherzellen.
MODUS AUS (OFF), EIN (ON) AUS: Stellt den Druckregler-Ausgang auf Null (0). EIN (ON): Aktiviert
den Druckregler-Ausgang. Der Druck wird entsprechend des für
EINSTELLEN (SET) eingegebenen Werts geregelt.
EINSTELLEN 0–100 (psi),
0–6,9 (bar), oder
0–690 (kPa) in Schritten
zu je 0,1 psi
Stellt den Druck für den ausgewählten Regler ein.
AKT — Zeigt den tatsächlichen Druck des Druckkanals an.
ALARM — Siehe "Alarme löschen".
Die Druckregelung einrichten
1. Drücken Sie die F1- oder F3-Tasten auf dem
Hauptbildschirm, bis der PRESSURE (DRUCK)-
Bildschirm angezeigt wird. Der Bildschirm zeigt
beide Drucksteuerkanäle nebeneinander an.
2. Verwenden Sie die ARROW (PFEIL)-Tasten, um
die zu bearbeitenden Parameter zu markieren.
Verwenden Sie die nachstehenden Methoden, um einen
Parameter zu ändern:
• SPEICHER (MEM) und MODUS: Drücken Sie die
ENTER (EINGABE)-Taste (8 ), um die Auswahl zu
ändern.
• EINSTELLEN (SET): Drücken Sie die ENTER
(EINGABE)-Taste, um die Auswahl zu ändern indem Sie
einen Wert eingeben, oder drücken Sie die INCREASE
(ERHÖHEN)- (+) oder
• DECREASE (VERRINGERN)- (-) Taste, um den Wert
einzustellen.
Lesen Sie die “Drucksteuerparameter”-Tabelle für eine
Erklärung für jeden Parameter.
Drucksteuerparameter
Einrichtung (Fortsetzung)
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
ValveMate 9000 Controller
36 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Heizgeräteregelung einrichten
1. Drücken Sie die F1- oder F3-Tasten auf dem
Hauptbildschirm, bis der HEATERS (HEIZUNG)-
Bildschirm angezeigt wird. Der HEATERS
(HEIZUNG)-Bildschirm zeigt beide Drucksteuerkanäle
nebeneinander an.
2. Verwenden Sie die ARROW (PFEIL)-Tasten, um die zu
bearbeitenden Parameter zu markieren. Verwenden Sie
die nachstehenden Methoden, um einen Parameter zu
ändern:
• SPEICHER (MEM) und MODUS: Drücken Sie ENTER
(EINGABE)-Taste, um die Auswahl zu ändern.
• EINSTELLEN (SET): Drücken Sie die ENTER
(EINGABE)-Taste, um die Auswahl zu ändern indem Sie
einen Wert eingeben, oder drücken Sie die INCREASE
(ERHÖHEN)- (+) oder DECREASE (VERRINGERN)- (-)
Taste, um den Wert einzustellen.
Lesen Sie die “Heizgerätesteuerparameter”-Tabelle für
eine Erklärung für jeden Parameter.
Parameter Wertebereich Beschreibung
SPEICHER
(MEM)
00–99 Zeigt die aktuelle Speicherzellennummer an. Siehe
"Speicherzelleneinstellungen" für Informationen über Speicherzellen.
MODUS AUS (OFF), EIN (ON) AUS: Schaltet den Heizgerät-Ausgang AUS (OFF).
EIN (ON): Aktiviert den Heizgerät-Ausgang. Das Heizgerät wird
entsprechend des für EINSTELLEN (SET) eingegebenen Werts
geregelt.
EINSTELLEN 00–100 (Grad C), oder
32–212 (Grad F) in
Schritten zu je1 Grad C
Stellt die Temperatur für das ausgewählte Heizgerät ein.
HINWEIS: Das Steuergerät wandelt die Temperatureinstellung in den
nächsten Wert in Grad C um, wenn EINSTELLEN (SET) in Grad F
eingegeben wird.
AKT — Zeigt die tatsächliche Temperatur des Heizkanals an.
ALARM — Siehe "Alarme löschen".
Heizgerätesteuerparameter
Einrichtung (Fortsetzung)
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
ValveMate 9000 Controller
37www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Die Mehrzweck-I/O (EIN/AUS)
einrichten
1. Drücken Sie die F1- oder F3-Tasten auf dem
Hauptbildschirm, bis der erste GENERAL PURPOSE
IO (MEHRZWECK-Eingabe/Ausgabe)- Bildschirm
angezeigt wird. Der GENERAL PURPOSE IO
(MEHRZWECK-Eingabe/Ausgabe)- Bildschirm zeigt die
I/O (EIN/AUS)-Kanäle nebeneinander an.
2. Verwenden Sie die ARROW (PFEIL)-Tasten, um die
zu bearbeitenden Parameter zu markieren. Um auf
den zweiten GENERAL PURPOSE IO (MEHRZWECK-
Eingabe/Ausgabe)-Bildschirm zuzugreifen, drücken Sie
mehrmals die down ARROW (PFEIL nach unten)-Taste.
3. Verwenden Sie die nachstehenden Methoden, um einen
Parameter zu ändern:
• SPEICHER (MEM) und MODUS: Drücken Sie ENTER
(EINGABE)-Taste, um die Auswahl zu ändern.
• ZEIT (TIME), VERZ (DElY), ON (EIN) und AUS (OFF):
Drücken Sie ENTER (EINGABE)-Taste (8 ), um die
Auswahl zu ändern indem Sie einen Wert eingeben,
oder drücken Sie die INCREASE (ERHÖHEN)- (+)
oder DECREASE (VERRINGERN)- (-) Taste, um den
Wert einzustellen.
Lesen Sie die “GENERAL PURPOSE IO Parameters
(MEHRZWECK-Eingabe/Ausgabe- Parameter)”-Tabelle
für eine Erklärung für jeden Parameter.

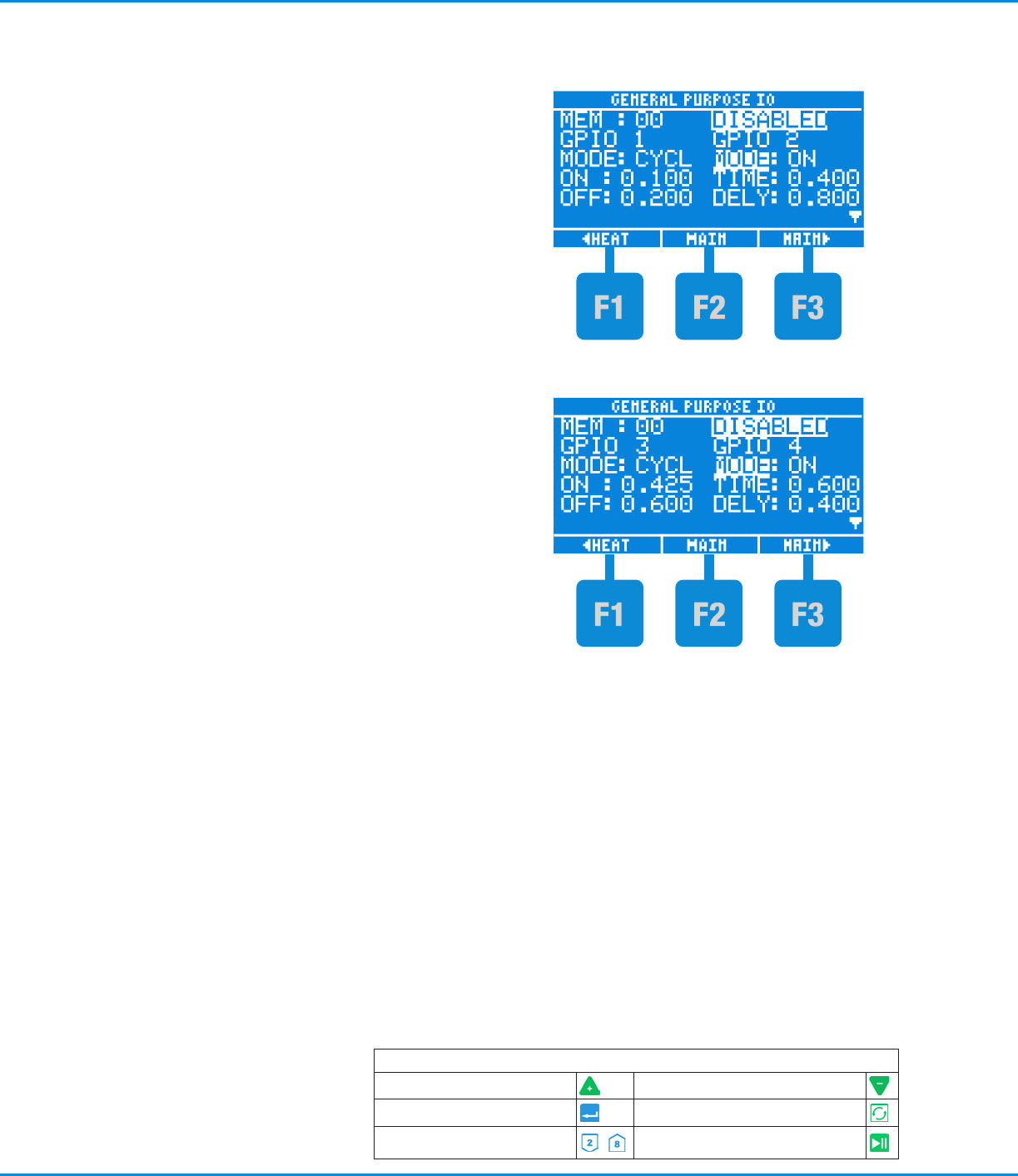

MEHRZWECK-Eingabe/Ausgabe- Bildschirm,
Seite1
MEHRZWECK-Eingabe/Ausgabe- Bildschirm,
Seite 2
Einrichtung (Fortsetzung)
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
ValveMate 9000 Controller
