Scope Plot der Spike-and-Hold-Funktion 24 V 20ms 100ms 5 V Anhang C, T reiber -Impuls- und Haltespannung (Spike- and-Hold), technische Daten (Fortsetzung) ValveMate 9000 Controller 80 www.nordsonefd.com/de info.de@nord…

Bei bestimmten Arten von Hochgeschwindigkeitsventilen, wie dem Square Wave 745NC 24-W-Ventil, ist es
notwendig, die Spannung zu reduzieren, sobald das Ventil geöffnet ist. Wird die Spannung nicht reduziert
entstehen dauerhafte Schäden am Betätigungssolenoid, wenn das Ventil länger als 30 ms eingeschaltet bleibt.
Um eine Beschädigung des Betätigungssolenoids zu verhindern, bietet der ValveMate 9000 eine Spike- and-
Hold-Funktion. Wenn sie richtig eingestellt ist, ermöglicht die Spike-and-Hold-Funktion dem Controller, die
Spannung für eine vom Benutzer angegebene Spikezeit (DRV SPIKE TIME) zu spiken und dann die Spannung
auf eine vom Benutzer angegebenen Haltespannung (DRV HOlD VOLT) zu reduzieren, nachdem die Spike-Zeit
abgelaufen ist. Die Grafik auf der nächsten Seite zeigt, wie Spike-and-Hold funktioniert, wenn die Controller-
Einstellungen für Treiber 1 wie folgt sind:
auf dem TREIBER-Bildschirm: MODUS: EIN
(ON)
EIN (ON): 0,1000
AUS: 0,1000
DCNT: 0004 SpHld: EIN (ON)
VOLT: 24
auf dem TREIBEREINSTELLUNGEN-
Bildschirm:
DRV1 HOlD-VOLT: 05 (V)
Entlüftungsventil1 SPIKE-ZEIT: 020 (ms)

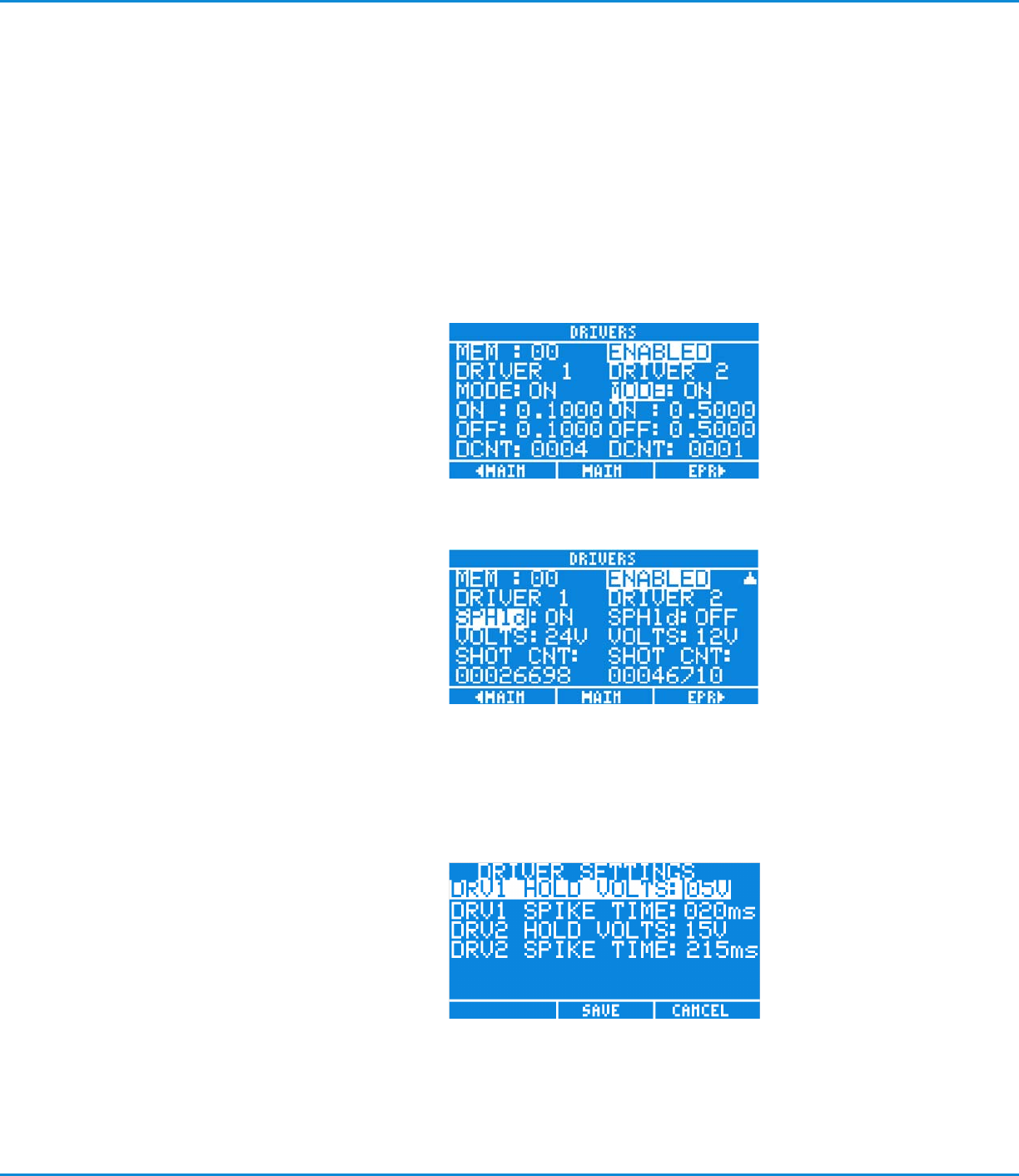

Typische Treibereinstellungen, wenn Spike- and-
Hold eingerichtet ist (TREIBER-Bildschirm, Seite 1)
Typische Treibereinstellungen, wenn Spike- and-
Hold eingerichtet ist TREIBER-Bildschirm, Seite 2)
Typische Treibereinstellungen, wenn Spike- and-
Hold eingerichtet ist (TREIBER-Bildschirm)
Anhang C, Treiber-Impuls- und Haltespannung (Spike-
and-Hold), technische Daten
ValveMate 9000 Controller
79www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

Scope Plot der Spike-and-Hold-Funktion
24 V
20ms
100ms
5 V
Anhang C, Treiber-Impuls- und Haltespannung (Spike-
and-Hold), technische Daten (Fortsetzung)
ValveMate 9000 Controller
80 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

Anhang D, In Speicherzellen gespeicherte
Einstellungen
Treiber
• Modus 1
• Modus 2
• EIN-Zeit 1
• EIN-Zeit 2
• AUS-Zeit 1
• AUS-Zeit 2
• Spike-and-Hold-Modus 1
• Spike-and-Hold-Modus 2
• Treiberspannung 1
• Treiberspannung 2
• Dosieranzahl (DCNT) 1
• Dosieranzahl (DCNT) 2
Heizungen
• Modus 1
• Modus 2
• Temperatureinstellung 1
• Temperatureinstellung 2
Druck
• Modus 1
• Modus 2
• Sollwert-Druck 1
• Sollwert-Druck 2
GPIO
• Modus 1
• Modus 2
• Zeit (EIN) 1
• Zeit (EIN) 2
• Zeit (EIN) 3
• Zeit (EIN) 4
• Verzögerung (AUS) 1
• Verzögerung (AUS) 2
• Verzögerung (AUS) 3
• Verzögerung (AUS) 4
Auslöser
• Auto-Increment-Modus
• Auslöser
