V erkabelung anschließen Ein Einleitungssignal für Dosierventile anschließen Verwenden Sie eine der nachstehenden Methoden, um ein Einleitungssignal für Dosierventile anzuschließen: • VI-1, VI2-Anschlussklemmen Schließen…
AIR IN (LUFTEINGANG)-Anschluss
HINWEIS: Saubere, trockene, gefilterte Luft ist erforderlich, um die
Gewährleistungsansprüche zu erfüllen.
1. Installieren Sie den Filterregler (Nr. 7016543) in der
Anlagenluftzuleitung.
2. Installieren Sie das Luftanschlussstück in der
Ausgangsöffnung des Filterreglers.
3. Schließen Sie ein Ende des mitgelieferten
Luftleitungsschlauchs mit 6 mm AD am Anschlussstück
an.
4. Schließen Sie das andere Ende des Schlauchs am AIR
IN (LUFTEINGANG)-Anschlussstück auf der Rückseite
des Steuergeräts an, indem Sie es fest bis zum Anschlag
in das Anschlussstück drücken. Stellen Sie sicher, dass
der Leitungsschlauch vollständig in das Anschlussstück
eingesteckt ist.
5. Stellen Sie den Druck am Filterregler auf 70–100 psi
(4,8–6,9 bar).
EXHAUST (ABLUFT)-Anschluss
Die EXHAUST (ABLUFT)-Öffnung gibt Luft von den elektronischen
Druckreglern ab. Stellen Sie sicher, dass die Abluft-Öffnung nicht verlegt
ist. Schließen Sie falls erforderlich den Luftleitungsschlauch
am Schnellanschlussstück an, um die Abluft an eine andere
Stelle zu leiten.
Installation (Fortsetzung)
Filterregler,
Nr. 7016543
AIR IN
(LUFTEINGANG)-
Anschluss (6 mm)
(EXHAUST)
ABLUFT-
Anschluss
(6 mm
ValveMate 9000 Controller
22 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Verkabelung anschließen

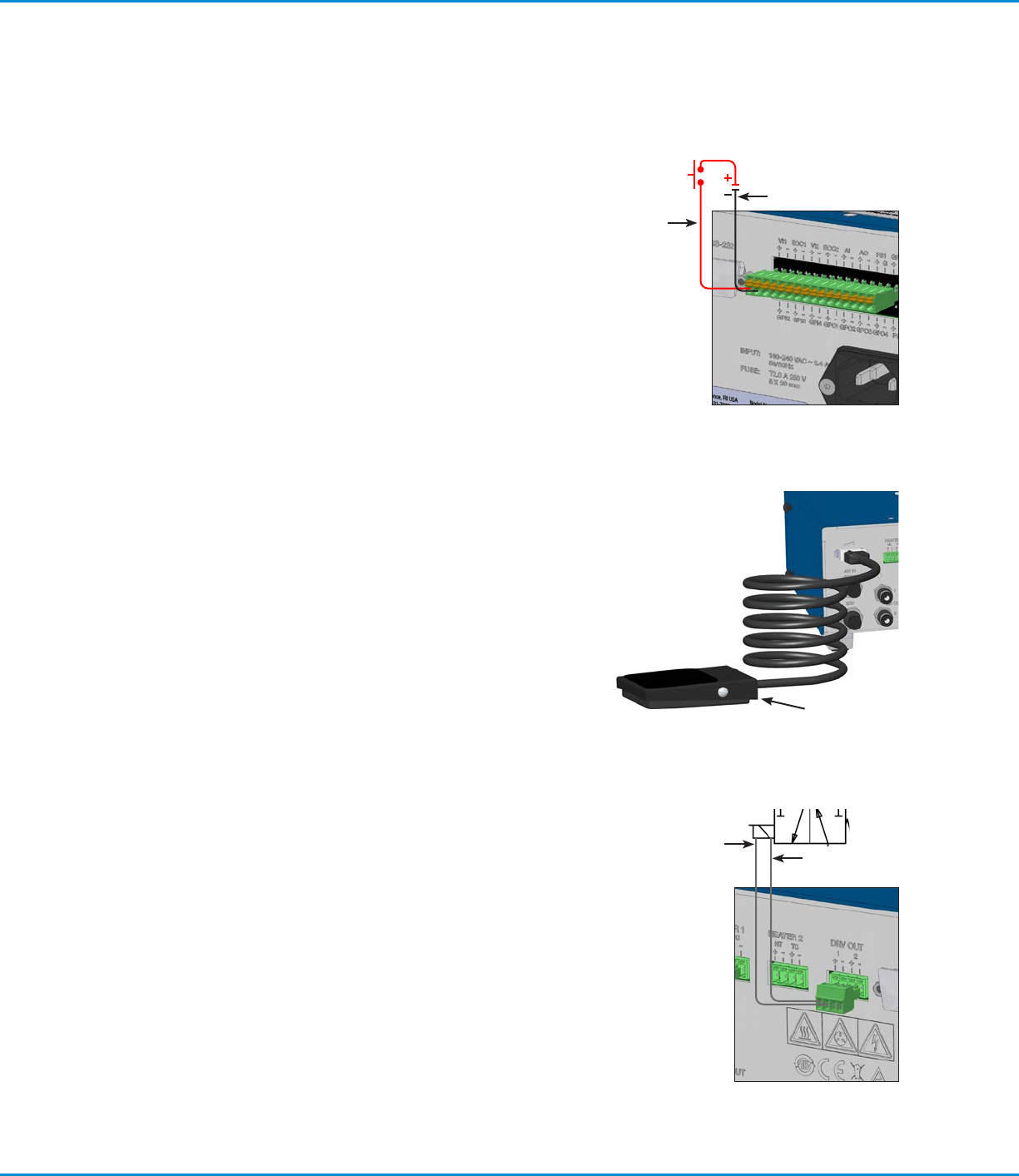

Ein Einleitungssignal für Dosierventile anschließen
Verwenden Sie eine der nachstehenden Methoden, um ein
Einleitungssignal für Dosierventile anzuschließen:
• VI-1, VI2-Anschlussklemmen
Schließen Sie mit dem Mitgelieferten 16-poligen Stecker
ein 5–24-VDC- Auslösesignal an
die Anschlussklemmen VI1+ und
VI2+ am I/O (EIN/AUS)-Anschluss
an (Siehe “Mehrzweck-Eingänge/
Ausgänge anschließen”).
Treiber-Ausgänge anschließen
Schließen Sie mit dem mitgelieferten 5-poligen Stecker jedes
Treiberausgangssignal an die Magnetventile für Dosierventil 1 und 2 an.
Das Steuergerät bietet zwei Treiber-Ausgänge. Jeder Ausgang hat die
Spezifikationen 24 W, 5–24VDC.
• Pedal Schließen Sie das optionale Pedal (Nr. 7016714)
am Fußpedalschalteranschluss an.
HINWEIS: Das Fußpedal-Auslösesignal wird für einen Zeitraum von
20ms entprellt. Um das Entprellen des Fußpedals zu deaktivieren,
drücken Sie die 5-Taste während des Einschaltens oder verwenden
Sie den seriellen Befehl durch ein serielles Kabel (RS-232C).
Installation (Fortsetzung)
Nr.7014865
DRV1+
DRV1-
VI1+
VI1-
5–24 Volt Gleichstrom
ValveMate 9000 Controller
23www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

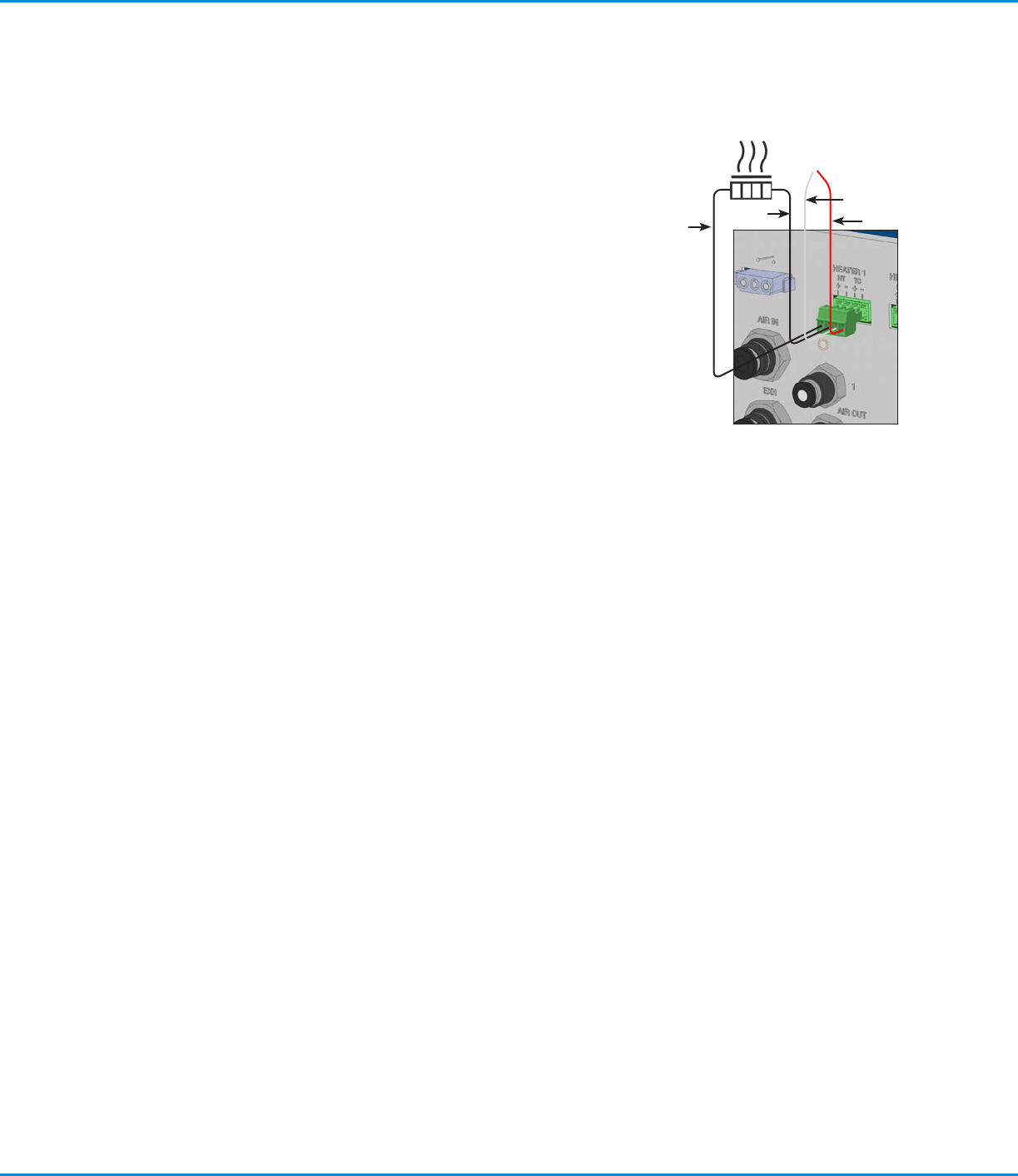

Heizgerät-Ausgänge und Temperaturregler-
Feedback anschließen
Schließen Sie mit dem mitgelieferten 4-poligen Stecker den
Heizungsausgang und die Temperatursteuerung- Rückmeldungssignale
zu den Dosierventilen 1 und 2 an.
Das Steuergerät bietet zwei Heizgerät-Ausgänge. Jeder Ausgang hat
die Spezifikationen 24VDC, maximal 25 W, mit einem maximalen
Temperatursollwert von 100 °C (212 °F). Die Temperaturregler-
Rückmeldung wird mittels eines Thermoelements Typ J erzielt.
HINWEISE:
• Um Fehlfunktionen zu vermeiden, stellen Sie sicher, dass das
Thermoelement und das Heizgerät guten thermischen Kontakt
zueinander haben.
• Nordson EFD empfiehlt, nur beheizte Ventile zu verwenden, die mit
diesem Steuergerät kompatibel sind.
Installation (Fortsetzung)
TC1-
HT1+
TC1+
HT1-
ValveMate 9000 Controller
