Die zusätzlichen Systemkomponenten installier en Installieren Sie die Komponenten, die das Dosiersystem bilden werden. Wenn Sie zum Beispiel einen Flüssigkeitsbehälter verwenden, positionieren und installieren Sie die zu…
1 Regler, Filter, Luft
2
Kabel, RS-232C, DB9-Anschlussbuchse, 2 m
3 Stromkabel, amerikanischer Stecker
4 Anschlussstück, 1/4 NPT x 6 mm AD
5 Schlauch, 6 mm AD, blaues Urethan
6 Innensechskantschlüssel, Innensechskant-Schraubendreher, 4 mm
7 Anschlussstecker, 4-polig, P 3,5 mm, Steckerbuchse
8 Anschlussstecker, 16-polig, P 3,5 mm, Steckerbuchse
(Nicht abgebildet)
Schnellstartanleitung
Die Steuergerätkomponenten entpacken
3
4
5
2
1
6
7
8
Installation (Fortsetzung)
ValveMate 9000 Controller
18 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Die zusätzlichen Systemkomponenten installieren
Installieren Sie die Komponenten, die das Dosiersystem bilden werden. Wenn Sie zum Beispiel einen
Flüssigkeitsbehälter verwenden, positionieren und installieren Sie die zuvor in dieser Bedienungsanleitung unter
“Schlüsselkomponenten einer typischen Flüssigkeitsbehälterinstallation” angegebenen Komponenten. Beachten Sie
für alle zusätzlichen Systemkomponenten die Schnellstartanleitung und/oder die Betriebsanleitung für Installation,
Einrichtung und Bedienungsanweisungen, die mit diesen Komponenten geliefert wird.
Installation (Fortsetzung)
ValveMate 9000 Controller
19www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

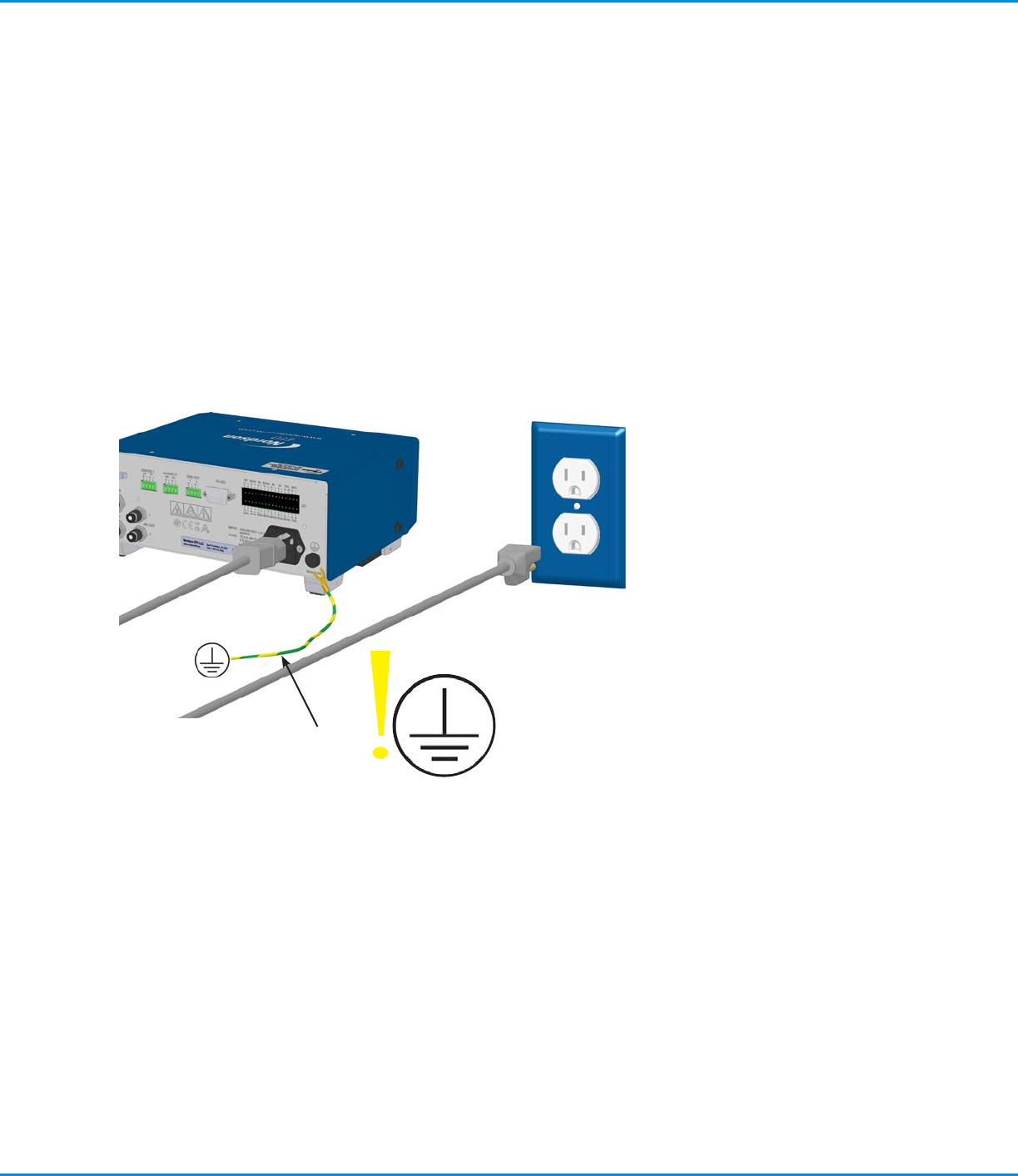

Strom anschließen
HINWEISE:
• Verwenden Sie nur das mitgelieferte Stromkabel.
• Stellen Sie sicher, dass sich die Stromquelle in der Nähe des Geräts befindet und leicht zugänglich ist.
• Nur in einem Stromkreis mit einer Sicherung oder einem Schutzschalter mit 20 A oder weniger verwenden.
1. Schließen Sie das Stromkabel an der Rückseite des Steuergeräts und an Ihrer lokalen Stromquelle an.
2. Schließen Sie mittels einer gezahnten Erdungsöse ein Kabel mit 16 AWG (1,3 mm) an der
Gehäuseerdungsschraube auf der Rückseite des Gehäuses an. Das Kabel muss eine grüne Isolierung mit einem
gelben Streifen haben oder muss unisoliert (blank) sein.
3. Verbinden Sie das andere Ende des Kabels mittels gezahnter Unterlegscheiben oder mittels einer gezahnten
Öse mit einer permanenten Erdung.
Installation (Fortsetzung)
16 AWG
(1.3 mm)
ValveMate 9000 Controller
