Alarme löschen Einen Druck- oder Heizgerätalarm löschen Wenn ein Druck- oder Heizgerätalarm auftritt, wird ein Quadrat auf der Kanalnummer angezeigt und der entsprechende SYSTEMALARM-Bildschirm blinkt. Ein nicht blinkend…
Systemstart und Betrieb
HINWEIS: Die Abbildungsangaben auf der nächsten Seite entsprechen den Schritten in dieser Vorgehensweise.
1. Überprüfen Sie den EINSTELLEN-Druckwert auf dem DRUCK-Bildschirm. Verwenden Sie niedrigen Druck
(ca.5psi) für Materialien mit niedriger Viskosität und höheren Druck (ca. 15 psi) für Materialien mit hoher
Viskosität.
2. Drücken Sie die ENABLE/DISABLE (AKTIVIEREN-/DEAKTIVIEREN)-Taste und halten Sie sie 4 Sekunden lang
gedrückt.
ENABLE/DISABLE (AKTIVIEREN-/DEAKTIVIEREN)-Taste
3. Stellen Sie auf dem TREIBER-Bildschirm für das zu testende Dosierventil den Modus auf KONT.
4. Drücken Sie die DOSIEREN-Taste und halten Sie sie gedrückt. Lassen Sie Material durchfließen, bis die
gesamte luft aus dem System entfernt ist, und lassen Sie die DOSIEREN-Taste dann los.
5. Passen Sie den Flüssigkeitsdruck oder die Ventilhubeinstellung an, um eine Durchflussrate einzustellen, die
weder zu niedrig noch zu hoch ist. Eine hohe Durchflussrate macht es schwierig, einen kleinen Punkt zu
dosieren, oder könnte Spritzer verursachen. Lesen Sie die Bedienungsanleitung des Dosierventils, um das
Ventil für den Systemstart einzustellen.
Risiko der Beschädigung von Magnetventilen. Wenn Sie das Dosierventil 745NC mit einer 24-W-Magnetspule
verwenden, empfiehlt Nordson EFD dringend, die Spike-and-Hold-Funktion zu nutzen und es zu vermeiden, eine
TREIBER-SPIKE-ZEIT von 30ms und TREIBER-HOlD-VOLT von 5V zu überschreiten. Siehe “Spike- and-Hold-
Einstellungen für Treiber eingeben” weiter vorn in diesem Handbuch.
VORSICHT
6. Geben Sie auf dem TREIBER-Bildschirm die nachstehenden Einstellungen für das zu testende Dosierventil ein:
• MODUS: EIN (ON)
• EIN (ON) : 0,0500 Sekunden
• AUS: 0,0010 Sekunden
• DANZ (DCNT): 1
7. Drücken Sie die DOSIEREN-Taste erneut, um einen weiteren Dosierzyklus einzuleiten. Erhöhen oder verringern
Sie die Dosierzeit (EIN, AUS) oder den Flüssigkeitsdruck, um die gewünschte Dosiergröße zu erzielen. Die
primäre Steuerung der Dosiergröße ist die Öffnungszeit (EIN) des Ventils.
8. Das System kann nun mittels der Maschinensteuerung eingeleitet werden, wenn die Maschine gestartet ist.
Tastenlegende für das VM9000 Steuergerät
INCREASE (ERHÖHEN)- (+) Taste DECREASE (VERRINGERN)- (-) Taste
ENTER (EINGABE)-Taste DISPENSE (DOSIEREN)-Taste
ARROW (PFEIL)-Tasten
,
ENABLE/DISABLE
(AKTIVIEREN-/DEAKTIVIEREN)-Taste
ValveMate 9000 Controller
51www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Alarme löschen
Einen Druck- oder Heizgerätalarm löschen
Wenn ein Druck- oder Heizgerätalarm auftritt, wird ein Quadrat auf der Kanalnummer angezeigt und der
entsprechende SYSTEMALARM-Bildschirm blinkt.

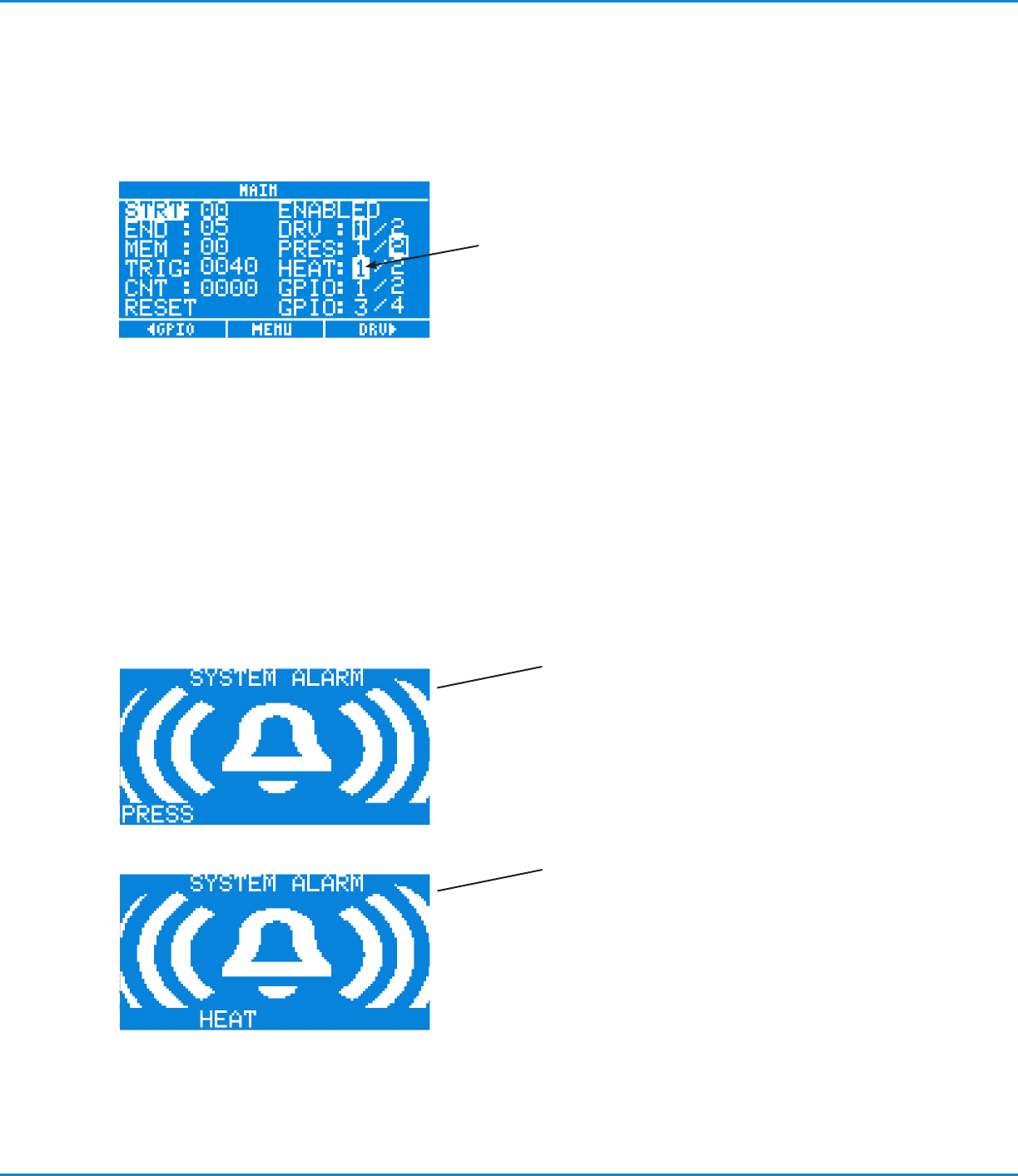

Ein nicht blinkendes Quadrat
weist darauf hin, dass ein
Alarm für einen Kanal besteht.
Wenn ein Druck- oder Heizgerätalarm nicht selbsthaltend ist, wird der Alarm automatisch gelöscht, wenn der
tatsächliche Druck oder die Dosierventiltemperatur zum festgelegten Bereich zurückkehrt.
Blinkender
Drucksystemalarmbildschirm
Blinkender
Heizgerätsystemalarmbildschirm
Um einen selbsthaltenden Alarm zu löschen:
Wenn ein Druck- oder Heizgerätalarm selbsthaltend ist, beseitigen Sie die Ursache für den Alarm (falls erforderlich),
und verwenden Sie dann eine der nachstehenden Methoden, um den Alarm zu löschen:
• Verwenden Sie auf dem DRUCK- oder HEIZGERÄTE-Bildschirm die ARROW (PFEIL)-Tasten, um ALARM
auszuwählen, und drücken Sie dann ENTER (EINGABE)-Taste.
• Verwenden Sie auf dem HAUPT-Bildschirm die ARROW (PFEIL)-Tasten, um RESET auszuwählen, und drücken
Sie dann zwei Mal ENTER (EINGABE)-Taste.
HINWEIS: Siehe “Druckalarmeinstellungen eingeben” und “Heizgerätalarmeinstellungen eingeben”, um Alarme zu
aktivieren. Siehe “Alarmoptionen einstellen”, um Alarme auf selbsthaltend oder nicht selbsthaltend einzustellen.
ValveMate 9000 Controller
52 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Einen Alarm-Input oder Alarm im Auto-Increment-Modus löschen
Wenn ein Input-Alarm oder ein Alarm im Auto-Increment-Modus auftritt, blinkt der entsprechende SYSTEMALARM-
Bildschirm.
Wenn ein Input-Alarm nicht selbsthaltend ist, wird der Alarm Automatisch gelöscht, wenn die Ursache für den Alarm
beseitigt wurde (entweder von allein oder durch Handlungen des Bedieners).
Um einen selbsthaltenden Input-Alarm zu löschen:
Wenn ein Input-Alarm selbsthaltend ist, beseitigen Sie die Ursache für den Alarm (falls erforderlich), und verwenden
Sie dann die nachstehenden Methoden, um den Alarm zu löschen:
• Verwenden Sie auf dem HAUPT-Bildschirm die ARROW (PFEIL)-Tasten, um RESET auszuwählen, und drücken
Sie dann zwei Mal ENTER (EINGABE)-Taste.
Um einen selbsthaltenden Alarm im Auto-Increment-Modus zu löschen:
Wenn ein Alarm im Auto-Increment-Modus auftritt, löschen Sie den Alarm auf folgende Weise:
• Verwenden Sie auf dem HAUPT-Bildschirm die ARROW (PFEIL)-Tasten, um RESET auszuwählen, und drücken
Sie dann zwei Mal ENTER (EINGABE)-Taste.
Das Steuergerät kehrt zur STRT-Speicherzelle zurück und ZlG wird auf 0000 zurückgestellt.
HINWEIS: Siehe “Mehrzweck-Eingänge/Ausgänge anschließen”, um externe Alarm-Eingänge am Steuergerät
anzuschließen. Siehe “Alarmoptionen einstellen”, um einen Alarm-Input-Alarm auf selbsthaltend oder nicht
selbsthaltend einzustellen. Siehe “Die alarmeinstellung des Auto-Increment-Modus eingeben”, um den Alarm im
Auto-Increment-Modus zu aktivieren.

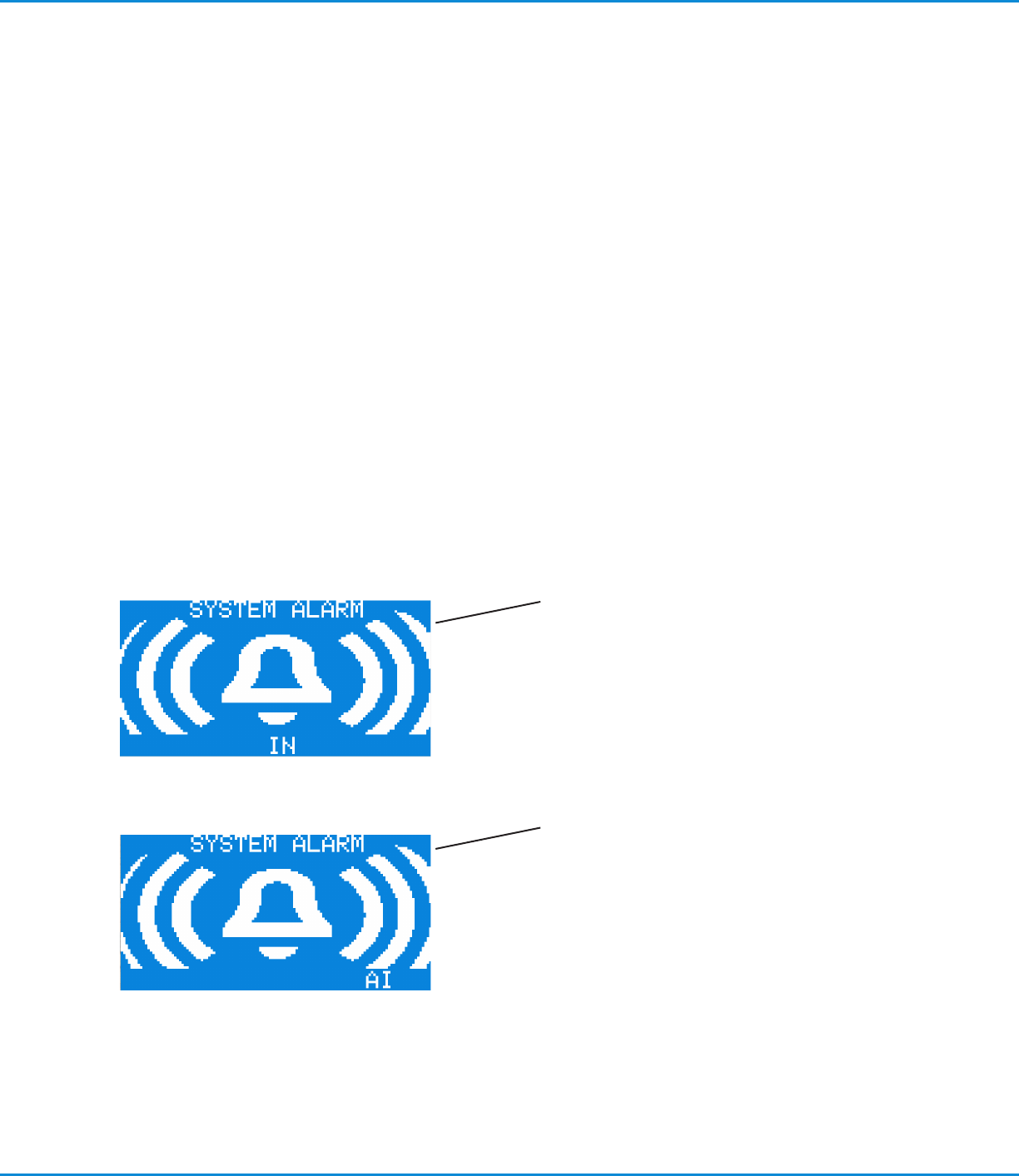

Blinkender “Alarm im
Auto- Increment-Modus”-
Systemalarmbildschirm
Blinkender Input-Alarm-
Systemalarmbildschirm
Alarme löschen (Fortsetzung)
