保留所有 权 利 • 将较小的支座安装 在主机 板螺钉之前所在的位置。 如图所示，将示教 器中的 黑色电缆和以太网电缆放 在支架的左侧。 如果以太网电 缆的一端有 黑色插头（图 ），该 端必须连接到安 全控制板。 • 拧下固定主机板护 盖的 个支架，并安装新的更 大的支架。 图
保留所有权利

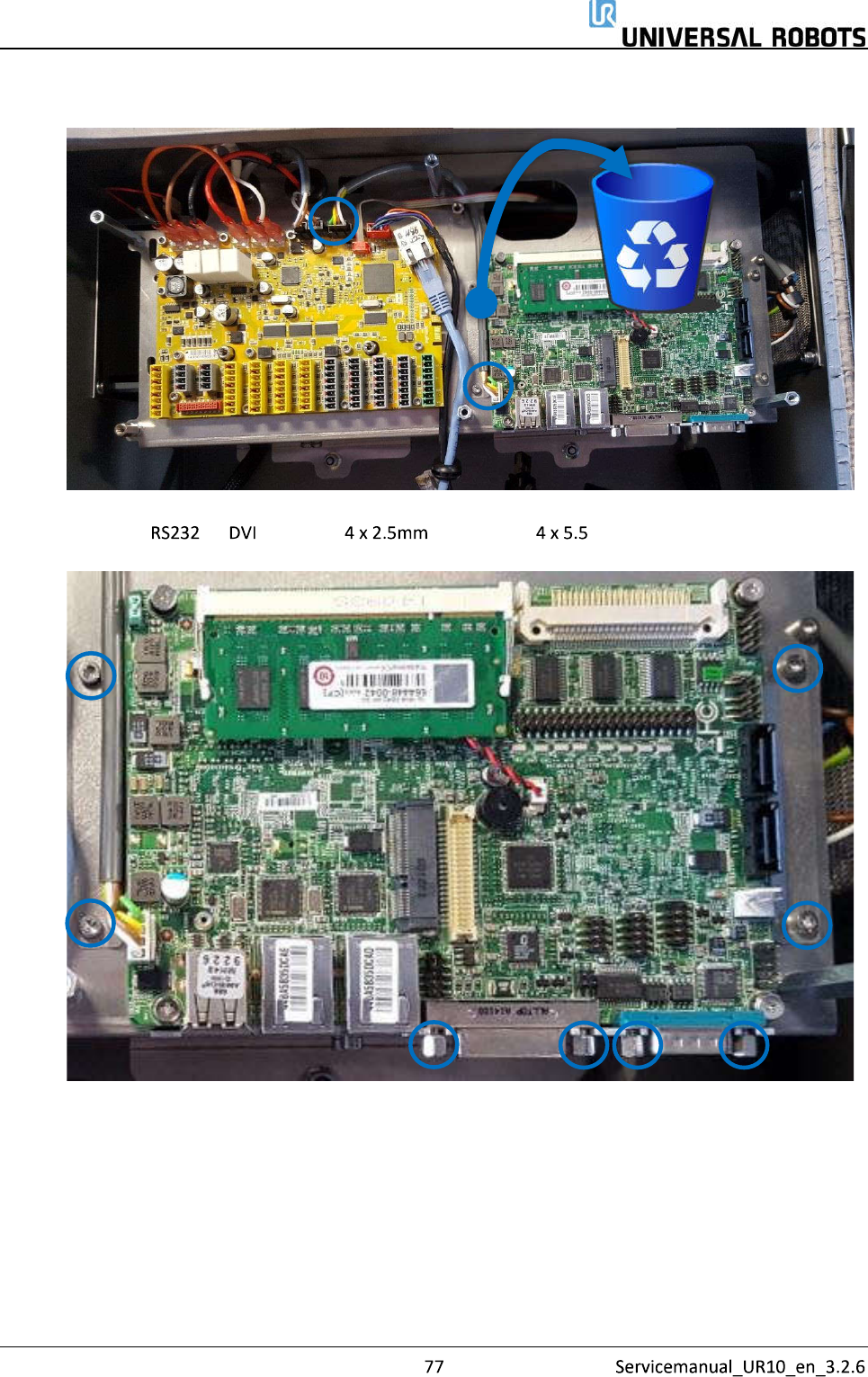

• 拆下连接主机板和安全控制板的电缆。
不再需要该电缆，应当废弃之。
• 松开固定 和 连接器的 六角螺钉和 六角支架，取下主机板
保留所有权利

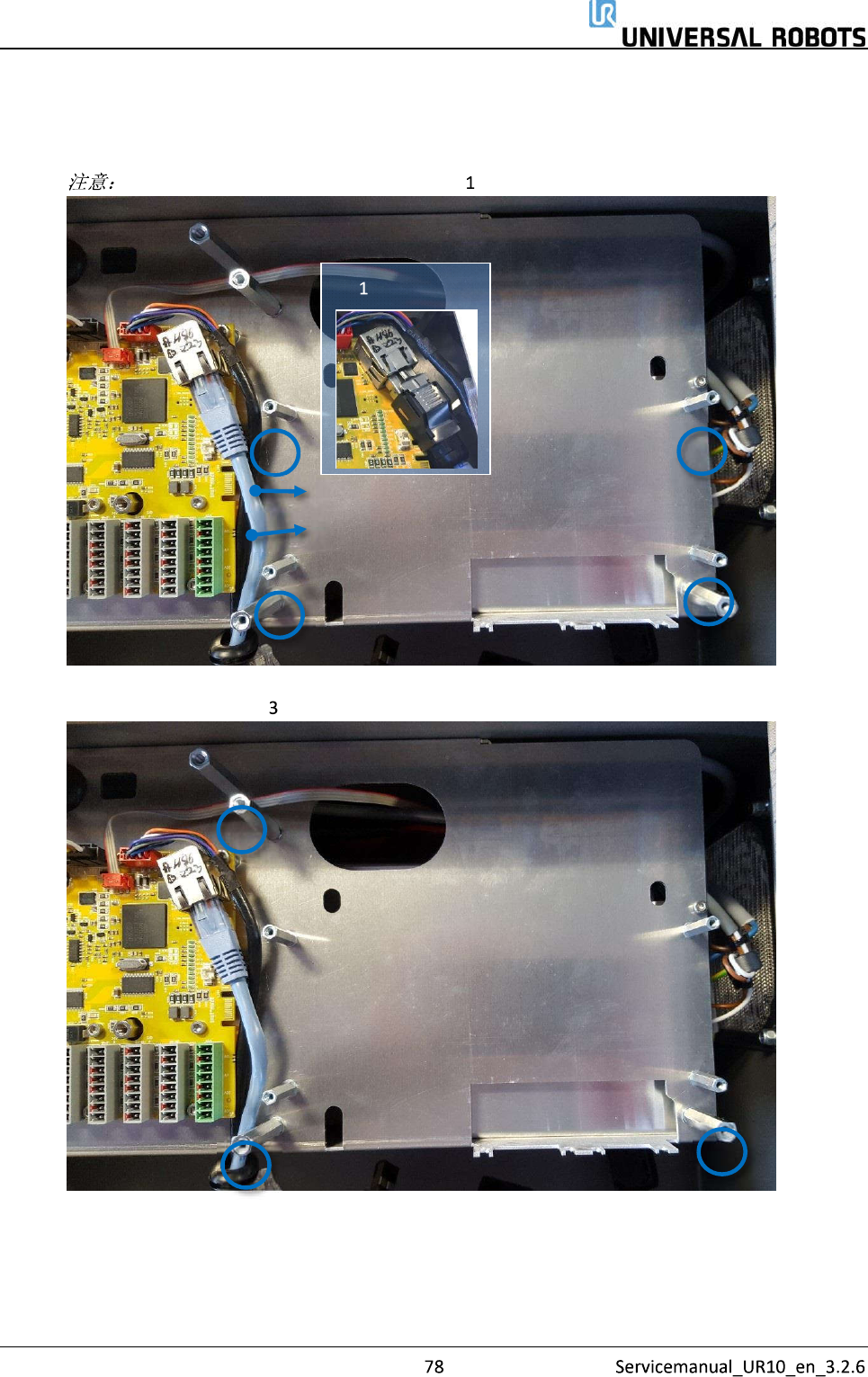

• 将较小的支座安装在主机板螺钉之前所在的位置。
如图所示，将示教器中的黑色电缆和以太网电缆放在支架的左侧。
如果以太网电缆的一端有黑色插头（图 ），该端必须连接到安全控制板。
• 拧下固定主机板护盖的 个支架，并安装新的更大的支架。
图
保留所有权利

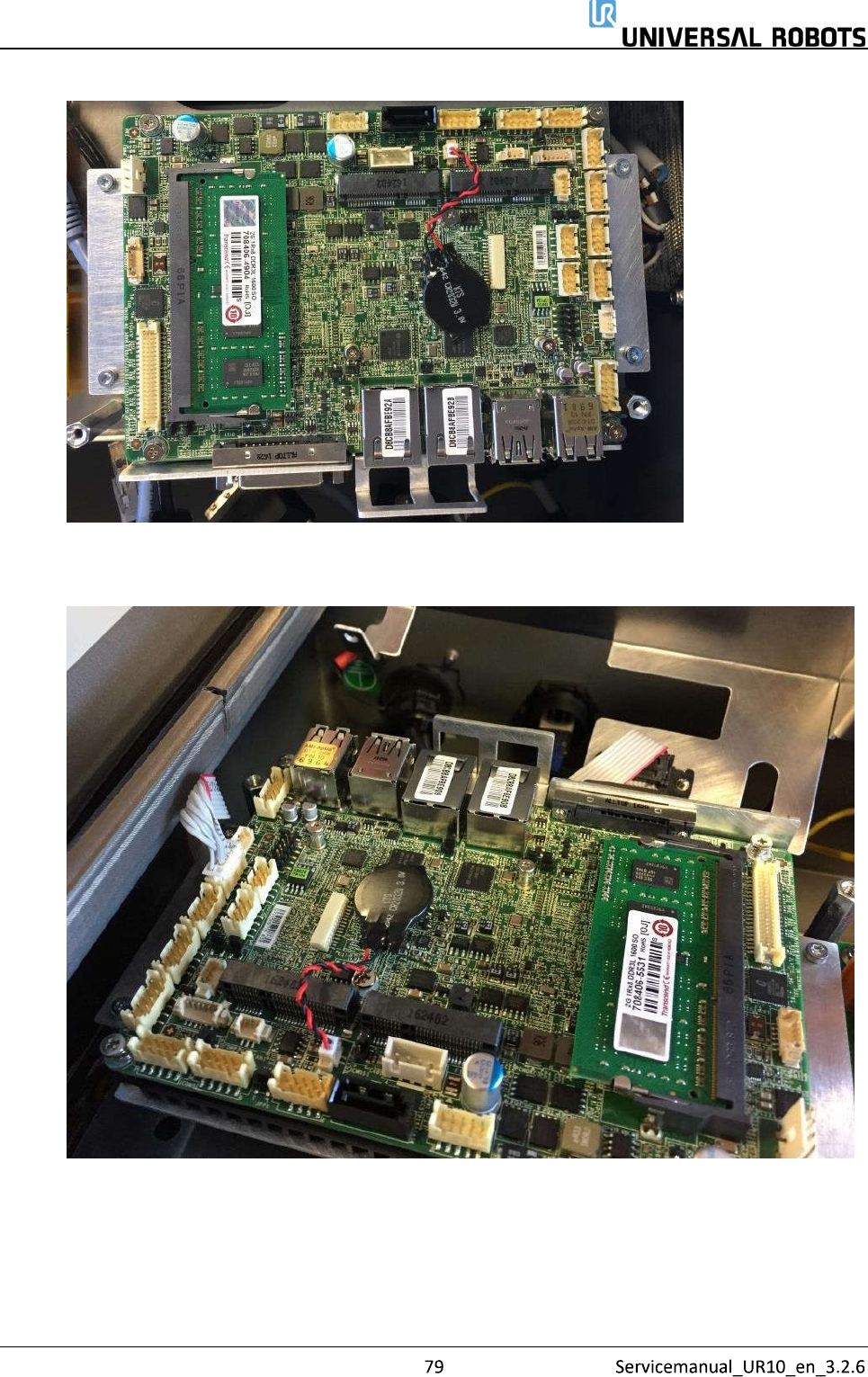

• 将主机板安装到支架上。请注意，朝向控制器外侧的两个螺钉可能很难就位。
• 现在拿起主机板的新端盖，通过主机板下面的扁型电缆找到连接器，如下图所示
