第 3 部 第 2 章 加油
Edition 2.1 3-2-3 CP-733E/743ME/743E 机械手册

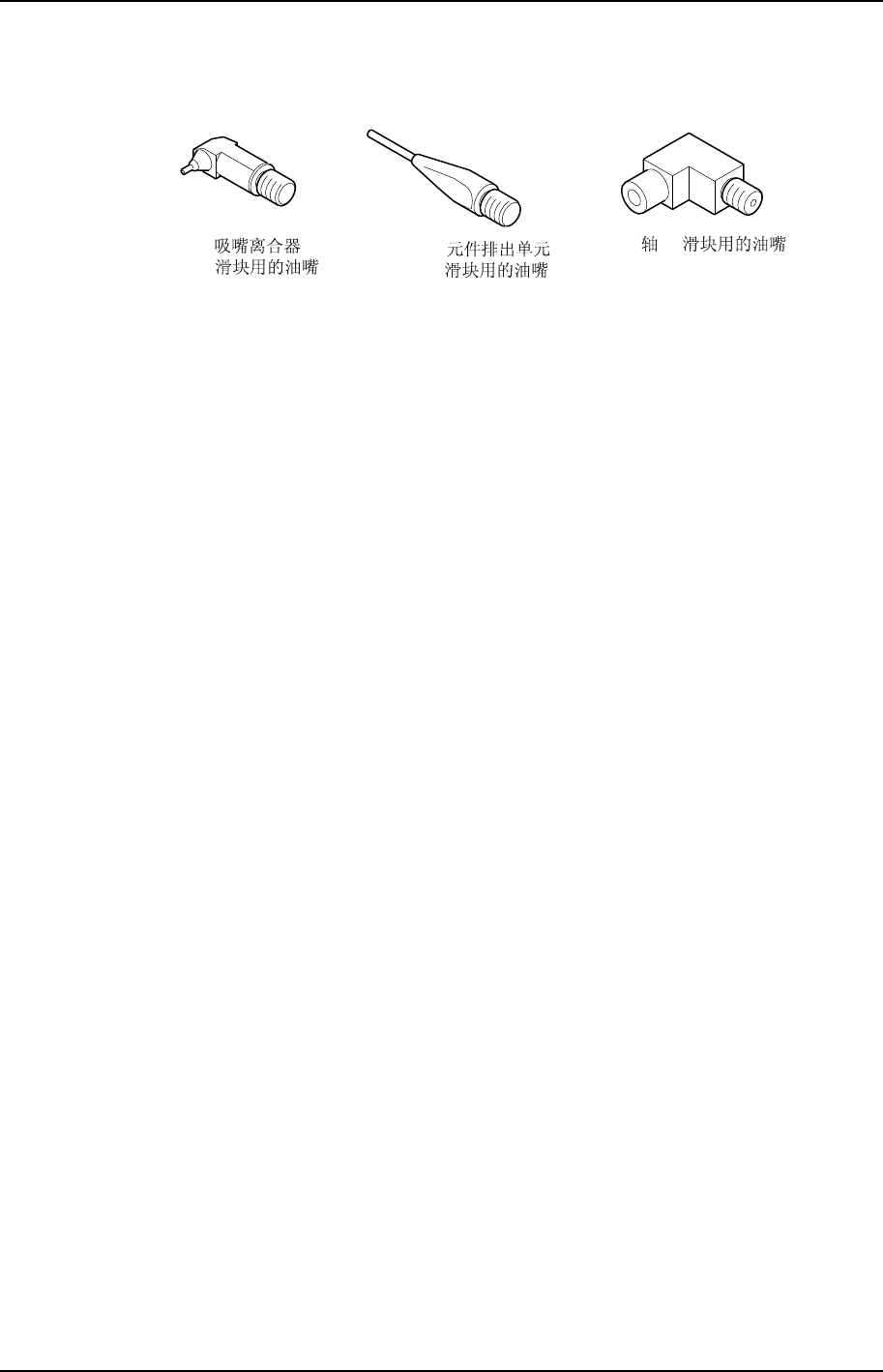

CP-7 系列除了前面所提到的润滑油枪配套工具以外，还需要以下的专用油嘴。
3st
LM
C7SM3115S
DGPJ054*
NG
LM
DGPJ055*
ADGPJ818*
NZ LM
备注) 关于 3st 吸嘴离合器 LM 滑块用的油嘴
X No.为以下机器时，不需要 3stLM 滑块用的油嘴。
CP-733E : X No.225 以后
CP-743ME : X No.415 以后
CP-743E : X No.296 以后
加油的要领
机器各个部位的加油要领使用插图以及表格来表示。
润滑剂的种类以及加油周期
加油处、润滑油的种类以及加油周期以表格的形式来说明。
加油周期以 1 天 8 小时，1 周 5 天（40 小时），1 个月 20 天（160 小时）的程度，来假定机
器的运行。但是如果以 2 班制或 3 班制工作，来运行机器的话，请以如下的说明作为基准。
每天： 电源投入时间达到 8 小时，每 8 小时更换一班的话，则以每次的交班或经过
一天作为时间点。
每周： 包括 2 班制或 3 班制的场合，将电源投入时间达到 40 小时作为时间点，或
将经过一周的时间作为时间点。
每月： 包括 2 班制或 3 班制的场合，将电源投入时间达到 160 小时作为时间点，
或将经过一个月的时间作为时间点。
3 个月： 包括 2 班制或 3 班制的场合，将电源投入时间达到 480 小时作为时间点，
或将经过 3 个月的时间作为时间点。
6 个月： 包括 2 班制或 3 班制的场合，将电源投入时间达到 960 小时作为时间点，
或将经过 6 个月的时间作为时间点。
每年： 包括 2 班制或 3 班制的场合，将电源投入时间达到 1920 小时作为时间点，
或将经过 1 年的时间作为时间点。
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 2 章 加油 第 3 部
CP-733E/743ME/743E 机械手册 3-2-4 Edition 2.1
加油处和加油方法
在插图中，加油处由箭头和编号表示。
白箭头的地方表示在润滑部分的表面上涂上润滑油。
黑箭头表示油嘴部分，请使用加油泵来注入润滑油。
LM
LM
(1)
(2)
C7SM3004S
备注） 即使在没有油嘴的 LM 滑块的地方，通过在滑块和 LM 滑轨间（轴承漕部）涂上润滑油，轴承
球和滚珠上所附的润滑油就可以在 LM 滑块内部进行润滑。
关于加油检查清单
本章末尾列出了加油检查清单。请按照以下要领进行加油作业的检查。
1. 使用插图中的参照编号来确认加油处。
2. 在进行适当的加油作业以后，请在检查栏中做上记号。
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 部 第 2 章 加油
Edition 2.1 3-2-5 CP-733E/743ME/743E 机械手册
2.1 贴装平台的加油处
T001S
X LM
6
7
1
2
3
4
5
X
X
Y LM
Y
Y
Z
Daphne Exponex NO.2
Multemp LRL3
Daphne Super Multi Oil 32
Multemp SRL
Daphne Super Multi Oil 32
Multemp LRL3
Daphne Exponex NO.2
3
3
3
3
注意) 在 Y 轴螺杆套的润滑油干燥时, 即使没有到达加油周期也有必要进行加油。请使用毛刷沾上少
量润滑油进行润滑作业。
此时, 请注意不要使手在 Y 轴螺杆套收缩时受伤。此外, 随意脱卸螺杆套有可能使机器受损。
插图中的箭头表示加油处，特别是黑箭头表示处必须用加油泵来加油。
注意) 对于 X 轴/Y 轴的各滚珠螺杆, 必须使用加油泵来给加油嘴加油。如果直接用手将润滑油涂在滚
珠螺杆上, 有可能使手在螺杆套收缩时受伤。此外, 随意脱卸螺杆套有可能使机器受损。
(1)
(1)
(4)
(4)
(2)
(5)
(7)
C7SM3011S
(6)
(3)
