Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w 第４部第 2 章伺服放大器的调整 Edition 2.1 4-2-5 CP-733E/743ME/743 E 机械手册 2.2 与伺服有关的错误的解除有时可以通过与该放大器相连的数字操作器的 [Alarm Reset] 按钮来解除使用机器上的按钮所不能够解除的伺服错误。伺服报警代码的解除发生与伺服有关的错误…

Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w

第 2 章伺服放大器的调整第 4 部

CP-733E/743ME/743E 机械手册 4-2-4 Edition 2.1

2. 连续按数字操作器的[DSPL/SET]按钮数次，直到 LED 上显示[PN-00]为止。

3. 按∧／∨键能够变更参数种类的显示。

4. 到达想要的参数种类时，按下[DATA/ENTER]按钮来检查当前的设定值。

注意) 显示的参数值与参数纸上的值不一致时，请与代理店或者本公司服务中心联系。除非有

本公司的指示，请不要变更设定。

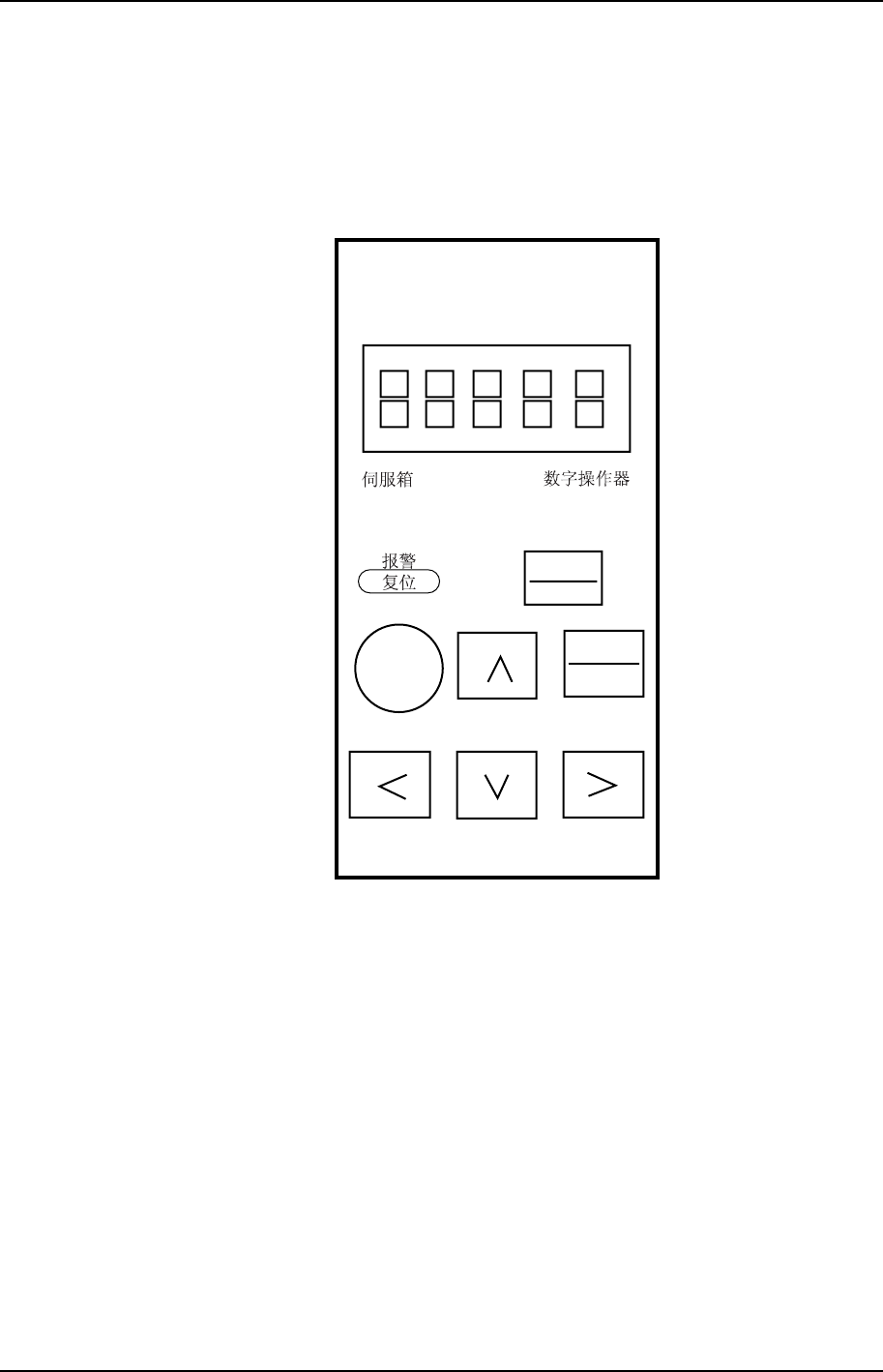

Jusp-0p02A

DSPL

SET

JOG

SVON

DATA

ENTER

Yaskawa

QP3M4008S

5. 确认后，按下[DSPL/SET]按钮，返回到[PN-XX]的显示。以后请重复 3~5 的步骤。

Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w

第４部第 2 章伺服放大器的调整

Edition 2.1 4-2-5 CP-733E/743ME/743E 机械手册

2.2 与伺服有关的错误的解除

有时可以通过与该放大器相连的数字操作器的[Alarm Reset]按钮来解除使用机器上的按钮

所不能够解除的伺服错误。

伺服报警代码的解除

发生与伺服有关的错误时，将数字操作器与该伺服放大器相连接，就会显示报警代码。详细

请参照[第 5 部 2.2 报警代码和检查处一览表]。

伺服报警代码的记录的确认

可以确认过去的报警代码。

使用数字操作器时

1. 将数字操作器连接到想要确认报警代码记录的伺服放大器的连接口上(CN-3)上。

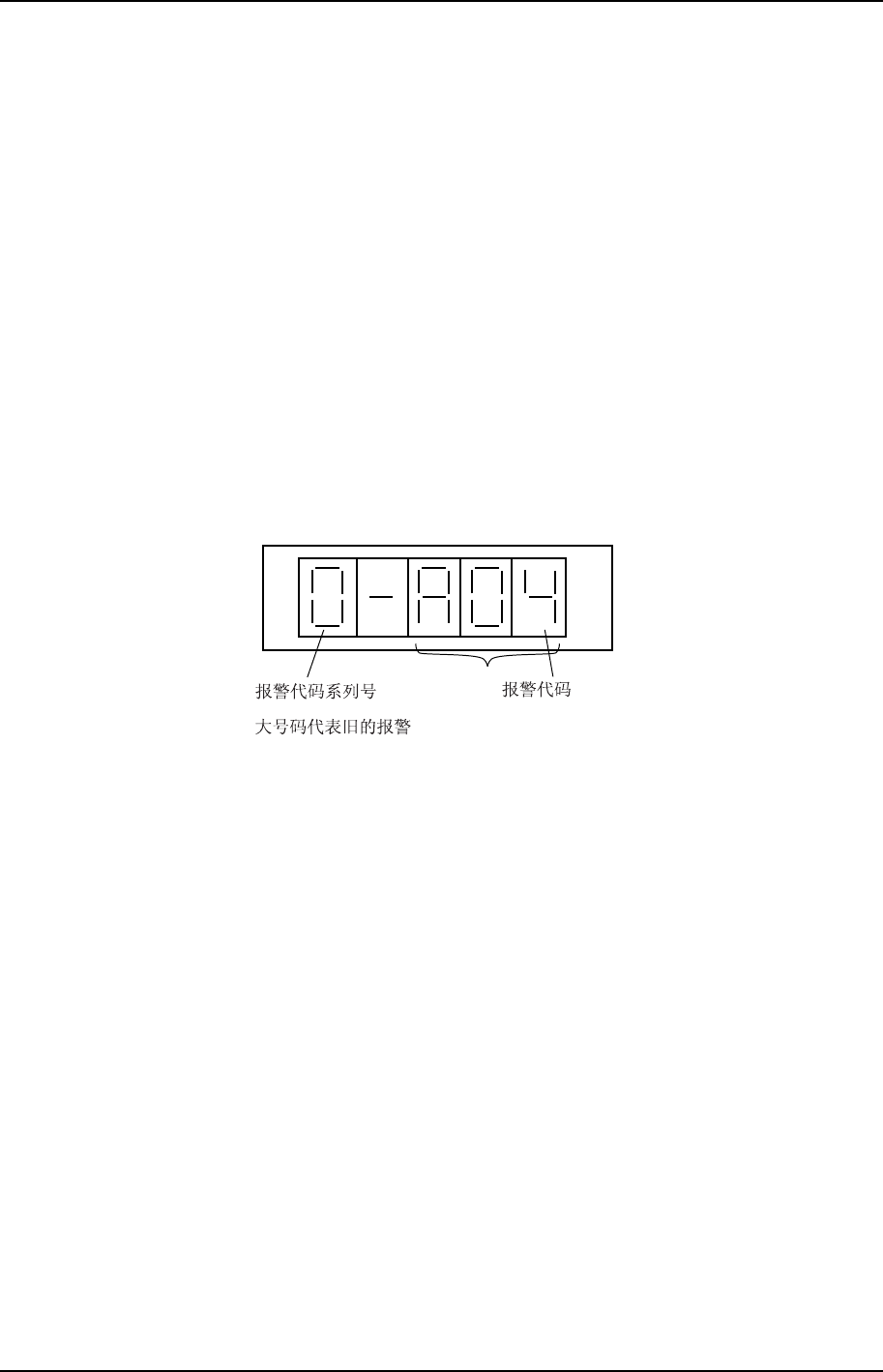

2. 按下[DSPL SET]-[DATA ENTER]按钮后，数字操作器显示面板上会显示下列表示。

QP3M4022S

3. 按下上下箭头的按钮，报警的顺序号就会滚动。

使用伺服放大器上的显示面板时

1. 按下[MODE/SET]后，请持续按住[DATA/SHIFT]一秒以上。

2. 显示报警代码。按下上下箭头的按钮后显示会滚动。（左端数字大的号码表示旧的报

警）。

Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w

第 2 章伺服放大器的调整第 4 部

CP-733E/743ME/743E 机械手册 4-2-6 Edition 2.1

2.3 润滑油冷却箱压力传感器放大器

2.3.1 下限值的变更方法

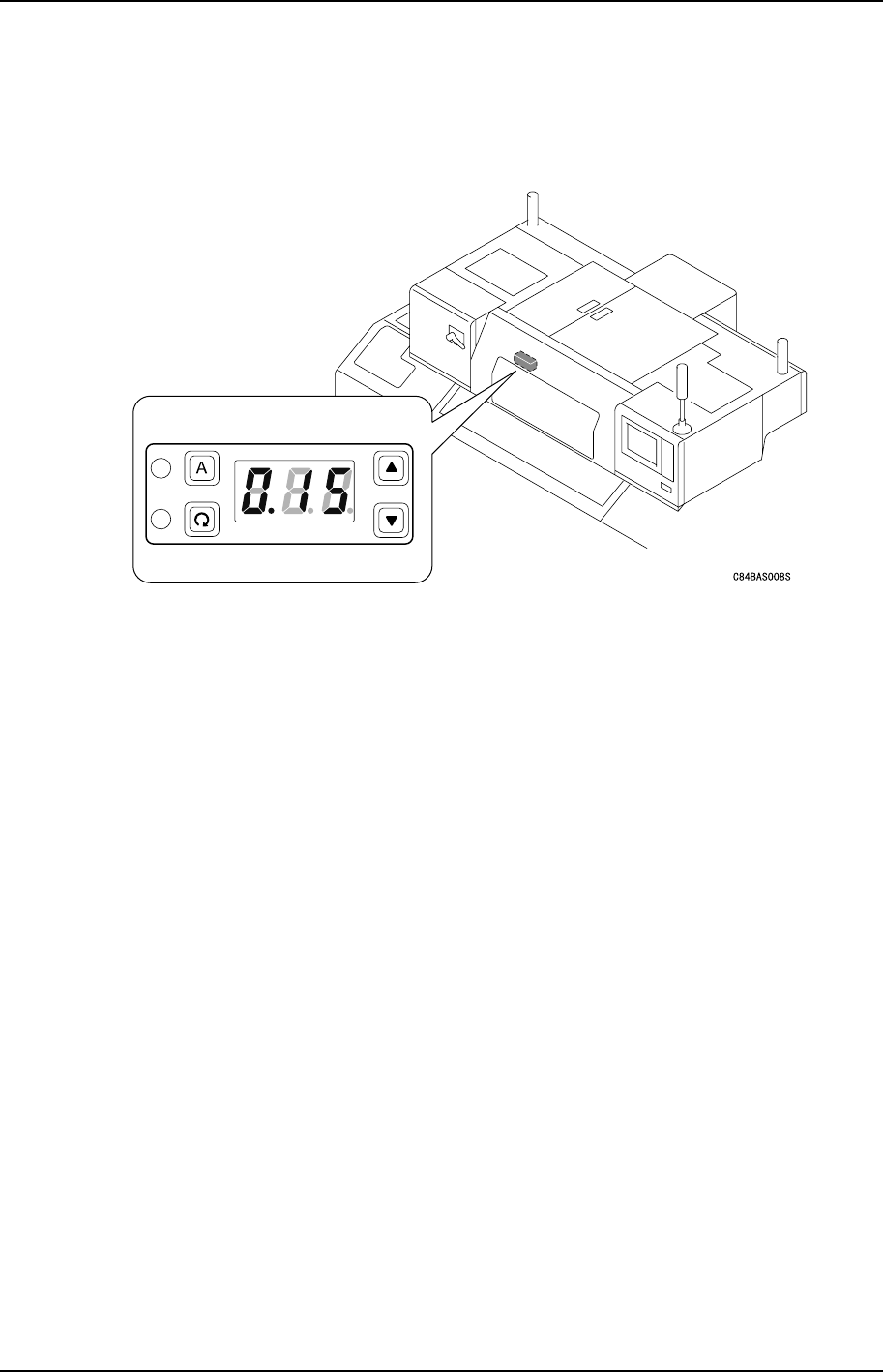

1. 放大器在下图的位置。请打开前罩。

2. 卸下放大器的塑料盖，按住插图按钮的同时按下插图按钮解除锁定（插图被显示）。

3. 按 2 下插图。“L”和现在值“0.15”被交替显示。

4. 按下插图、插图将“L”的数值变更成“0.18”。

5. 如果变更了设定，按下插图返回到现在的压力显示（显示是按照“0.00”[现在的压力]

→“H” →“L”→ “P”的顺序进行切换）。

6. 按住插图按钮的同时按下插图按钮进行锁定（插图被显示）。

7. 安装放大器的塑料盖。
