Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w 第 2 章 加油 第 3 部 CP-733E/743ME/743 E 机 械手册 3-2-22 Edition 2.1 1. 请取下机器上面的透明盖板，然后拧 松润滑油冷却箱上部的盖子。 <CP-733E> <CP-743E> <CP-743ME> C7SM3009S 2. 打开左侧后…
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 部 第 2 章 加油
Edition 2.1 3-2-21 CP-733E/743ME/743E 机械手册
2.16 驱动装置的加油处
要 点
润滑凸轮箱内的驱动装置的润滑油是存放在凸轮箱左侧的润滑油冷却箱内。
请每 3 年或者在机器每运转 12,000 小时后更换 1 次新的润滑油。另外，请同时进行驱动装
置冷却润滑油循环回路内的润滑油过滤器的更换和磁性分离器的清扫。
T014S
SHC 630 3 12000h
51
方 法
润滑油冷却箱内的润滑油是从 3 个排油拴处排出的。各个排油拴处排出的油量标准值如下图
所示。
首先，请准备好接收所排出润滑油的容器以及覆盖机器用的大张乙稀塑料(vinyl sheet)，和
纸盒箱。
C7SM3102S
(51)
2,000 3,000 cc
1,000 cc
y
(theta)
1,000 cc
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 2 章 加油 第 3 部
CP-733E/743ME/743E 机械手册 3-2-22 Edition 2.1

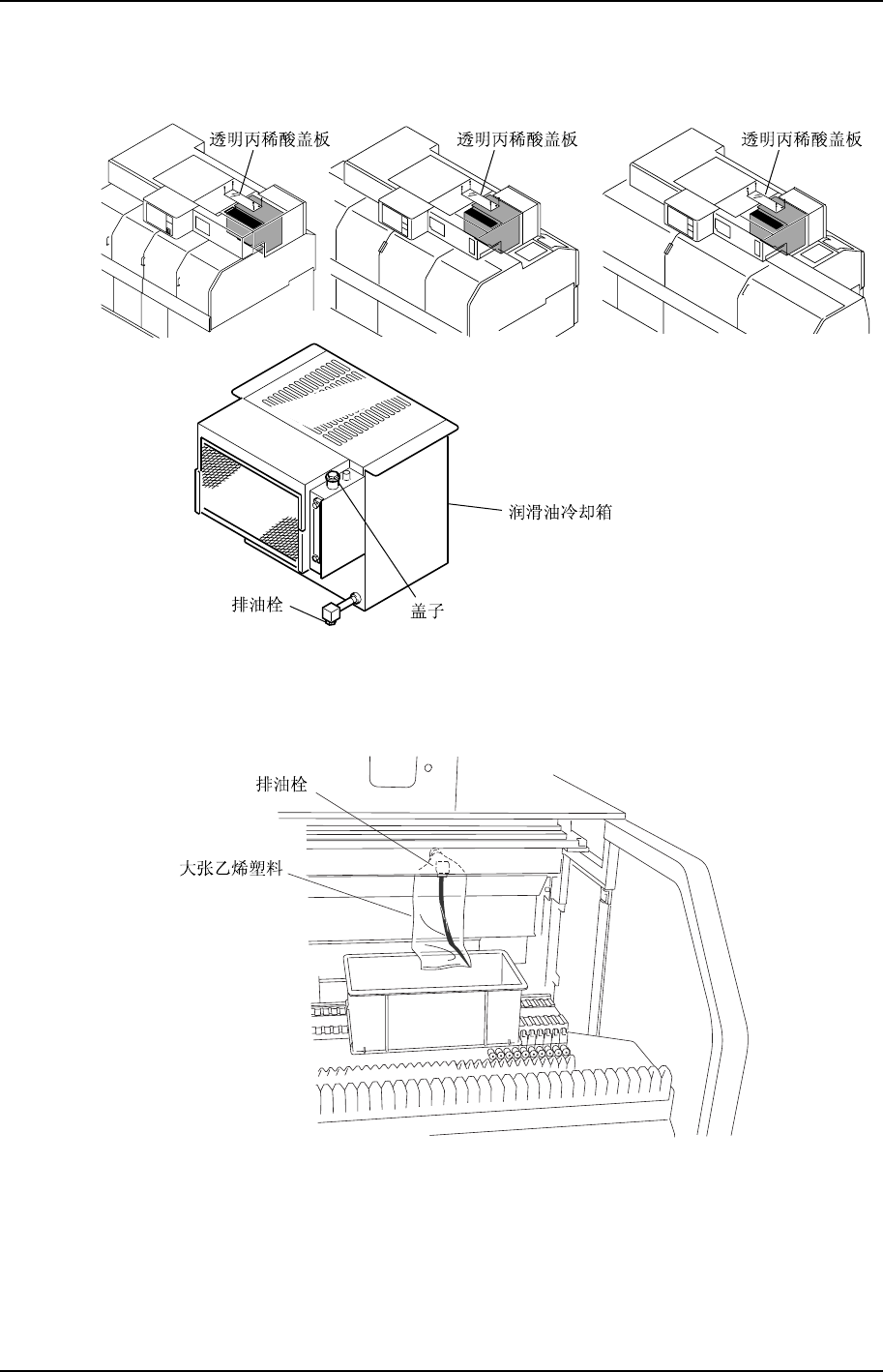

1. 请取下机器上面的透明盖板，然后拧松润滑油冷却箱上部的盖子。
<CP-733E> <CP-743E><CP-743ME>
C7SM3009S
2. 打开左侧后部的防护罩。
3. 从润滑油冷却箱部的排油拴处将润滑油排放出来。
请在排油拴的周围使用大张乙稀塑料将机器覆盖后，再将排油拴拧松，使润滑油排放
在接收容器中。
C7SM3103S
注意）
1. 在将润滑油排出时，请仔细的将机器覆盖好，以防润滑油洒落在机器上。
2. 对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 部 第 2 章 加油
Edition 2.1 3-2-23 CP-733E/743ME/743E 机械手册
4. 排完以后，请可靠地旋紧排油栓。
5. 请将后部中央的防护罩打开。
6. 在相机以及棱镜盒的周围使用大张乙稀塑料将其覆盖。
C7SM3104S
注意） 在将润滑油排出时，请仔细的将机器覆盖好，以防润滑油洒落在机器上。
7. 从吸嘴驱动装置部的排油拴处将润滑油排放出来。
请使用表面贴有乙稀塑料的纸盒箱制作一个斜面后，再将排油拴拧松，使润滑油排放
在接收容器中。
C7SM3105S
注意） 对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。
8. 排完以后，请可靠地旋紧排油栓。
