第 4 部 第 1 章 站的各部
Edition 2.1 4-1-35 CP-733E/743ME/743E 机械手册
1.11 机械阀的切换 (第 9 站)
要 点
通过 9st 的机械阀进行吸嘴内真空的 OFF/ON 的切换动作。将真空切换为 OFF 时，吸嘴内
的负压消失，元件失去吸着力。
确认元件是否贴装在生产电路板上。
C7SM4036S
ON OFF
1.11.1 销托座安装位置的确认
1. 按下［紧急停止］按钮，切断 200V 电源，使用 100V。
警 告
作业前必须要切断 200V 电源。
2. 对于所有的贴装工作头，确认下图（A）的距离为 8.9mm，确认时请使用专用治具
（Z9526DCPZ0371）
8.9 mm
C7SM4054S
A
Z9526ADCPJ0371
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 1 章 站的各部 第 4 部
CP-733E/743ME/743E 机械手册 4-1-36 Edition 2.1

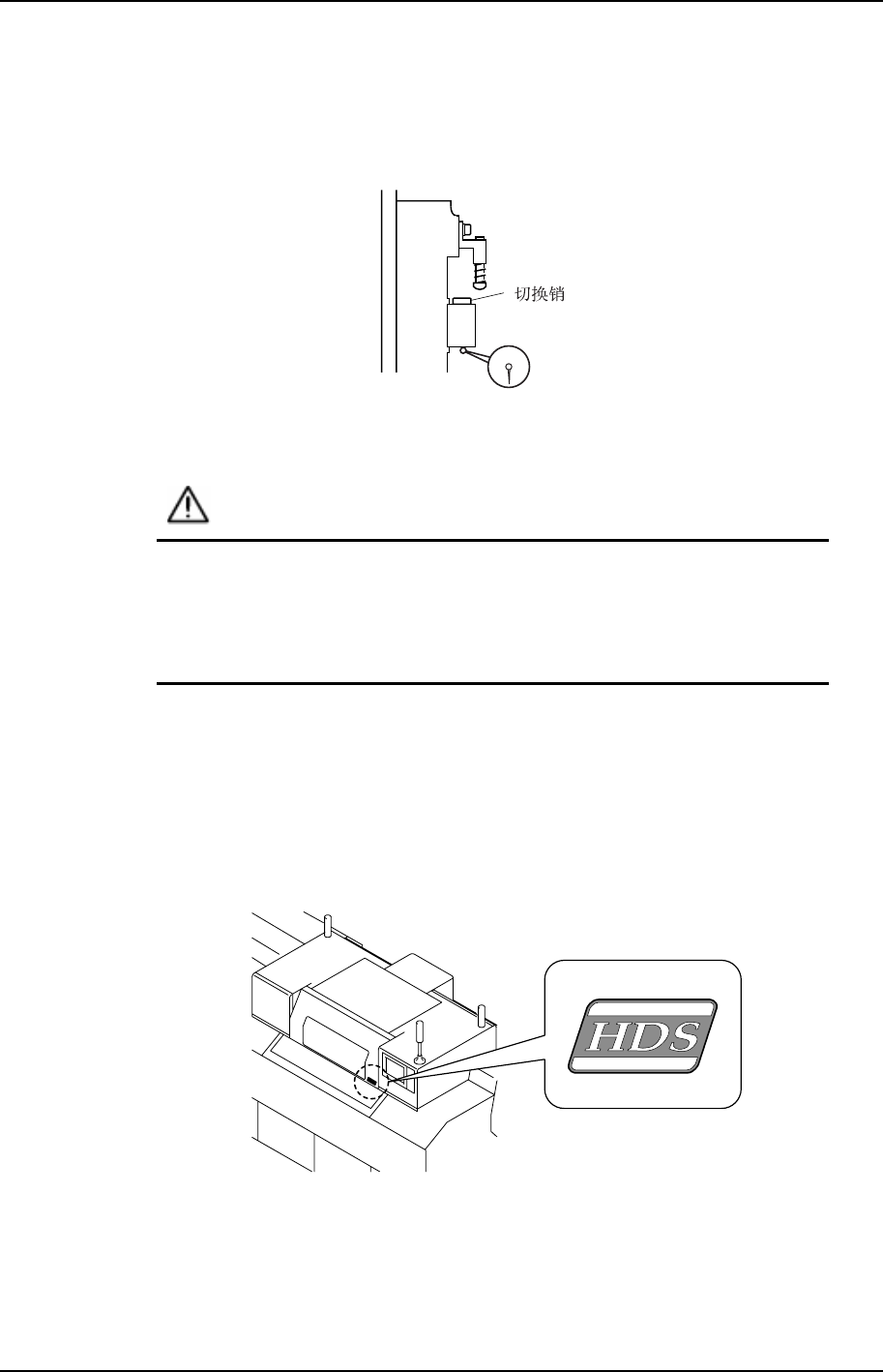

1.11.2 阀切换杆高度的调整
请在已经完成了贴装时吸嘴的上下动作的调整后，在基准贴装工作头上进行此调整。(参照
1.10 贴装时吸嘴的上下动作)。所谓基准贴装工作头，是指切换销在如下图所示的升起状态
时，测定所有贴装工作头的切换销下面的高度，高度最低的那个贴装工作头。
C7SM4055S
1. 按下［紧急停止］按钮，切断 200V 电源，使用 100V。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置(0 度)以外的情况下，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时，请充分注意安全。
2. 在凸轮角度 0 度时，将 9st 吸嘴上下电磁阀设置为 ON，使凸轮杆开始动作。
3. 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 180 度。
备注) 请将 HDS 对应机的凸轮角度旋转到 190 度。
对于 HDS 对应机，在其前面防护罩上贴有 HDS 标记。
HDS: High Density Specification
CP-743E
C7SM4068S
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 4 部 第 1 章 站的各部
Edition 2.1 4-1-37 CP-733E/743ME/743E 机械手册
4. 松开安装螺拴来调整固定杆的高度，使用厚薄规进行测量, 使机械阀的下面与固定杆
的间隙为 1.9mm。这时，推块下降 0.1mm。
1.9 mm
0.1 mm
C7SM4037S
1.9 mm
注意) 请不要随意调整控速件。出厂时已经调整到正压 15.0±0.5kPa (13st 为 7.0±0.5kPa)。因为
调整时需要压力计，请不要随意进行调整。
