Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w 第 3 部 第 3 章 消耗品的更换 Edition 2.0 3-3-1 1 CP-733E/743ME/743E 机械手册 3. 打开皮带防护罩。 C7SM3057S 4. 取下马达皮带轮，交换皮带。 C7SM3063S 5. 确认已交换完的皮带的 张力，如果张力值不在规定范围 内时，以 0.1mm 程度渐渐地 偏移马…
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 章 消耗品的更换 第 3 部
CP-733E/743ME/743E 机械手册 3-3-10 Edition 2.0
3.7 真空泵用皮带的更换
要 点
请在皮带断裂和损伤时更换皮带。
方 法
警 告
作业前切断主电源。
真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。
1. 拆下固定住真空泵台座的螺拴，拔下导线的连接插头。
C7SM3055S
2. 把真空泵从台座上拉出来。
C7SM3056S
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 部 第 3 章 消耗品的更换
Edition 2.0 3-3-11 CP-733E/743ME/743E 机械手册

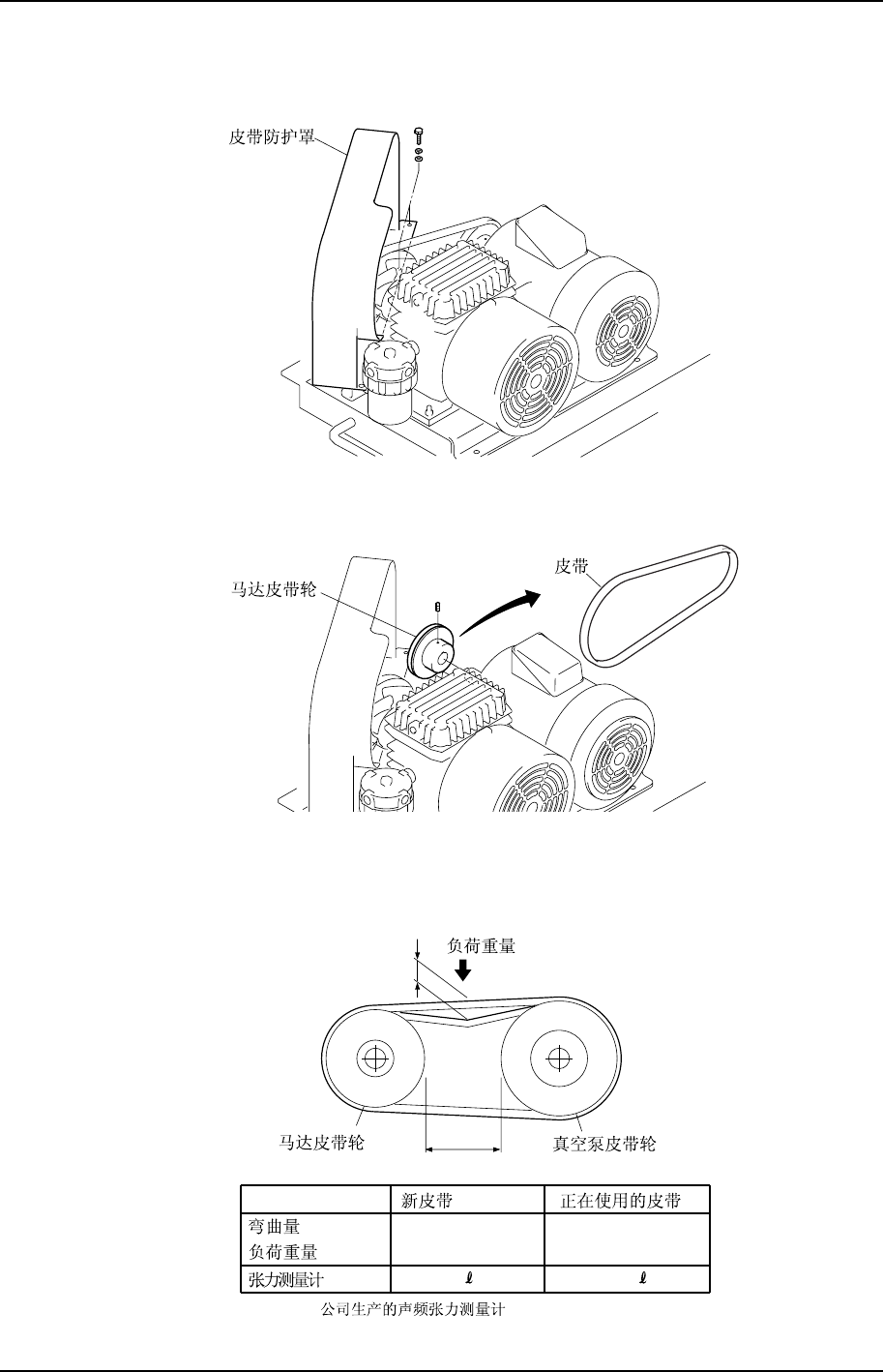

3. 打开皮带防护罩。
C7SM3057S
4. 取下马达皮带轮，交换皮带。
C7SM3063S
5. 确认已交换完的皮带的张力，如果张力值不在规定范围内时，以 0.1mm 程度渐渐地
偏移马达，调整 L 的尺寸。
20 - 26 b
C7SM3064S
L
1.8 mm
1.8 mm
0.50 - 0.60 kg
1.8 mm
0.38 - 0.46 kg
*
* :
GATES
28 - 34 b
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 章 消耗品的更换 第 3 部
CP-733E/743ME/743E 机械手册 3-3-12 Edition 2.0
3.8 真空泵内叶片和轴承的更换。
要 点
真空泵的叶片由 6 片叶片组成，在叶片破损时，真空泵会发出异常声音，真空度降低。交换
叶片时请同时交换轴承。
方 法
警 告
作业前切断电源。
真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。
拆开步骤
1. 取出真空泵，取出的方法顺序请参照（本章 3.7 真空泵用皮带的交换）
C7SM3056S
2. 把管道从托架上拆下来。
C7SM3058S
