Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 章 消耗品的更换 第 3 部
CP-733E/743ME/743E 机械手册 3-3-4 Edition 2.0

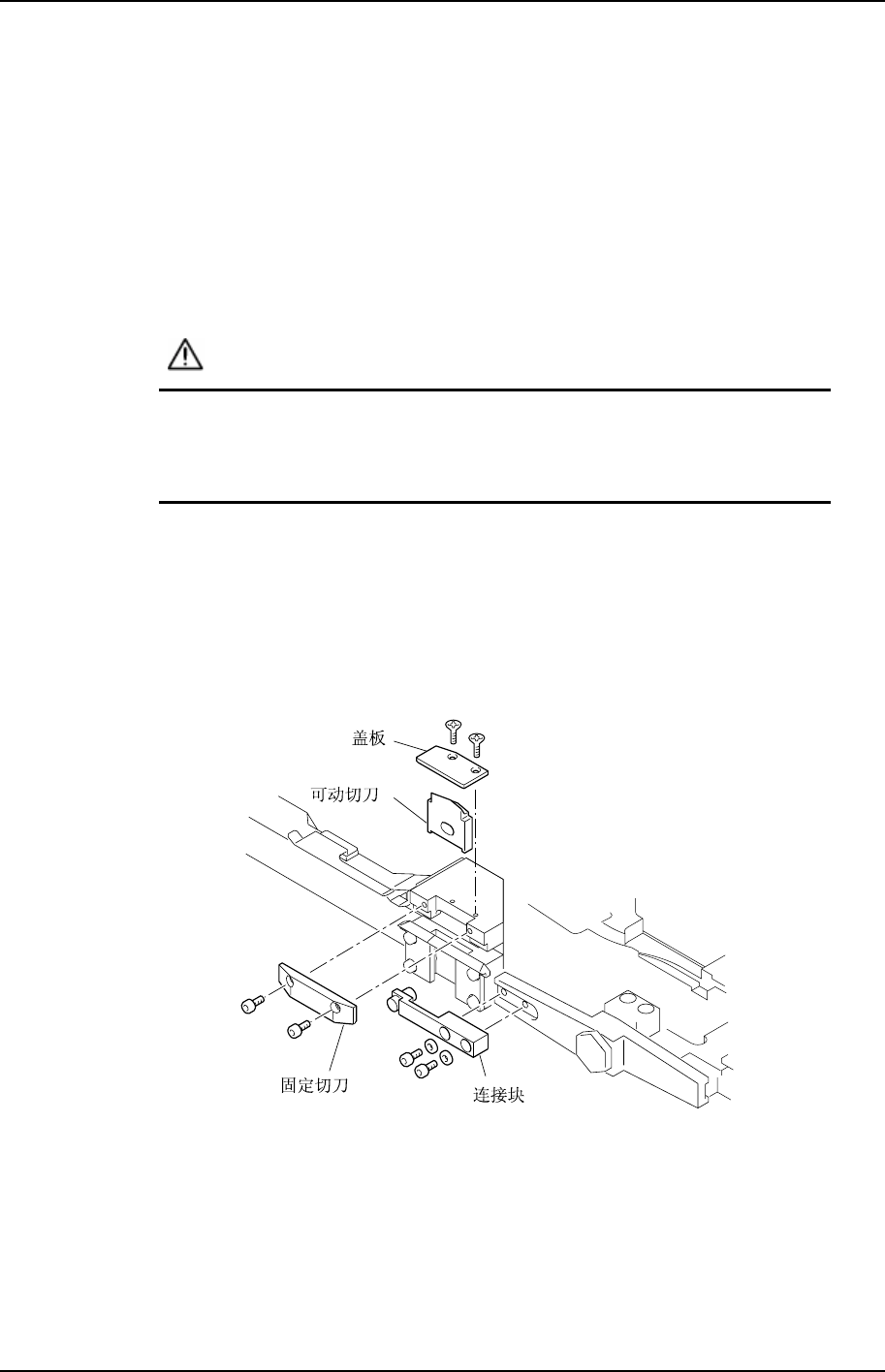

3.3 废料带切刀的更换
要 点
由于切刀的破损引起料带切断的不良，将导致废料带堵塞以及供料器送料的不良。
方 法
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置(0 度)以外的情况下，因为弹簧弹力的作用，会发生
回转。在机器内部作业时，请充分注意安全。
1. 拆下废料带切刀上部的盖板。
2. 拆下安装固定切刀用的 2 个螺丝。
3. 拆下安装在可动切刀的连接块上的 2 个螺丝。
4. 装上新的固定切刀和可动切刀。
备注) 安装可动切刀前请在转动部位涂上润滑油。（参照第 2 章 2.6 废料带切断的加油处）
C7SM3052S
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 部 第 3 章 消耗品的更换
Edition 2.0 3-3-5 CP-733E/743ME/743E 机械手册

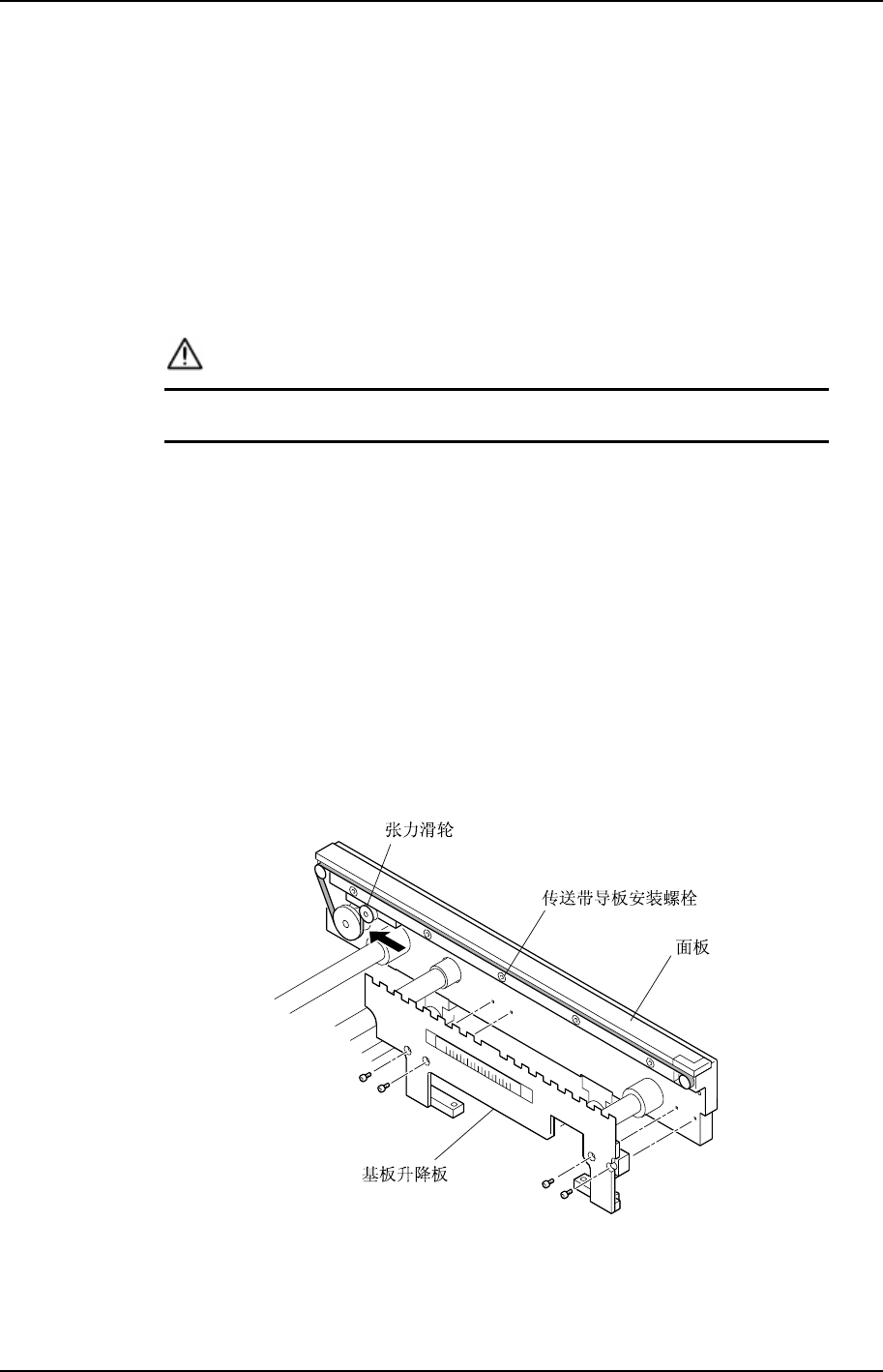

3.4 搬运轨道传送带的更换
要 点
在搬运轨道传送带断裂, 损伤时请进行更换。
方 法
警 告
作业前请切断主电源。
1. 请拆下电路板升降板。
2. 拧松固定张力滑轮的螺丝，放松皮带的张力。
3. 拧松传送带导板的安装螺栓。
4. 更换搬运轨道的传送带。
5. 把厚度为 0.3mm 的厚薄规放入传送带与面板的中间，在保证两者为 0.3mm 间隙的情
况下拧紧传送带导板的安装螺栓。
6. 用 1 到 1.5 公斤的力沿着箭头方向加在传送带上并保持拉紧的状态，拧紧张力滑轮的
螺丝。
备注) 一边以 1-2mm 朝箭头方向拉紧张力滑轮，一边拧紧螺丝，也能够给传送带加上规定的
张力。
C7SM3053S
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 章 消耗品的更换 第 3 部
CP-733E/743ME/743E 机械手册 3-3-6 Edition 2.0
搬运轨道传送带的张力按照以下的规定值。
请在图中的箭头处用张力计来测定。
CP-733E
373Hz 15
CP-743ME / 743E
298Hz 15
57.34 mm
71.888 mm
C7SM3110S
