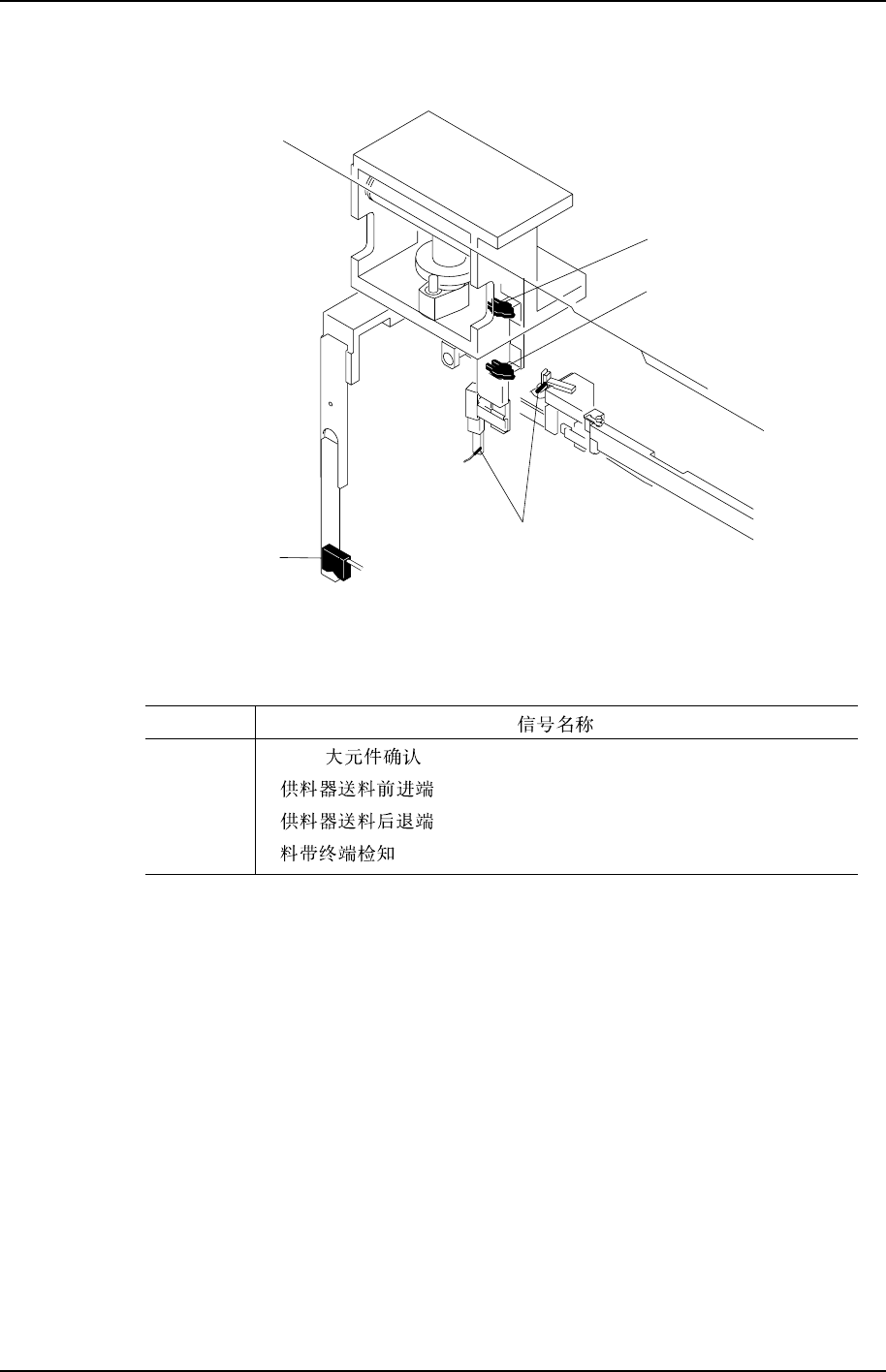

Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w 第 3 章 传感器配置图 第1部 CP-733E/743ME/743 E 机 械手册 1-3-10 Edition 2.0 送料部分 (第 1 ， 2 站) X03C X03B X036 X03D C7SM1030S C7SM1T10S X036 X03B X03C X03D ST2 Sensor No.
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 1 部 第 3 章 传感器配置图
Edition 2.0 1-3-9 CP-733E/743ME/743E 机械手册

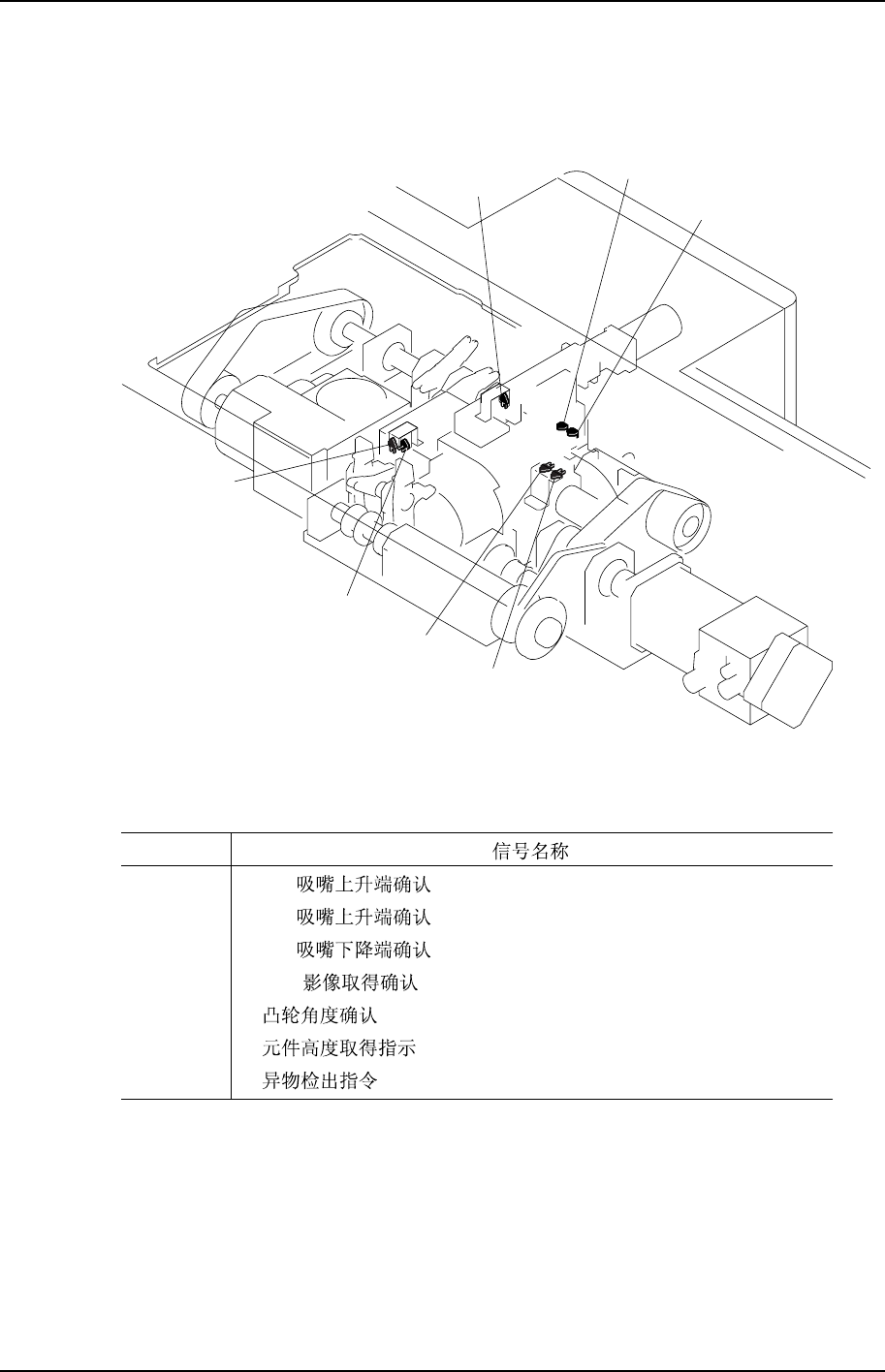

凸轮箱
X030
(10LS-31)
(10LS-34)
(10LS-9)
(10LS-12)
X033
X032
C7SM1029S
C7SM1T09S
X030
X032
X033
(10LS-9)
(10LS-12)
(10LS-31)
(10LS-34)
ST1
ST9
ST9
(ST5 )
(
)
(
)
(
)
Sensor No.
备注) 括号内的传感器不显示在 I/O 表上。
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 章 传感器配置图 第1部
CP-733E/743ME/743E 机械手册 1-3-10 Edition 2.0
送料部分 (第 1，2 站)
X03C
X03B
X036
X03D
C7SM1030S
C7SM1T10S
X036
X03B
X03C
X03D
ST2
Sensor No.
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 1 部 第 3 章 传感器配置图
Edition 2.0 1-3-11 CP-733E/743ME/743E 机械手册

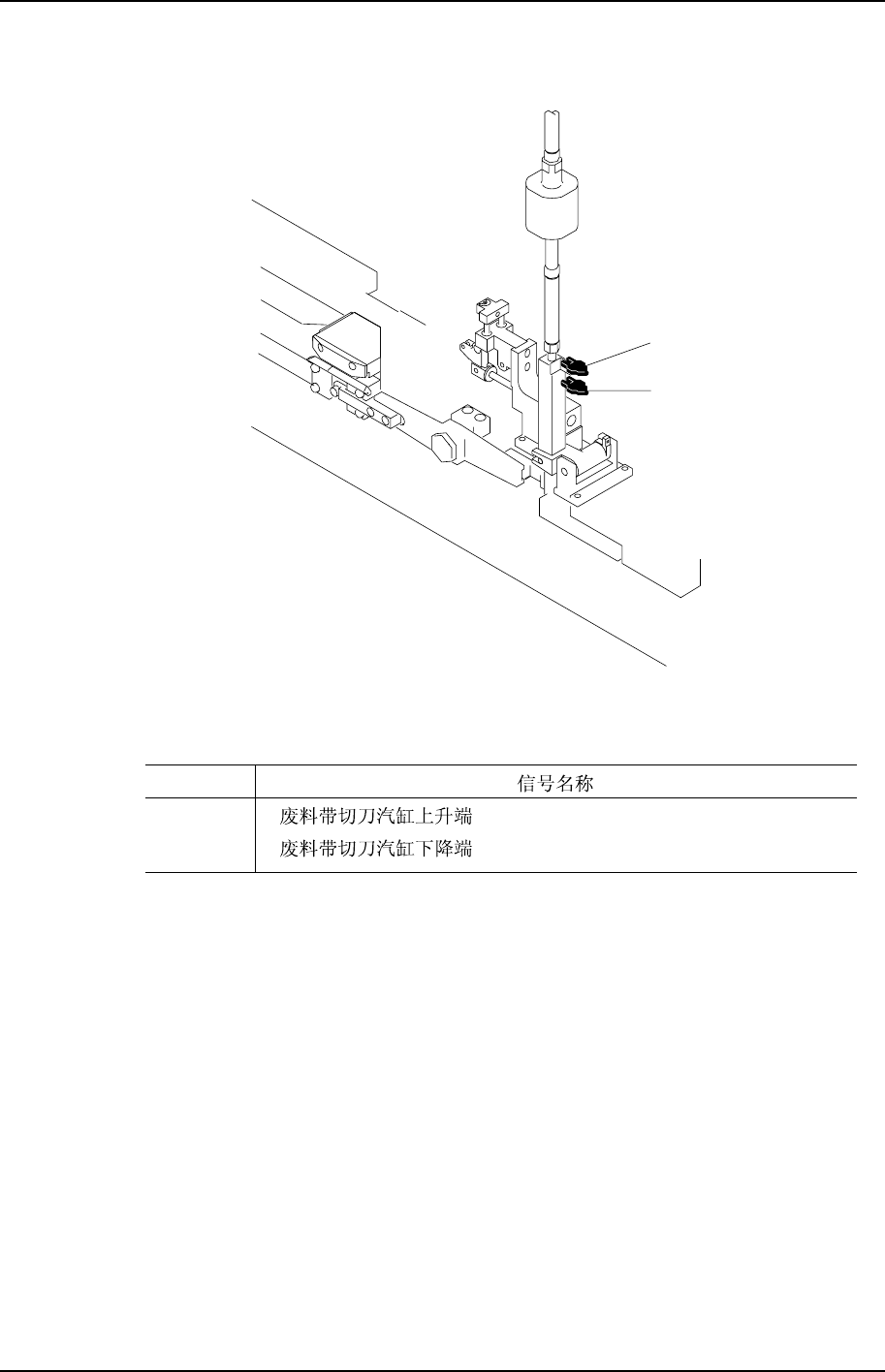

料带切断 (第 1 站)
X04E
X04D
C7SM1031S
C7SM1T11S
X04D
X04E
Sensor No.
