3.8 真空泵内叶片和轴承的更换。
要 点
真空泵的叶片由 6 片叶片组成，在叶片破损时，真空泵会发出异常声音，真空度降低。交换
叶片时请同时交换轴承。
方 法
警 告
作业前切断电源。
真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。
拆开步骤

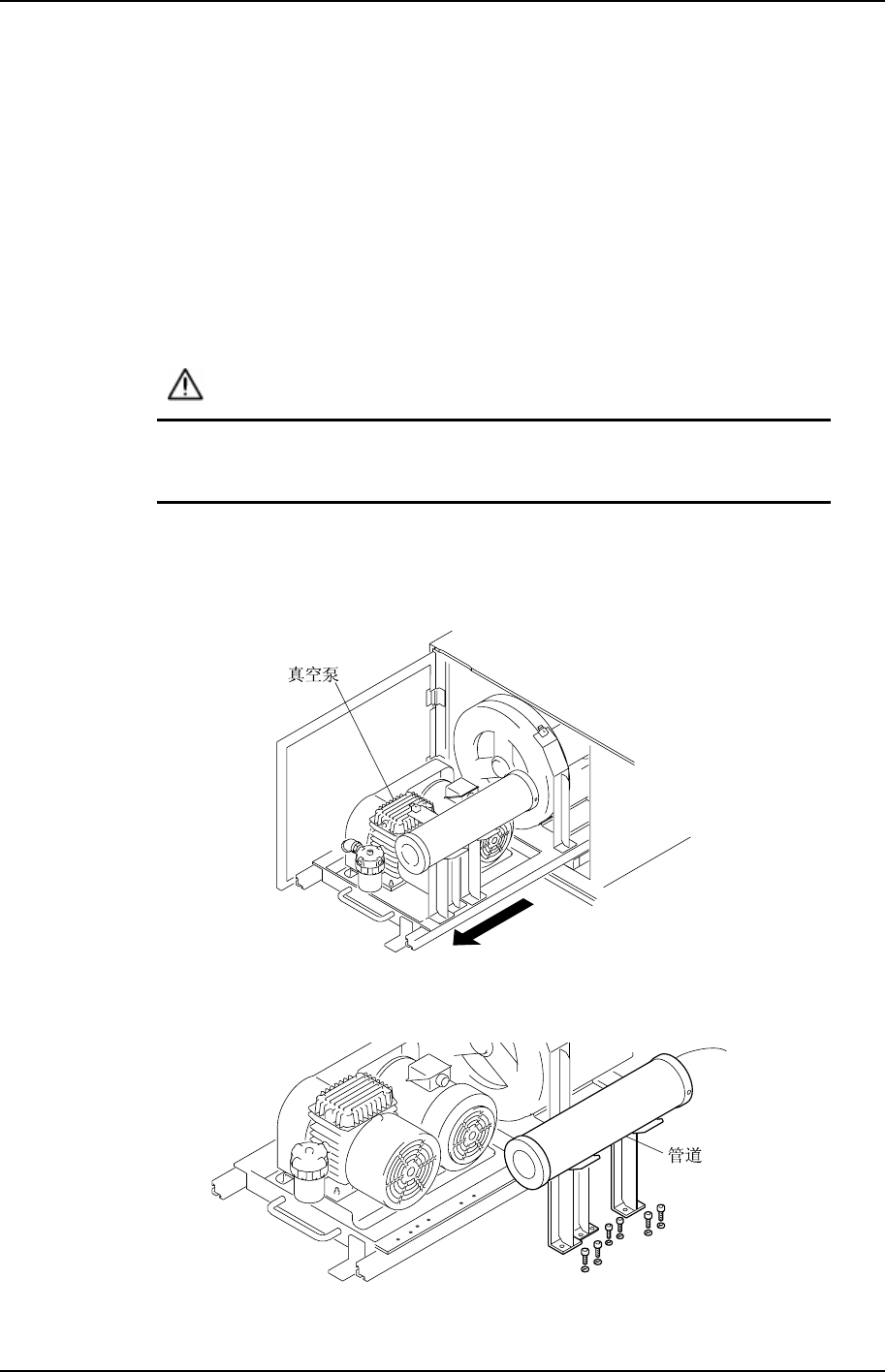

1. 取出真空泵，取出的方法顺序请参照（本章 3.7 真空泵用皮带的交换）
C7SM3056S
2. 把管道从托架上拆下来。
C7SM3058S
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 部 第 3 章 消耗品的更换
Edition 2.0 3-3-13 CP-733E/743ME/743E 机械手册
3. 打开皮带防护罩。
C7SM3057S
4. 取出皮带轮及皮带轮风扇，把真空泵本体从台座上取出来。
C7SM3065S
注意) 出于以下原因，请不要把空气过滤器从真空泵上拆下来。
1. 和真空泵的连接管，以及过滤器套有损坏的可能性。
2. 连接管的切断碎屑或者其他赃物会进入真空泵内。
5. 将消音器和逆向制动阀从真空泵上取下。
C7SM3066S
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 章 消耗品的更换 第 3 部
CP-733E/743ME/743E 机械手册 3-3-14 Edition 2.0

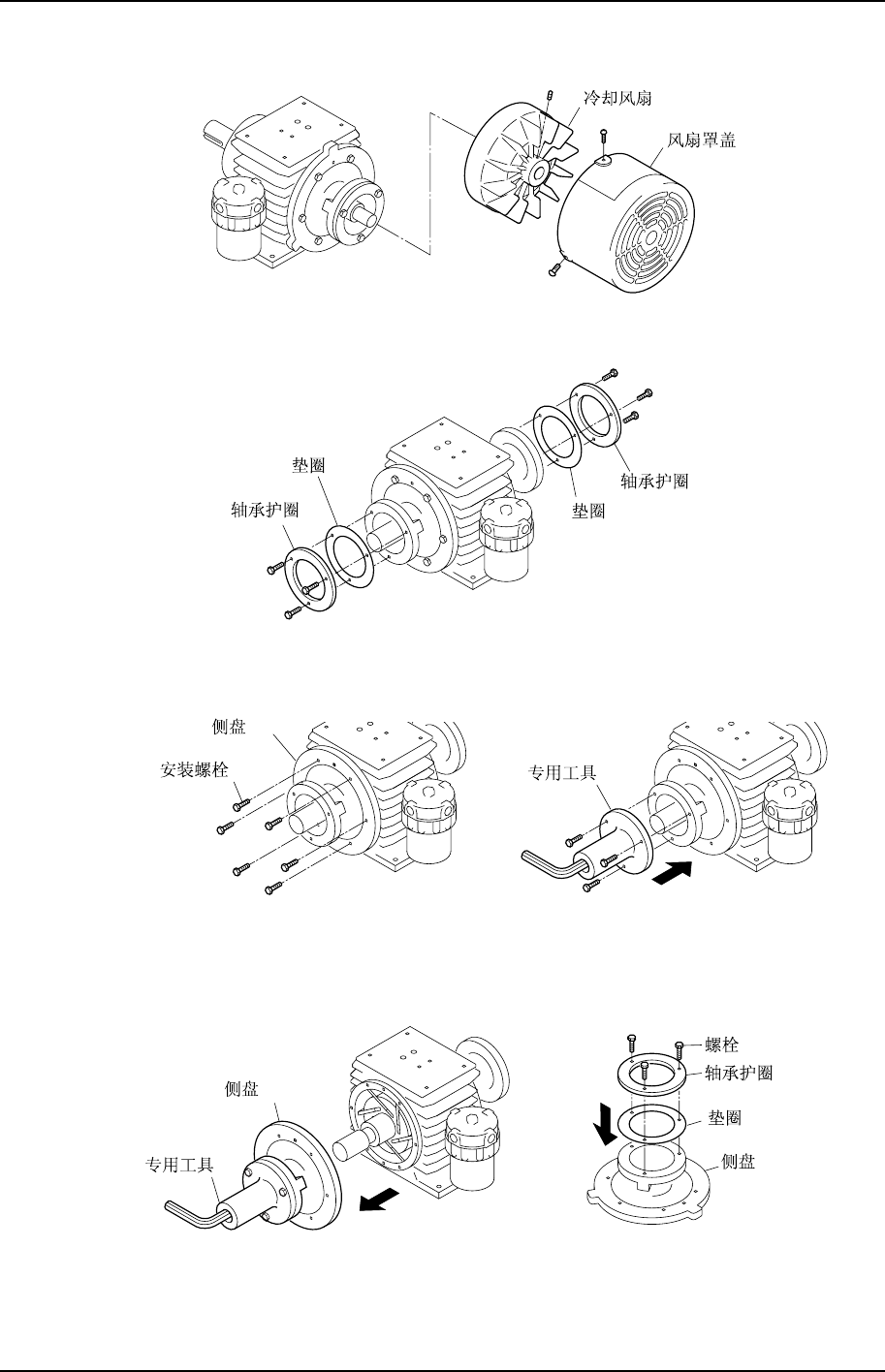

6. 取下风扇罩盖和冷却风扇。
C7SM3067S
7. 取下轴承护圈和垫圈。
C7SM3068S
8. 取下侧盘 B 的安装螺栓，并使用这些安装螺栓将专用工具固定在侧盘 B 上。
C7SM3069S
B
9. 往外拉专用工具取下侧盘 B，再 从 侧 盘 B 处拆下专用工具，将在第 7 项中拆下的轴承
护圈和垫片与侧盘 B 进行组装。但是不要把螺栓拧得很紧，而是松开大约 1 毫米左右。
B
C7SM3070S
注意) 不要使侧盘 B 和气缸的内面受到损伤。
