第 2 章 加油 第 3 部
CP-733E/743ME/743E 机械手册 3-2-4 Edition 2.1
加油处和加油方法

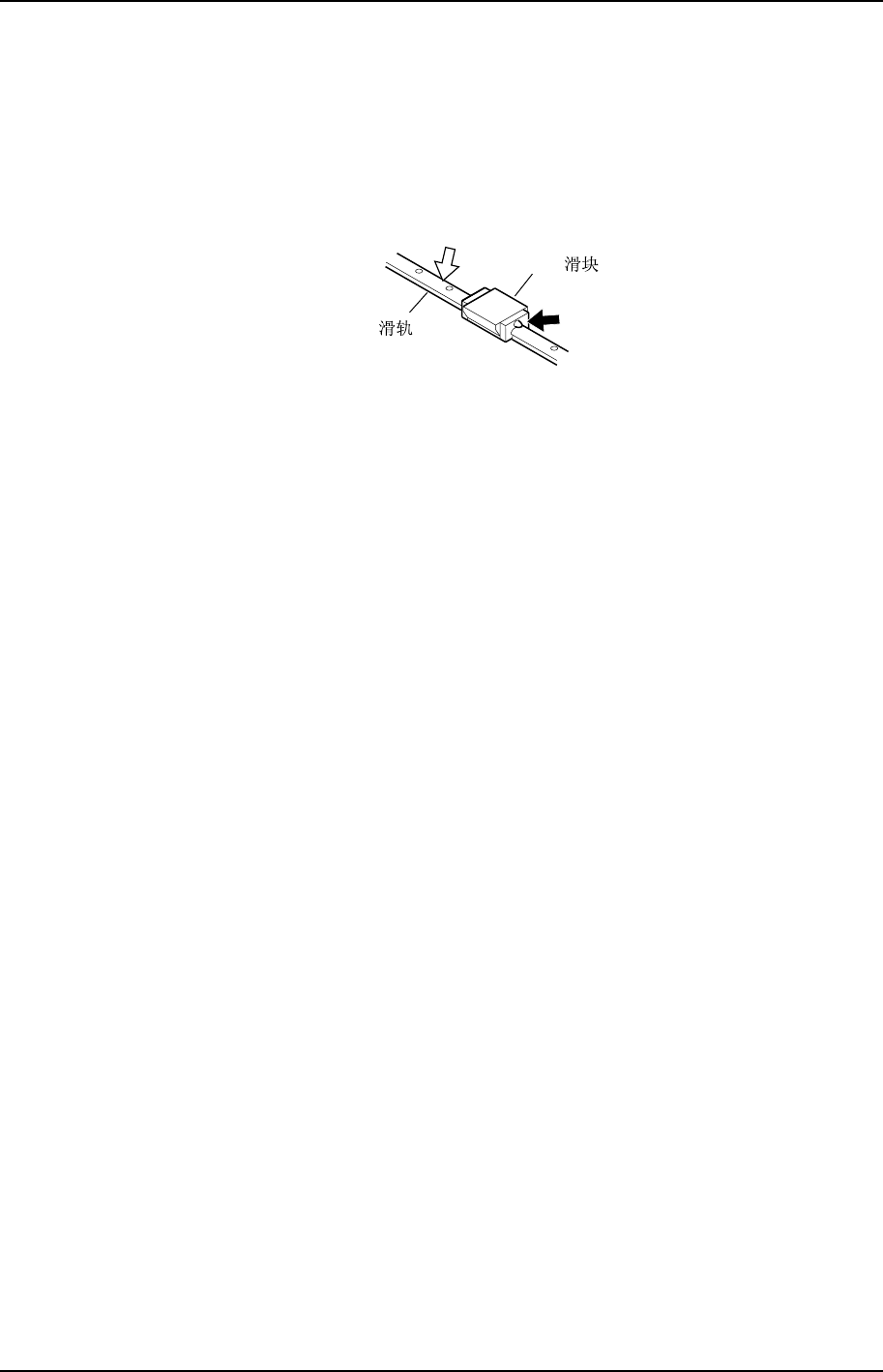

在插图中，加油处由箭头和编号表示。
白箭头的地方表示在润滑部分的表面上涂上润滑油。
黑箭头表示油嘴部分，请使用加油泵来注入润滑油。
LM
LM
(1)
(2)
C7SM3004S
备注） 即使在没有油嘴的 LM 滑块的地方，通过在滑块和 LM 滑轨间（轴承漕部）涂上润滑油，轴承
球和滚珠上所附的润滑油就可以在 LM 滑块内部进行润滑。
关于加油检查清单
本章末尾列出了加油检查清单。请按照以下要领进行加油作业的检查。
1. 使用插图中的参照编号来确认加油处。
2. 在进行适当的加油作业以后，请在检查栏中做上记号。
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 部 第 2 章 加油
Edition 2.1 3-2-5 CP-733E/743ME/743E 机械手册

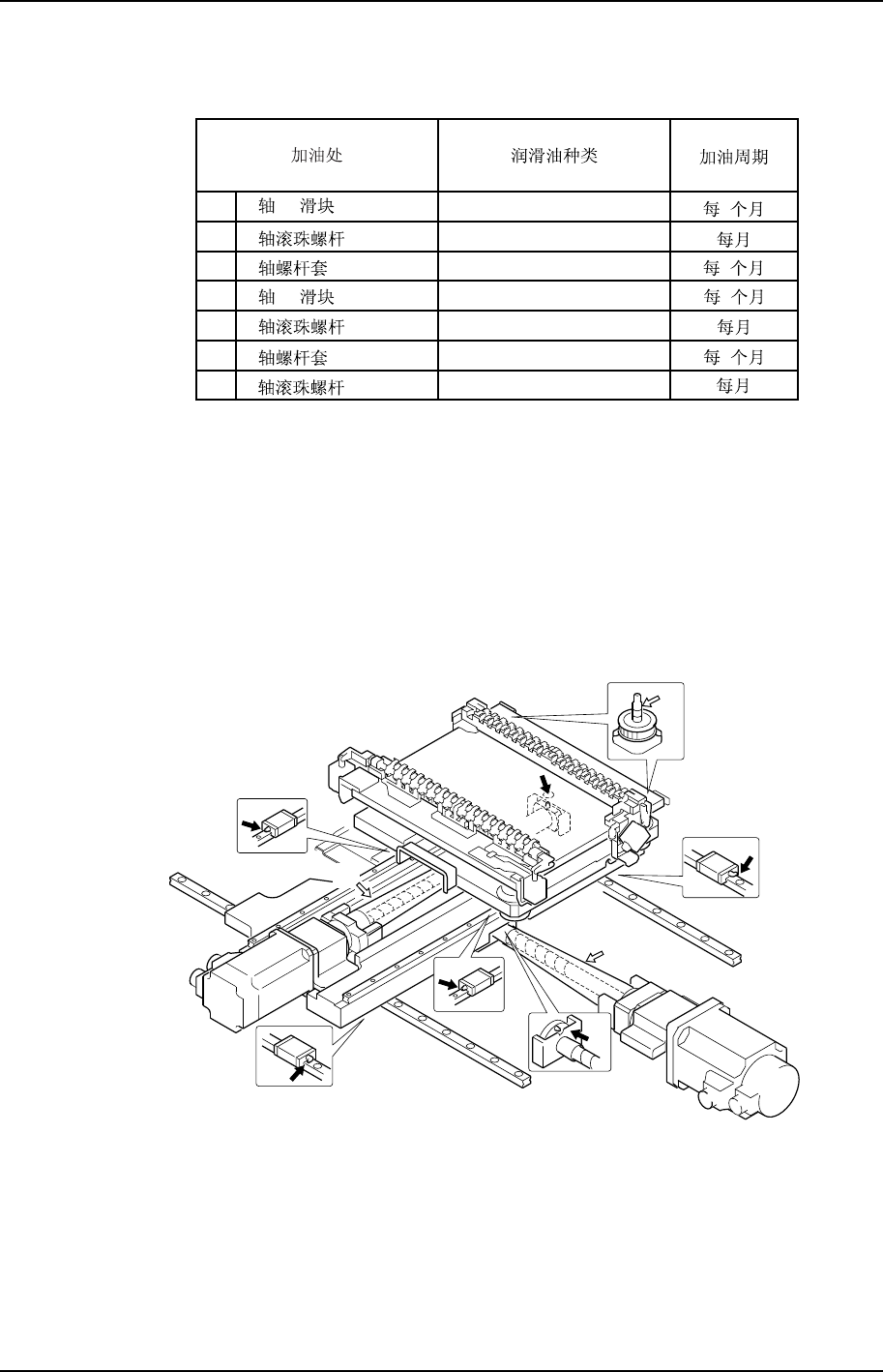

2.1 贴装平台的加油处
T001S
X LM
6
7
1
2
3
4
5
X
X
Y LM
Y
Y
Z
Daphne Exponex NO.2
Multemp LRL3
Daphne Super Multi Oil 32
Multemp SRL
Daphne Super Multi Oil 32
Multemp LRL3
Daphne Exponex NO.2
3
3
3
3
注意) 在 Y 轴螺杆套的润滑油干燥时, 即使没有到达加油周期也有必要进行加油。请使用毛刷沾上少
量润滑油进行润滑作业。
此时, 请注意不要使手在 Y 轴螺杆套收缩时受伤。此外, 随意脱卸螺杆套有可能使机器受损。
插图中的箭头表示加油处，特别是黑箭头表示处必须用加油泵来加油。
注意) 对于 X 轴/Y 轴的各滚珠螺杆, 必须使用加油泵来给加油嘴加油。如果直接用手将润滑油涂在滚
珠螺杆上, 有可能使手在螺杆套收缩时受伤。此外, 随意脱卸螺杆套有可能使机器受损。
(1)
(1)
(4)
(4)
(2)
(5)
(7)
C7SM3011S
(6)
(3)
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 2 章 加油 第 3 部
CP-733E/743ME/743E 机械手册 3-2-6 Edition 2.1

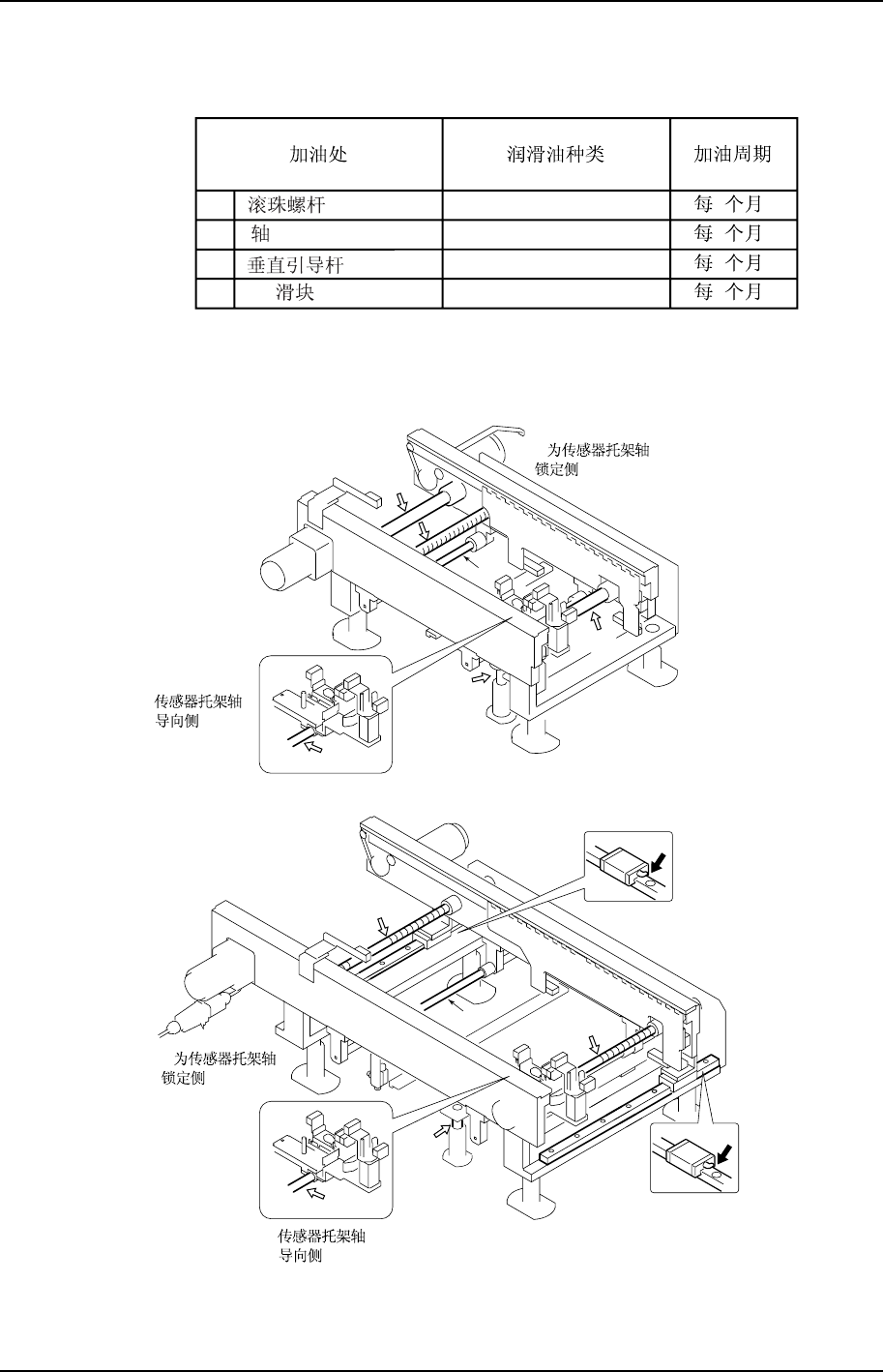

2.2 搬运轨道的加油处
T002S
8
9
10
11
Daphne Exponex NO.2
Daphne Exponex NO.2
Daphne Exponex NO.2
Daphne Exponex NO.2
LM
6
6
6
6
插图中的箭头表示加油处。特别是黑箭头表示处必须用加油泵来加油。
注意） 绝对不要给 A 轴加油。
(8)
(8)
(8)
A
A
(9)
(11)
C7SM3012S
(10)
(10)
(9)
(9)
(9)
<CP-732E/733E>
<CP-742ME/743ME>
<CP-742E/743E>
(11)
A
( )
A
( )
( )
( )
备注） 上图表示载入侧搬运轨道，送出侧搬运轨道以同样方法加油。
