第 3 部第 1 章清扫

Edition 2.1 3-1-17 CP-733E/743ME/743E 机械手册

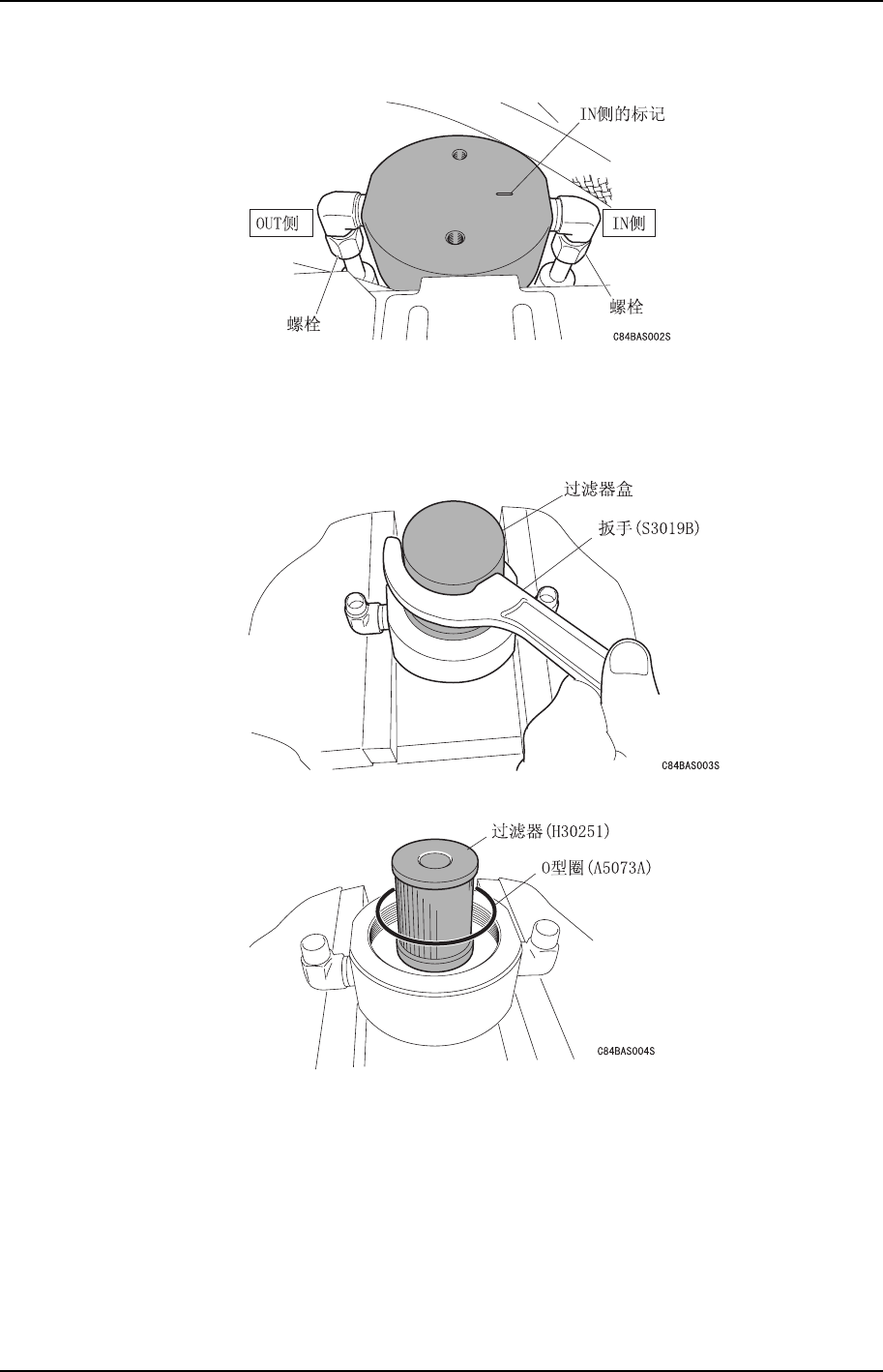

3. 松开螺栓，拆下管子取出润滑油过虑器。

注意）拆下管子时，有可能润滑油溢出，请注意不要使润滑油溢出。

4. 将拆下的润滑油过虑器翻过来，用台虎钳等固定。使用专用扳手打开过滤器盒。

5. 更换过滤器和 O 型圈。

6. 按照与拆下的相反步骤返回原处。

注意）

1. 在安装管子时，请注意不要将 IN 与 OUT 搞错。划有线的侧为 IN 侧（参照步骤 3 的插图）。

2. 安装后，请确认管子没有与变速皮带接触。

Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w

第 1 章清扫第 3 部

CP-733E/743ME/743E 机械手册 3-1-18 Edition 2.1

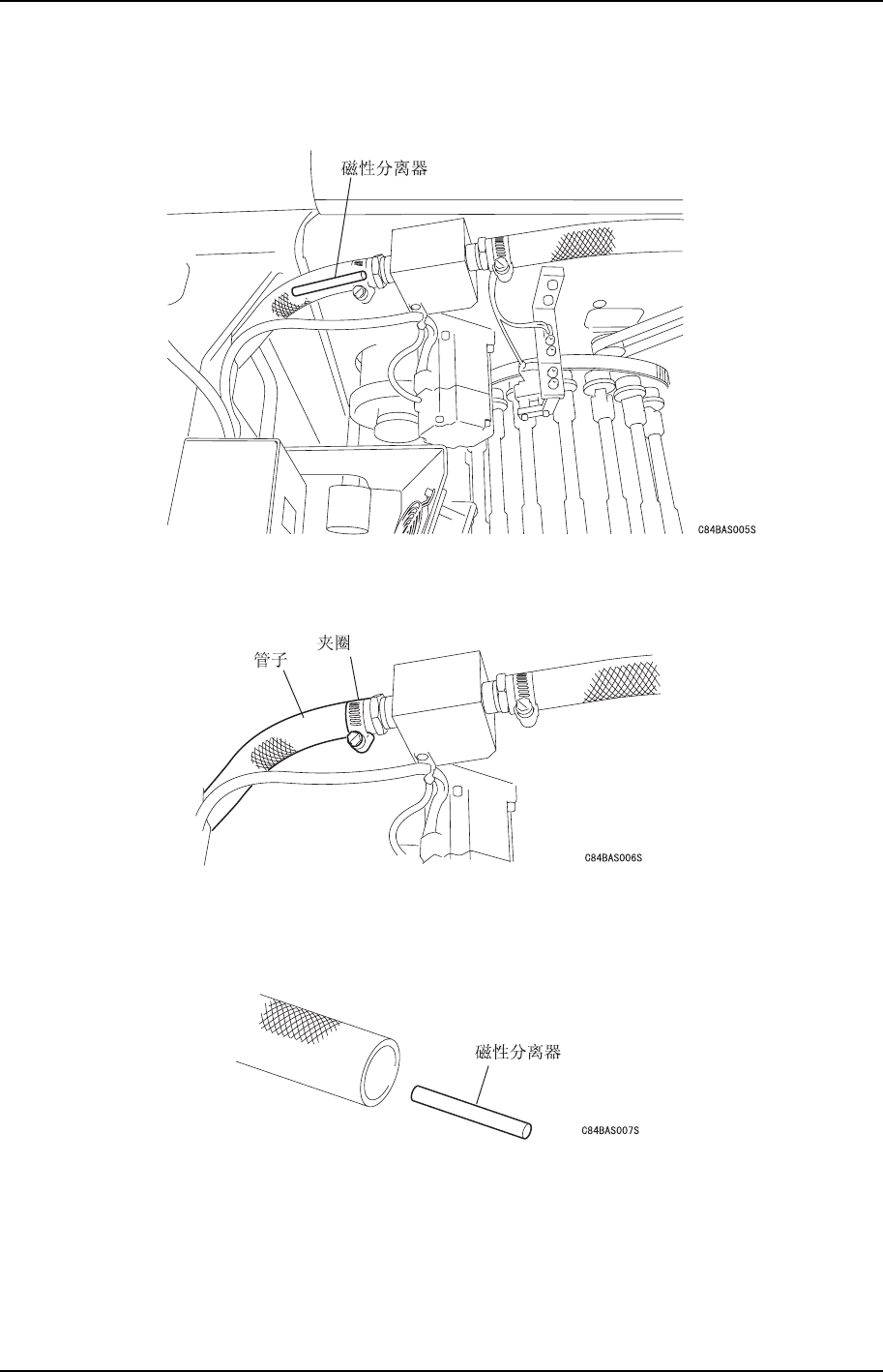

磁性分离器的清扫

1. 磁性分离器在润滑油管子内（参照下图）。请确认已经放掉了所有的润滑油。

注意）由于磁性分离器漂浮在润滑油管子中，有可能移动到润滑油冷却箱处。

2. 请拆下夹圈拔下管子。

注意）磁性分离器的大小为Φ8×100mm。

3. 请取出磁性分离器（图号：DCPA3120）用回丝等擦拭，取除污垢。

4. 如果作业结束，请将磁性分离器返回到管子内并安装润滑油管子。

Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w

第 3 部第 1 章清扫

Edition 2.1 3-1-19 CP-733E/743ME/743E 机械手册

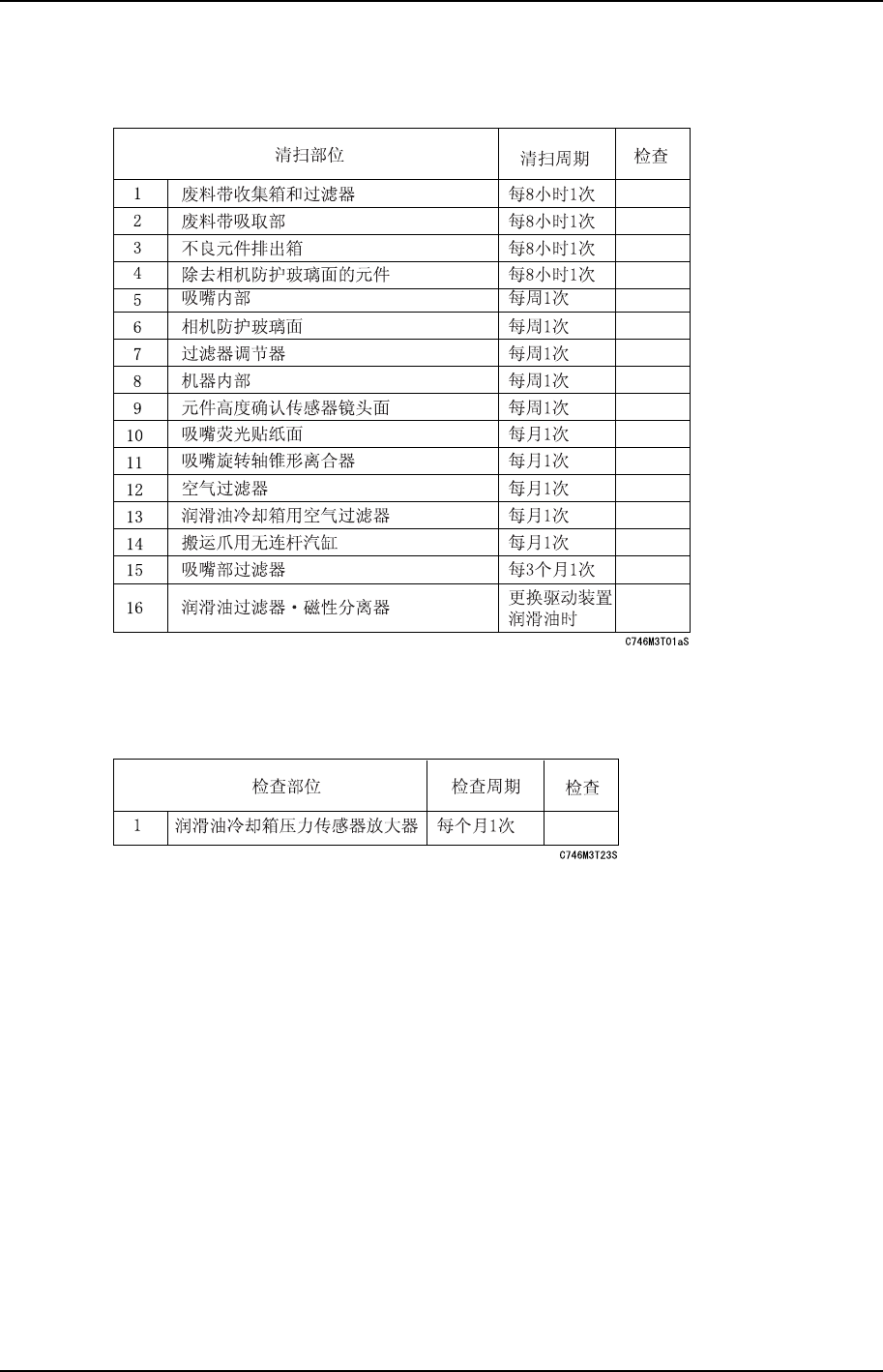

清扫检查清单

检查清单
