Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 4 部
调整
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 4 部 第 1 章 站的各部
Edition 2.1 4-1-1 CP-733E/743ME/743E 机械手册
1. 站的各部

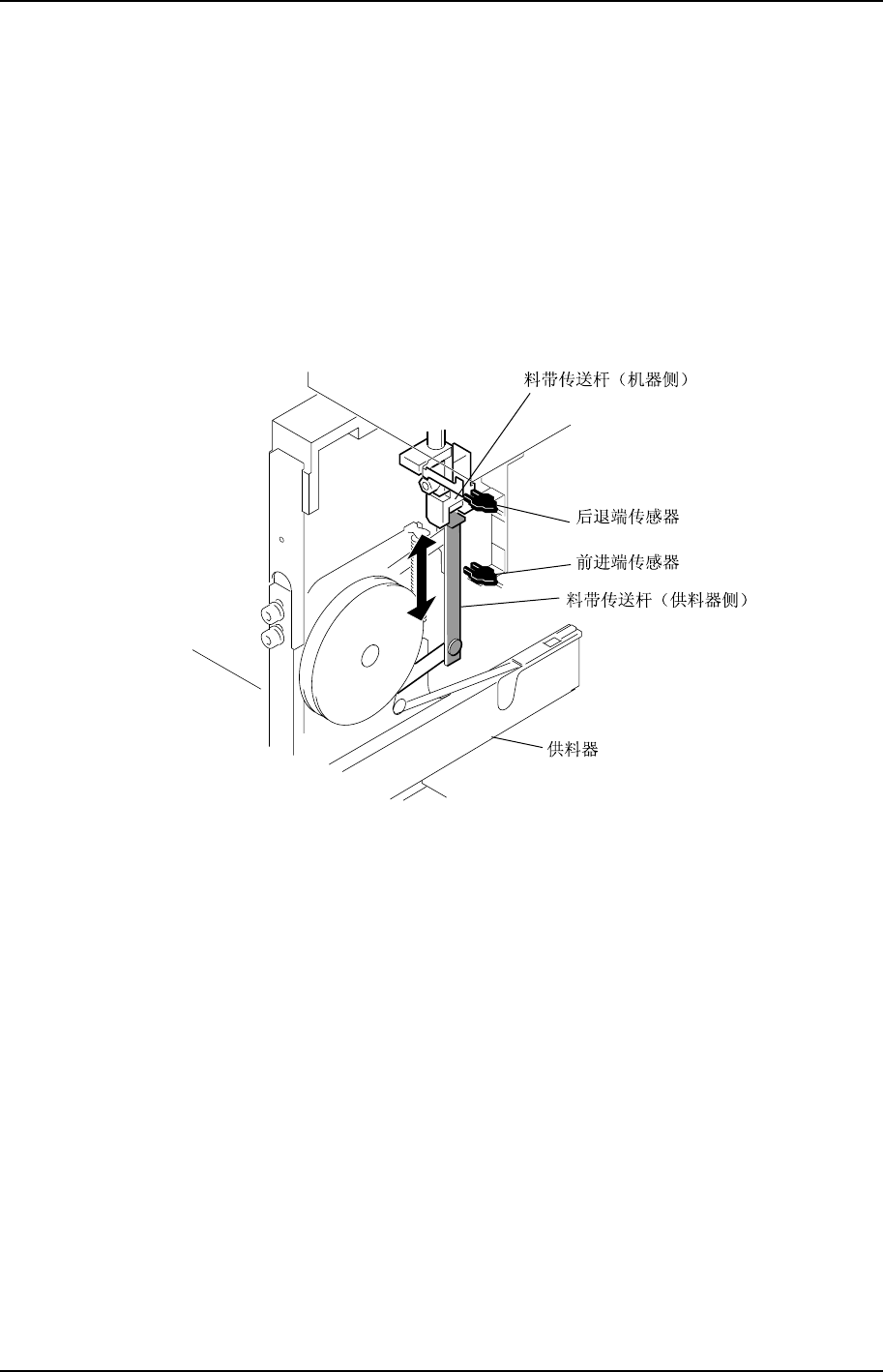

1.1 料带传送杆 (第 1 站)
要 点
料带传送杆是一个能让安装在供料器上的元件料带前进的机构。通过料带传送杆的上下动
作，元件被送至吸件点。为了能检测料带传送杆的位置（前进端还是后退端），安装了 2 个
传感器。
C7SM4002S
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 1 章 站的各部 第 4 部
CP-733E/743ME/743E 机械手册 4-1-2 Edition 2.1
1.1.1 连杆的调整
1. 将定位治具（ADDDCPJ8020）安装在 No.1 料站。
2. 顺序按下：单动→D1D2-轴→1（输入）→OK→START, 将定位治具移动到 1st。
3. 按下[紧急停止]按钮，切断 200V 电源，使用 100V 电源。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置(0 度)以外的情况下，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时，请充分注意安全。
4. 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 0 度。
5. 将 1st 供料器送料的电磁阀（I/O）设置为 ON。
6. 转动调整连杆，将定位治具的上端和驱动滚轮之间的间隙调整为 0.5mm。
0.5 mm
(ADCPJ8020
ADCPJ8020
C73M4001S
