第 3 章 消耗品的更换 第 3 部
CP-733E/743ME/743E 机械手册 3-3-6 Edition 2.0
搬运轨道传送带的张力按照以下的规定值。

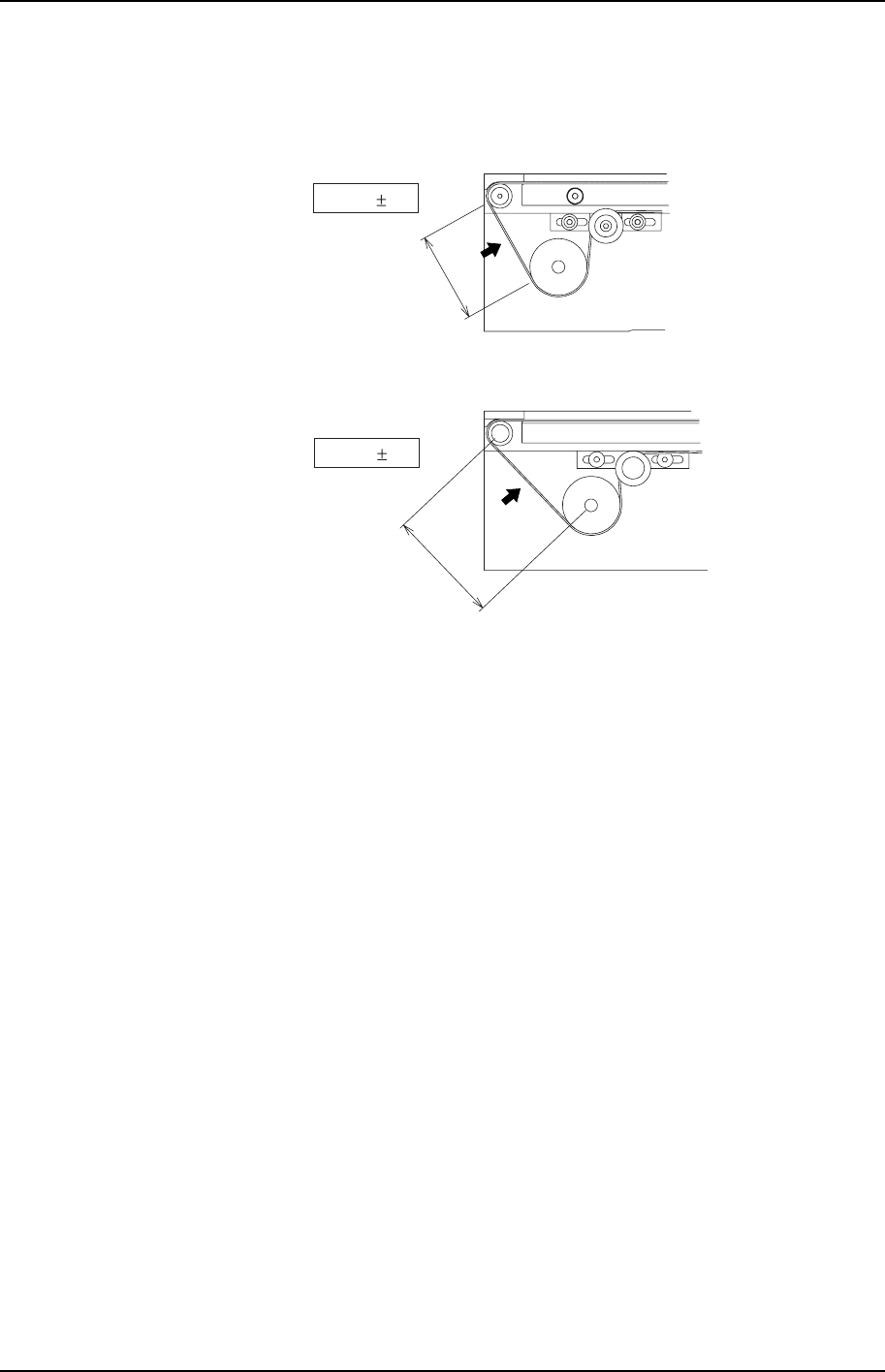

请在图中的箭头处用张力计来测定。
CP-733E
373Hz 15
CP-743ME / 743E
298Hz 15
57.34 mm
71.888 mm
C7SM3110S
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 部 第 3 章 消耗品的更换
Edition 2.0 3-3-7 CP-733E/743ME/743E 机械手册
3.5 前光用卤素灯的更换
要 点

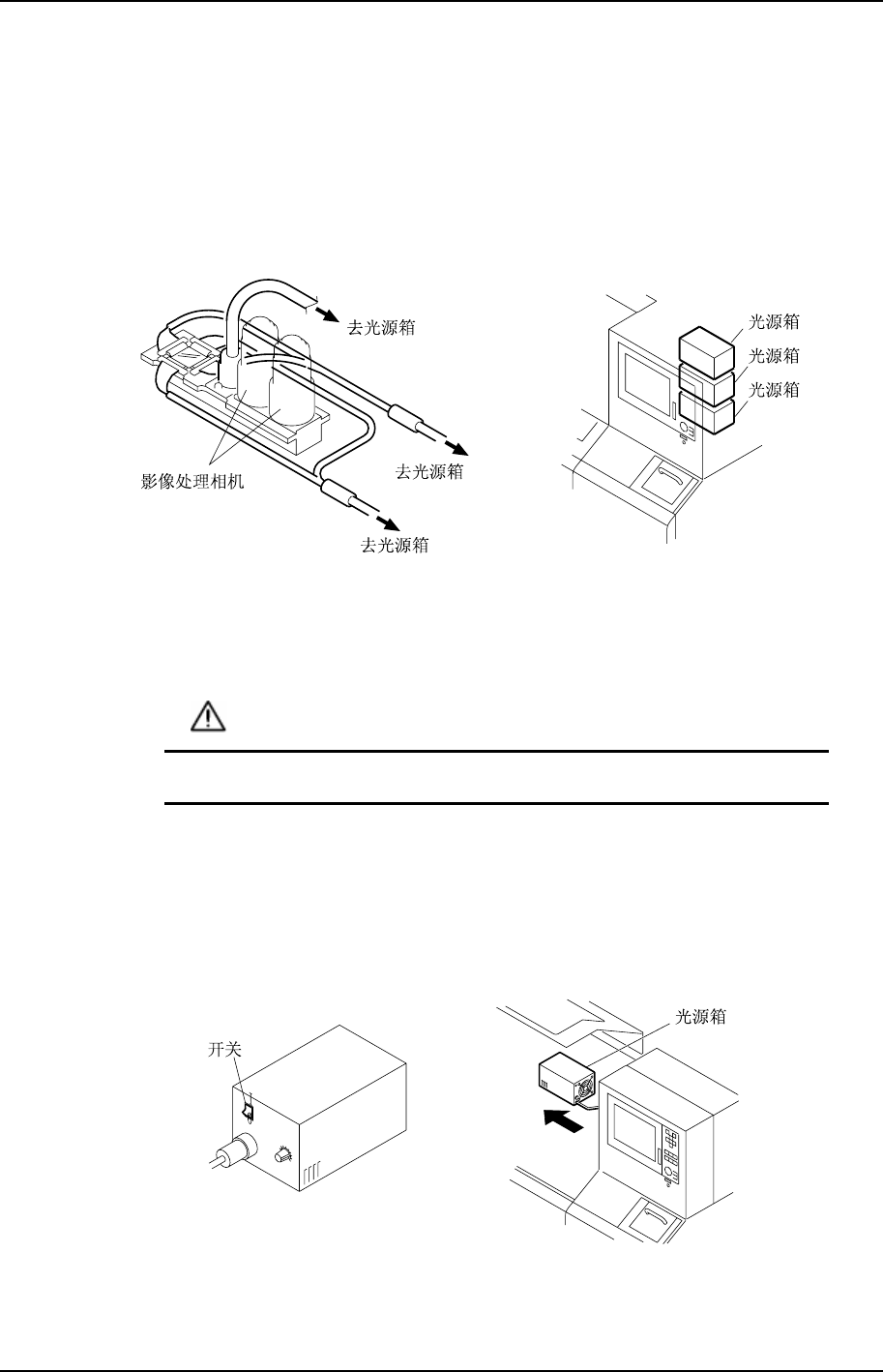

在影像处理时前光的灯不亮时，请检查光源箱内的卤素灯泡。在操作面板的后面有 3 个光源
箱。
C7SM3030S
1
1
2
3
2
3
方 法
警 告
作业前请切断主电源。
1. 关掉光源箱的开关，把它拿到机器外面来。
注意)
1. 更换卤素灯时一定要关掉开关，等光源箱冷却下来后再进行。
2. 请不要触摸光源箱后面的冷却风扇的过滤器。
C7SM3031S
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 章 消耗品的更换 第 3 部
CP-733E/743ME/743E 机械手册 3-3-8 Edition 2.0

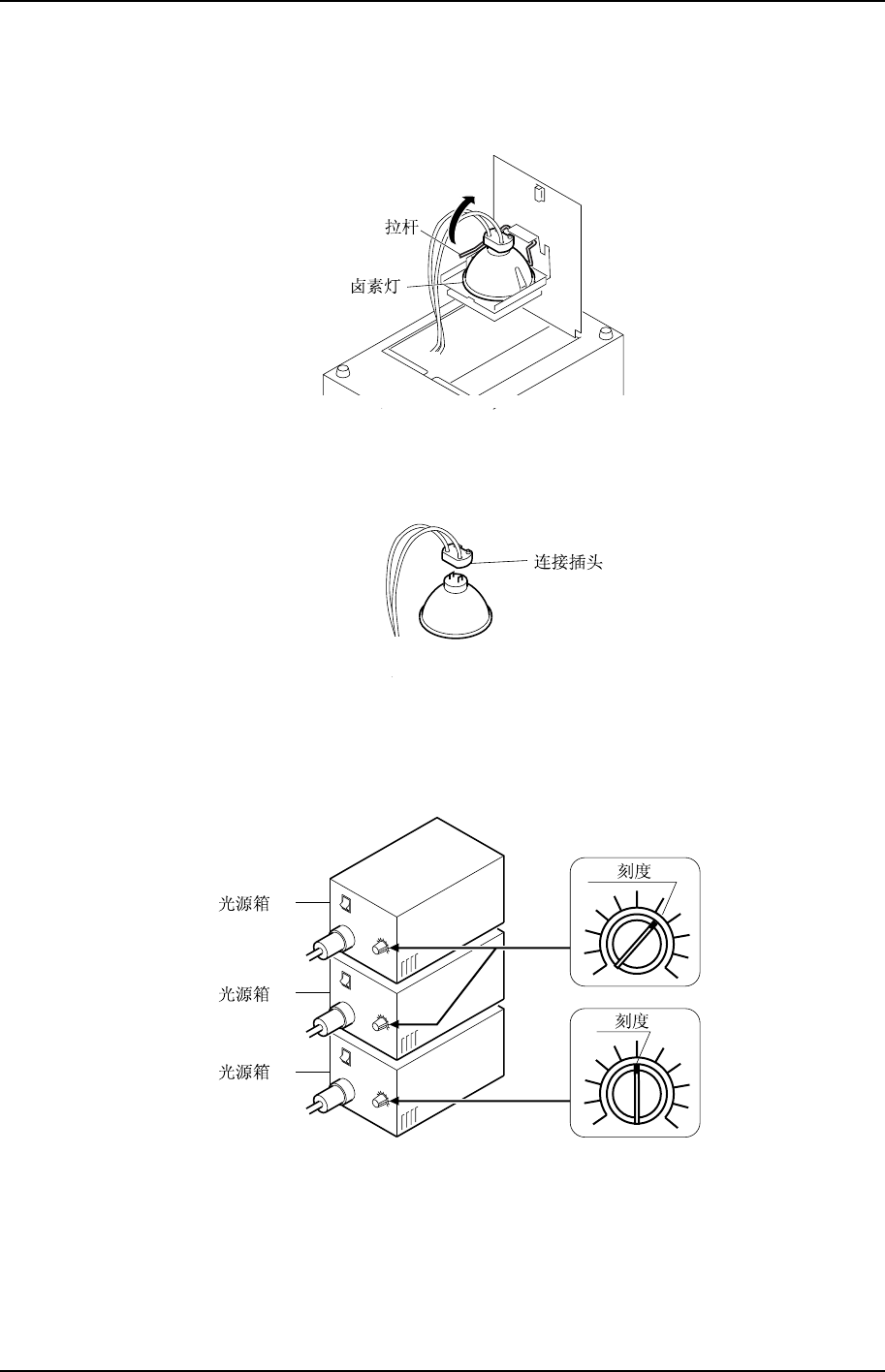

2. 打开光源箱底部的盖子。
3. 扳动拉杆，取出卤素灯泡。
C7SM3032S
4. 拔掉连接插头。
C7SM3033S
5. 装上新的卤素灯泡。
6. 把光源箱放入机器内部后合上光源箱的开关。
7. 调整前光的亮度，请将亮度开关按照以下进行设定。
C7SM3034S
1
2
3
I
O
I
O
I
O
6.5
5
