Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w 第 1 章 站的各部 第 4 部 CP-733E/743ME/743 E 机 械手册 4-1-20 Edition 2.1 D1,D2 待机位置（向下方向检测） 中侧 C7SM4052S DCPJ0060 外侧 C7SM4053S DCPJ0070
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 4 部 第 1 章 站的各部
Edition 2.1 4-1-19 CP-733E/743ME/743E 机械手册

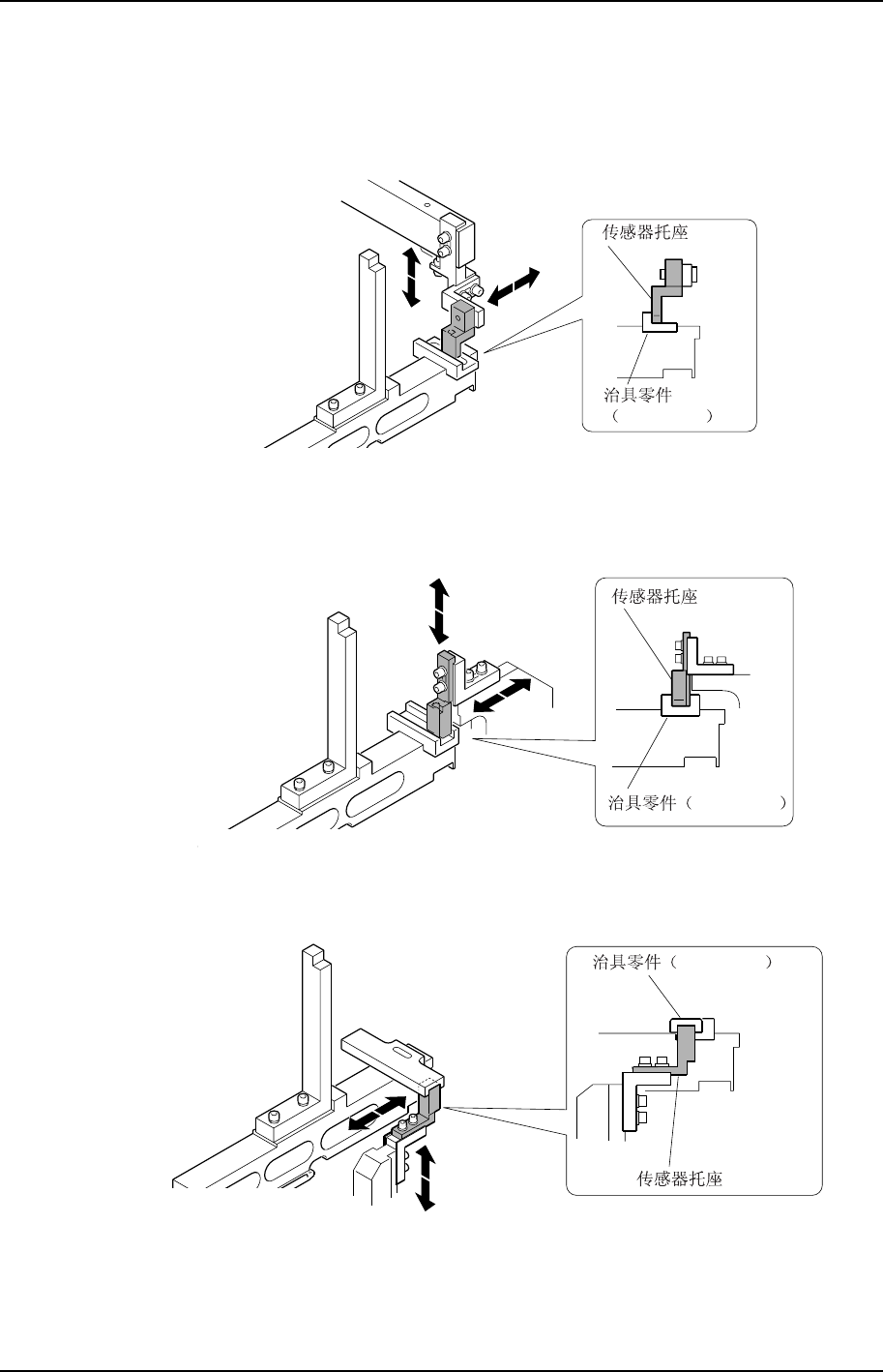

D1,D2 待机范围（向上方向检测）
中侧
C7SM4050S
DCPJ0040
外侧
<CP-733E/CP-743ME 的场合>
C7SM4051S
DCPJ0050
<CP-743E 的场合>
C7SM4057S
DGPJ5070
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 1 章 站的各部 第 4 部
CP-733E/743ME/743E 机械手册 4-1-20 Edition 2.1
D1,D2 待机位置（向下方向检测）
中侧
C7SM4052S
DCPJ0060
外侧
C7SM4053S
DCPJ0070
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 4 部 第 1 章 站的各部
Edition 2.1 4-1-21 CP-733E/743ME/743E 机械手册
1.6.2 传感器放大器的调整
打开放大器的面板，进行以下设定。
SET
SUPER
TURBO
FINE
SET
40ms
10ms
OFF
MODE
D ON L ON
C7SM4023S
[SET]
[MODE]
[ ]
DIP
1. 确认输出 DIP 开关为“L ON”。
2. 将电源模式与时间模式按以下设定。
2-1 按住[MODE]按钮 3 秒以上，显示变为“turb”。
按[▲•▼]按钮，将电源模式选择到“SUPER”。
2-2 按下[MODE]按钮，使之显示为“dLy”。
按[▲•▼]按钮，将时间模式选择到“OFF”。
2-3 按下[MODE]按钮，回到原来的显示。
3. 选择光量显示。每次按下[MODE]按钮后，会循环显示出[光量]→[光量 HLD] →[百
分比] →[百分比 HLD] →[光量]。
确认每一处的传感器都在必需的最低光量以上。
•CP-733E
吸取范围：最低必需光量 1000digit（目标光量 2000digit）
待机范围：最低必需光量 200digit（目标光量 500digit）
•CP-743ME
吸取范围：最低必需光量 1000digit
（目标光量 2000digit）
待机范围：最低必需光量 100digit（目标光量 300digit）
•CP-743E
吸取范围：最低必需光量 1000digit（目标光量 2000digit）
待机范围：最低必需光量 30digit（目标光量 100digit）
备注) 光量接近“4095”时，请交换传感器。
传感器的光量到达不到最低必需光量时，请确认以下项目。
a) 传感器托座的位置调整是否正确。
b) 传感器是否正确的安装在传感器托座上。
c) 光维前端与光维与放大器的连接部前端是否在同面, 如有必要，用切刀切去光
维前端。
d) 光维与放大器的连接部是否插入到放大器最里面。
e) 光维配管有无过度扭曲或破损。
