第 3 部第 2 章加油

Edition 2.1 3-2-11 CP-733E/743ME/743E 机械手册

2.6 废料带切刀的加油处

T006S

Daphne Exponex NO.2

AFC

插图中的箭头表示加油处。

C7SM3016S

(27)

1 ST

(25)

(26)

(25)

(27)

) AFC

Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w

第 2 章加油第 3 部

CP-733E/743ME/743E 机械手册 3-2-12 Edition 2.1

2.7 各连杆未端的加油处

T007S

28 3Daphne Exponex NO.2

插图中的箭头表示加油处，特别是黑箭头表示处必须用加油泵来加油。

C7SM3017S

(28)

( )

14 ST

Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w

第 3 部第 2 章加油

Edition 2.1 3-2-13 CP-733E/743ME/743E 机械手册

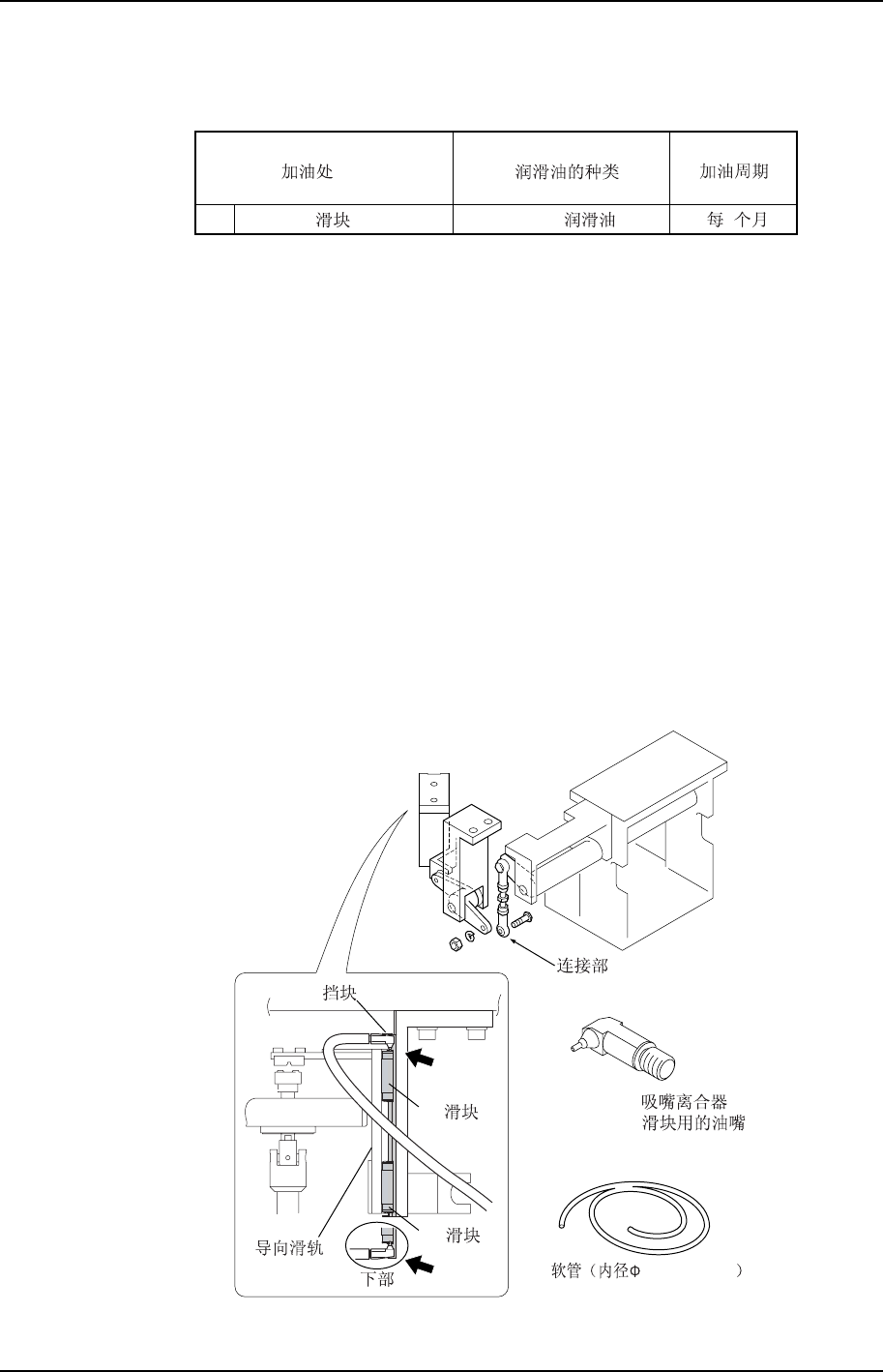

2.8 3 ST 吸嘴离合器的加油处

T019S

AFC

X No.为以下的机器时，需要专用油嘴和软管（内径 4 x 1,000mm）

CP-733E : X No.224 以前

CP-733ME : X No.414 以前

CP-743E : X No.295 以前

方法

1. 取下连接部分的销和螺帽。

2. 将 1.000mm 长度的软管与专用油嘴相连。

3. 给上面的 LM 滑块加油。

提起导向滑轨，将油嘴插入 LM 滑块的加油口。在导向滑轨和挡块夹住油嘴的状态下

加油。

4. 给下面的 LM 滑块加油。

放下导向滑轨，将油嘴插入 LM 滑块的加油口。与上面方法一样进行加油。

加油后，使连接部连接。

除了以上 X No.的机器以外，使用本公司的润滑油枪配套工具都能够进行加油。

3st

4 x 1,000mm

DGPJ054*

(29)

C7SM3116S
