第 1 章 清扫 第 3 部
CP-733E/743ME/743E 机械手册 3-1-16 Edition 2.1
1.15 润滑油过滤器·磁性分离器（更换驱动装置润滑油时）
注 意
以下的作业只是针对进行了润滑油过滤器·磁性分离器改造的
机器。
要 点
在更换驱动装置润滑油时，请一定要进行润滑油过滤器的更换和磁性分离器的清扫。请每月
检查一次驱动装置润滑油的压力。即使没有到润滑油更换时间，当润滑油压力传感器显示值
为“0.20(MPa)”以下时也可以认为是润滑油过滤器脏，如果脏时请更换。随之需要变更润
滑油冷却箱的压力传感器的下限值。
备注）
1. 关于驱动装置润滑油的更换方法，请参照 [4.2.19 驱动装置加油部位] 。
2. 关于润滑油冷却箱的压力传感器的下限值的变更，请参照 [6.调整] 的 [6.3 润滑油冷却箱压
力传感器]。
3. 如果只进行润滑油过滤器的更换，不需要放掉驱动装置润滑油。如果进行磁性分离器的清扫，
请放掉驱动装置润滑油后进行作业。
润滑油过滤器的更换
1. 如果润滑油冷却箱运行时，停止润滑油冷却箱。

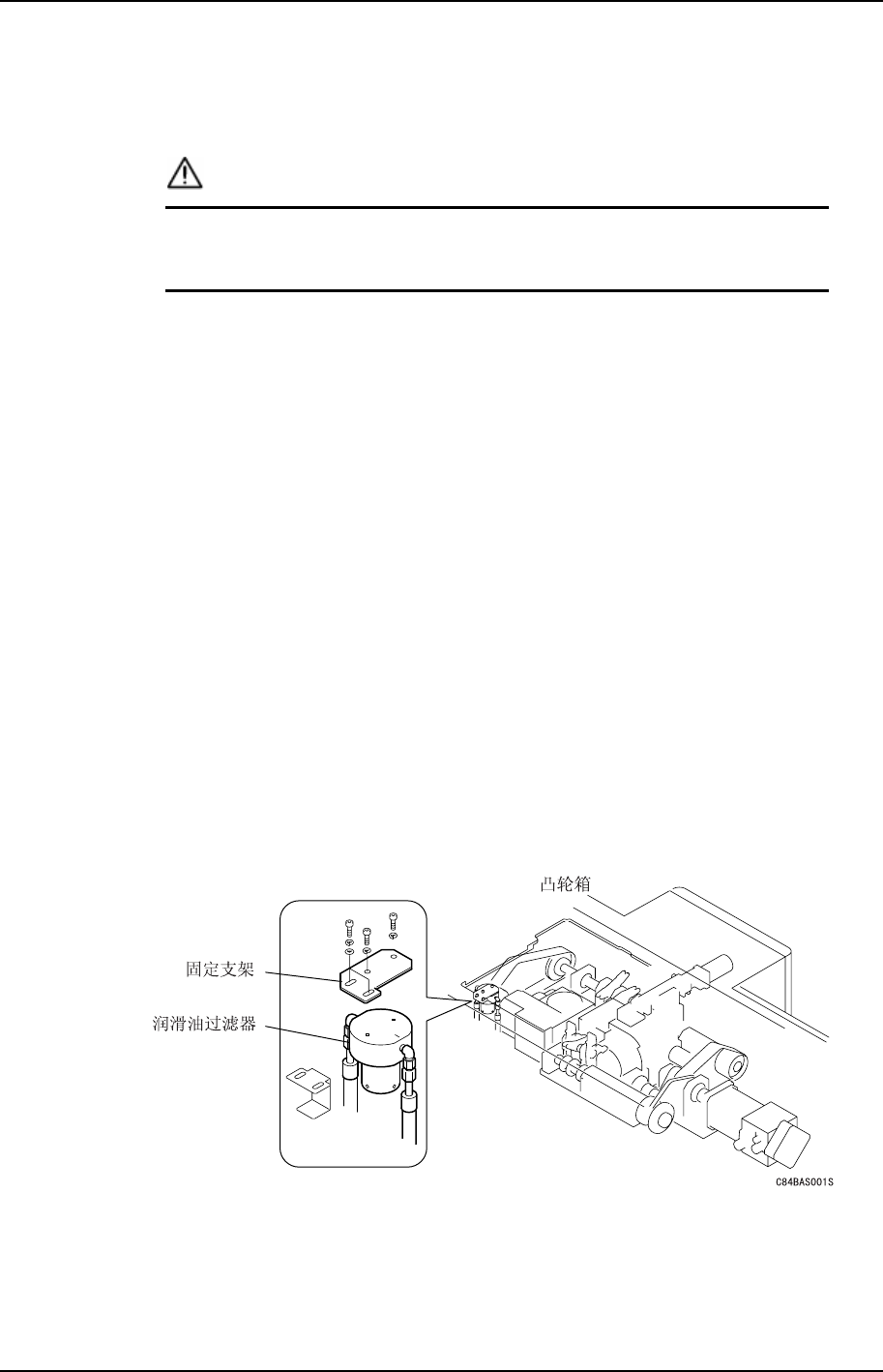

2. 打开凸轮箱上部的门，拆下润滑油过虑器的固定支架。
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 3 部 第 1 章 清扫
Edition 2.1 3-1-17 CP-733E/743ME/743E 机械手册
3. 松开螺栓，拆下管子取出润滑油过虑器。
注意）拆下管子时，有可能润滑油溢出，请注意不要使润滑油溢出。
4. 将拆下的润滑油过虑器翻过来，用台虎钳等固定。使用专用扳手打开过滤器盒。
5. 更换过滤器和 O 型圈。
6. 按照与拆下的相反步骤返回原处。
注意）
1. 在安装管子时，请注意不要将 IN 与 OUT 搞错。划有线的侧为 IN 侧（参照步骤 3 的插图）。
2. 安装后，请确认管子没有与变速皮带接触。
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 1 章 清扫 第 3 部
CP-733E/743ME/743E 机械手册 3-1-18 Edition 2.1
磁性分离器的清扫
1. 磁性分离器在润滑油管子内（参照下图）。请确认已经放掉了所有的润滑油。
注意）由于磁性分离器漂浮在润滑油管子中，有可能移动到润滑油冷却箱处。
2. 请拆下夹圈拔下管子。
注意）磁性分离器的大小为Φ8×100mm。
3. 请取出磁性分离器（图号：DCPA3120）用回丝等擦拭，取除污垢。
4. 如果作业结束，请将磁性分离器返回到管子内并安装润滑油管子。
