Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w 第 4 部 第 1 章 站的各部 Edition 2.1 4-1-25 CP-7 33E/743ME/743E 机械手册 1.8 贴装角度预转动作 ( 第 2 站 ) 要 点 在 1st 已经吸取元件的吸嘴 是一个为了能靠近程序所指定的贴装 角度 , 在此旋转 90 度， 或 者 180 度，或者 -90 度的贴装角度的…
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 1 章 站的各部 第 4 部
CP-733E/743ME/743E 机械手册 4-1-24 Edition 2.1
1.7.2 传感器放大器的调整
打开放大器的面板，进行以下设定。
SET
SUPER
TURBO
FINE
SET
40ms
10ms
OFF
MODE
D ON L ON
C7SM4025S
DIP
[MODE][SET]
1. 确认输出 DIP 开关为“L ON”。
2. 将电源模式与时间模式按以下设定。
2-1 按住[MODE]按钮 3 秒以上，显示变为“turb”。
按[▲•▼]按钮，将电源模式选择到“SUPER”。
2-2 按下[MODE]按钮，使之显示为“dLy”。
按[▲•▼]按钮，将时间模式选择到“OFF”。
2-3 按下[MODE]按钮，回到原来的显示。
3. 选择光量显示。每次按下[MODE]按钮后，会循环显示出[光量]→[光量 HLD] →[百
分比] →[百分比 HLD] →[光量]。
确认每一处的传感器都在必需的最低光量以上。
最低必需光量 200digit（目标光量 500digit）
备注) 光量接近“4095”时，请交换传感器。
传感器的光量到达不到最低必需光量时，请确认以下项目。
a) 传感器托座的位置调整是否正确。
b) 传感器是否正确的安装在传感器托座上。
c) 光维前端与光维与放大器的连接部前端是否在同面, 如有必要，用切刀切去光
维前端。
d) 光维与放大器的连接部是否插入到放大器最里面。
e) 光维配管有无过度扭曲或破损。
4. 选择百分比显示。每次按下[MODE]按钮后，会循环显示出[光量]→[光量 HLD] →
[百分比] →[百分比 HLD] →[光量]。
5. 在传感器间没有遮光物的状态下，按[▲•▼]按钮，选择“200P”的显示。
备注) 显示为“999P”的场合，无法进行[▲•▼]按钮的操作。两次按下[SET]按钮后, 回到
“100P”开始设定。
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 4 部 第 1 章 站的各部
Edition 2.1 4-1-25 CP-733E/743ME/743E 机械手册

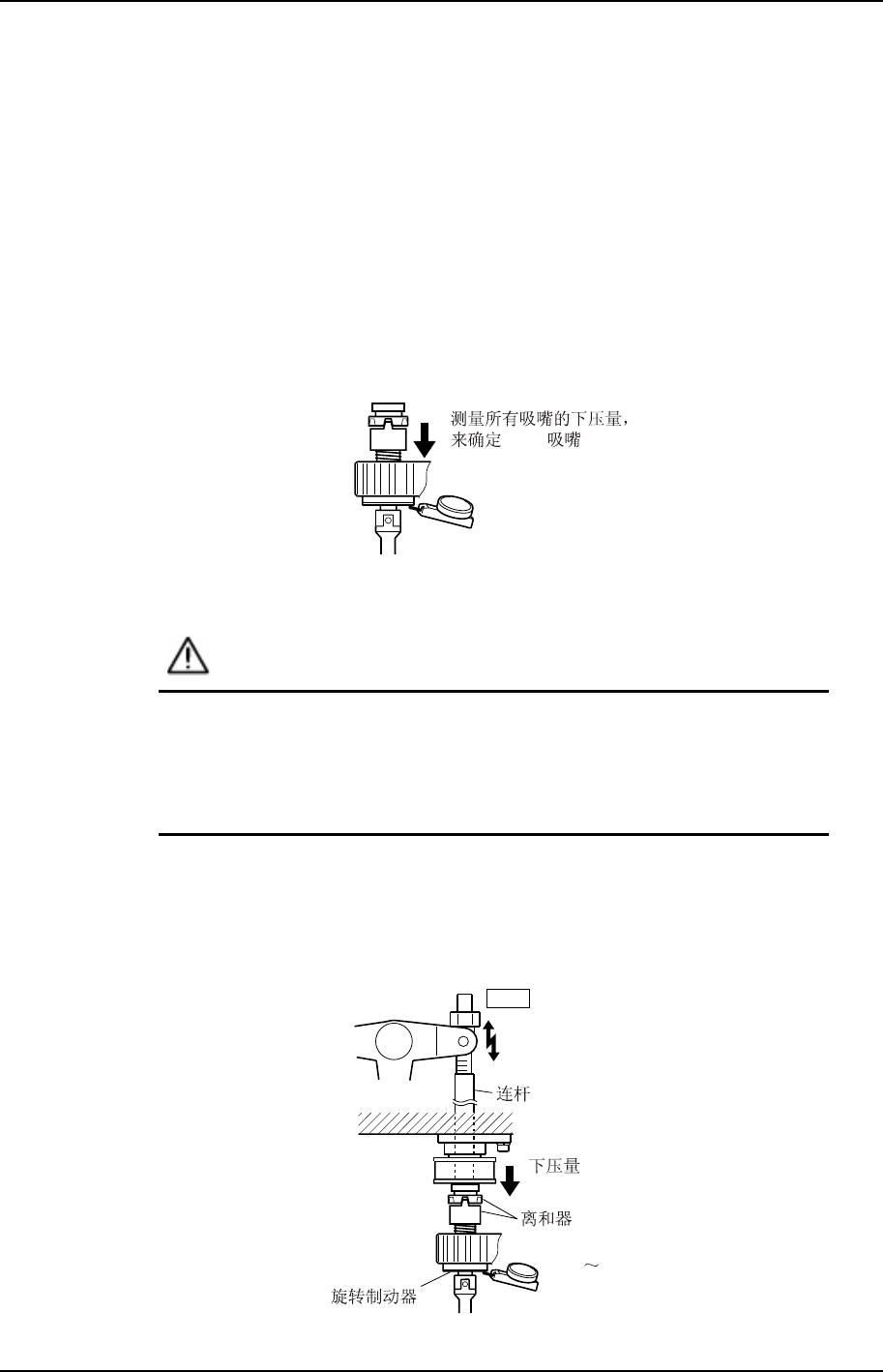

1.8 贴装角度预转动作 (第 2 站)
要 点
在 1st 已经吸取元件的吸嘴是一个为了能靠近程序所指定的贴装角度, 在此旋转 90 度，或
者 180 度，或者-90 度的贴装角度的机构。
1.8.1 离合器的啮合确认
这里的确认请用 LOW 吸嘴进行。
备注) 16 根吸嘴中压下量为最低值的吸嘴称为“LOW 吸嘴”。2st，8st 以及 10st 的各离合器啮合的
确认，请用“LOW 吸嘴”进行。
C7SM4058S
"LOW "
1. 按下［紧急停止］按钮，切断 200V 电源，使用 100V。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置(0 度)以外的情况下，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时，请充分注意安全。
2. 将千分表设置在吸嘴轴旋转制动器的下面。
3. 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 200 度。
4. 确认离合器是否正常的啮合。确认 LOW 吸嘴是否被压下 0.30～0.35mm。
2st
0.30 0.35mm
C7SM4027S
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 1 章 站的各部 第 4 部
CP-733E/743ME/743E 机械手册 4-1-26 Edition 2.1

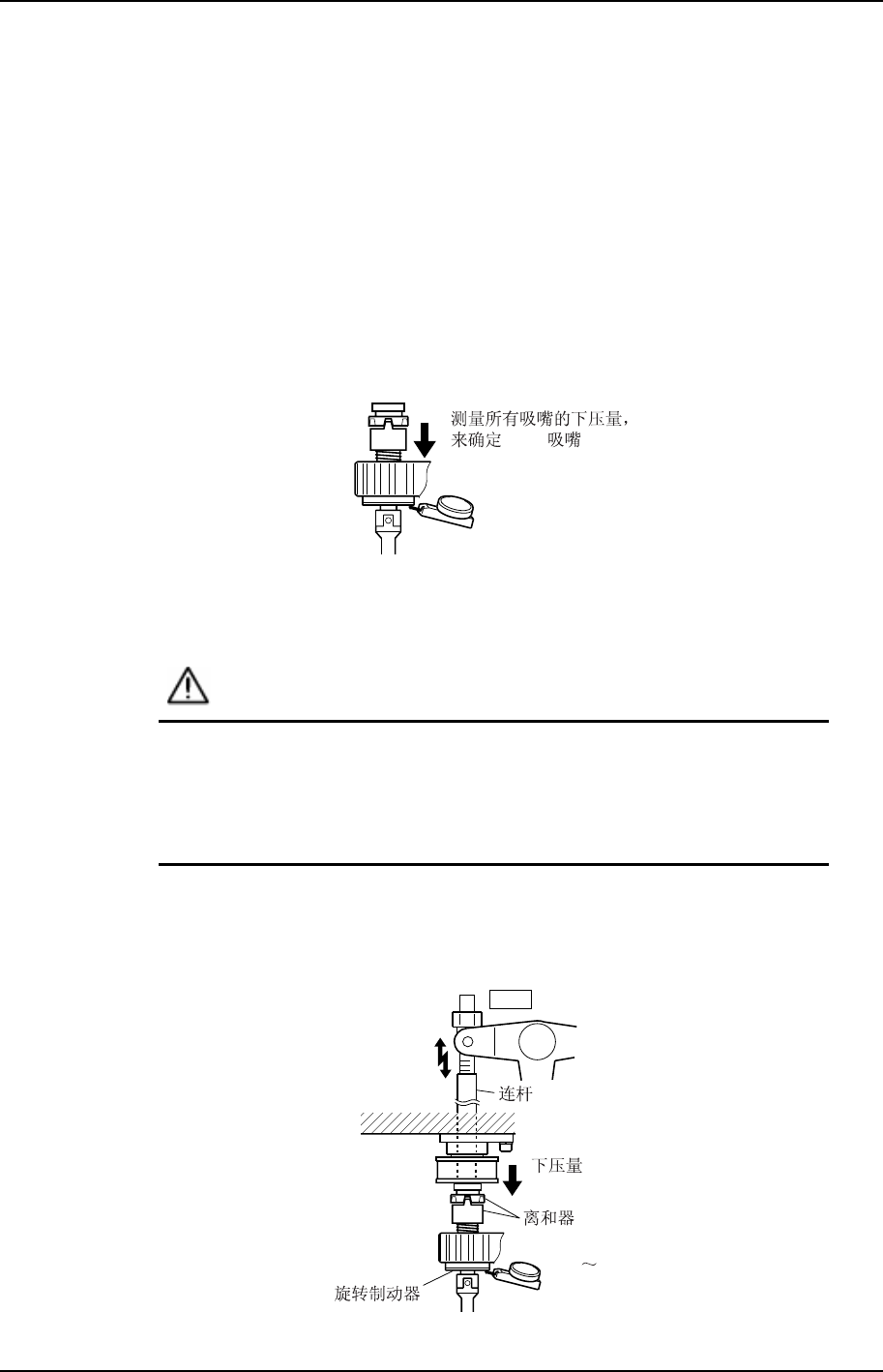

1.9 贴装角度最终旋转动作 (第 8 站)
要 点
这是一个根据 5st 的影像处理数据，将元件旋转到最终贴装角度的机构。
1.9.1 离合器的啮合确认
这里的确认请用 LOW 吸嘴进行。
备注) 16 根吸嘴中压下量为最低值的吸嘴称为“LOW 吸嘴”。2st，8st 以及 10st 的各离合器啮合的
确认，请用“LOW 吸嘴”进行。
C7SM4058S
"LOW "
1. 按下［紧急停止］按钮，切断 200V 电源，使用 100V。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置(0 度)以外的情况下，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时，请充分注意安全。
2. 将千分表设置在吸嘴轴旋转制动器的下面。
3. 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 200 度。
4. 确认离合器是否正常的啮合。确认 LOW 吸嘴是否被压下 0.30～0.35mm。
8st
0.30 0.35mm
C7SM4026S
