第 1 章 站的各部 第 4 部
CP-733E/743ME/743E 机械手册 4-1-4 Edition 2.1
1.2 料带终端检测 (第 1 站)
要 点
料带终端是通过反射型传感器来检测的。操作员以此来判断哪一个供料器正处于元件料带终
端前的状态。
1.2.1 传感器位置的调整
1. 将调整治具安装到 No.1 料站（Z9526ADCPJ8550）。
2. 顺序按下：单动 D1D2-轴→1（输入）→OK→START, 将调整治具移动到 1st。
3. 按下[紧急停止]按钮，切断 200V 电源，使用 100V。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置(0 度)以外的情况下，因为弹簧弹力的作用，会发
生回转。
在机器内部作业时，请充分注意安全。
4. 调整传感器的高度，使调整治具上面和传感器的距离为 11~12mm。
5. 调整传感器的位置，使光轴位于从调整治具的槽部后端开始向前 7mm 处 。
Z9526ADCPJ8550
11 12 mm
7 mm
C7SM4005S
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 4 部 第 1 章 站的各部
Edition 2.1 4-1-5 CP-733E/743ME/743E 机械手册
1.2.2 传感器放大器的调整
将专用治具（Z9526ADCPJ8550）安放到 No.1 料站。
1. 打开放大器的外壳，将各开关按以下状态设置好。
时间 ：OFF
输出 ：D ON
灵敏度 ：FINE
2. 解除保护开关的[LOCK]。
3. 在 PICK UP POS.D1，确认专用治具（Z9526ADCPJ8550）上面的槽的中心是否对
准了传感器的光轴。在治具上面没有遮光物的状态下，按住[SET]按钮 3 秒以上。（表
示灯转换为黄色亮）
4. 将保护开关设置为[LOCK]。
SET
LOCK
OFF D
ON D
OFF
FINE
TURBO
D ON
L ON
SET
LOCK
OFF D
ON D
OFF
FINE
TURBO
D ON
L ON
SET
LOCK
OFF D
ON D
OFF
FINE
TURBO
D ON
L ON
SET
LOCK
OFF D
ON D
OFF
FINE
TURBO
D ON
L ON
( 1 ) ( 2 ) ( 3 ) ( 4 )
C7SM4006S
Z9526ADCPJ8550
5. 进行实际操作, 确认是否确实能够检测到料带终端。
Downloaded at 2010/06/22 16:01 JST by 3MVH4663 DL#RmYmji4w
第 1 章 站的各部 第 4 部
CP-733E/743ME/743E 机械手册 4-1-6 Edition 2.1

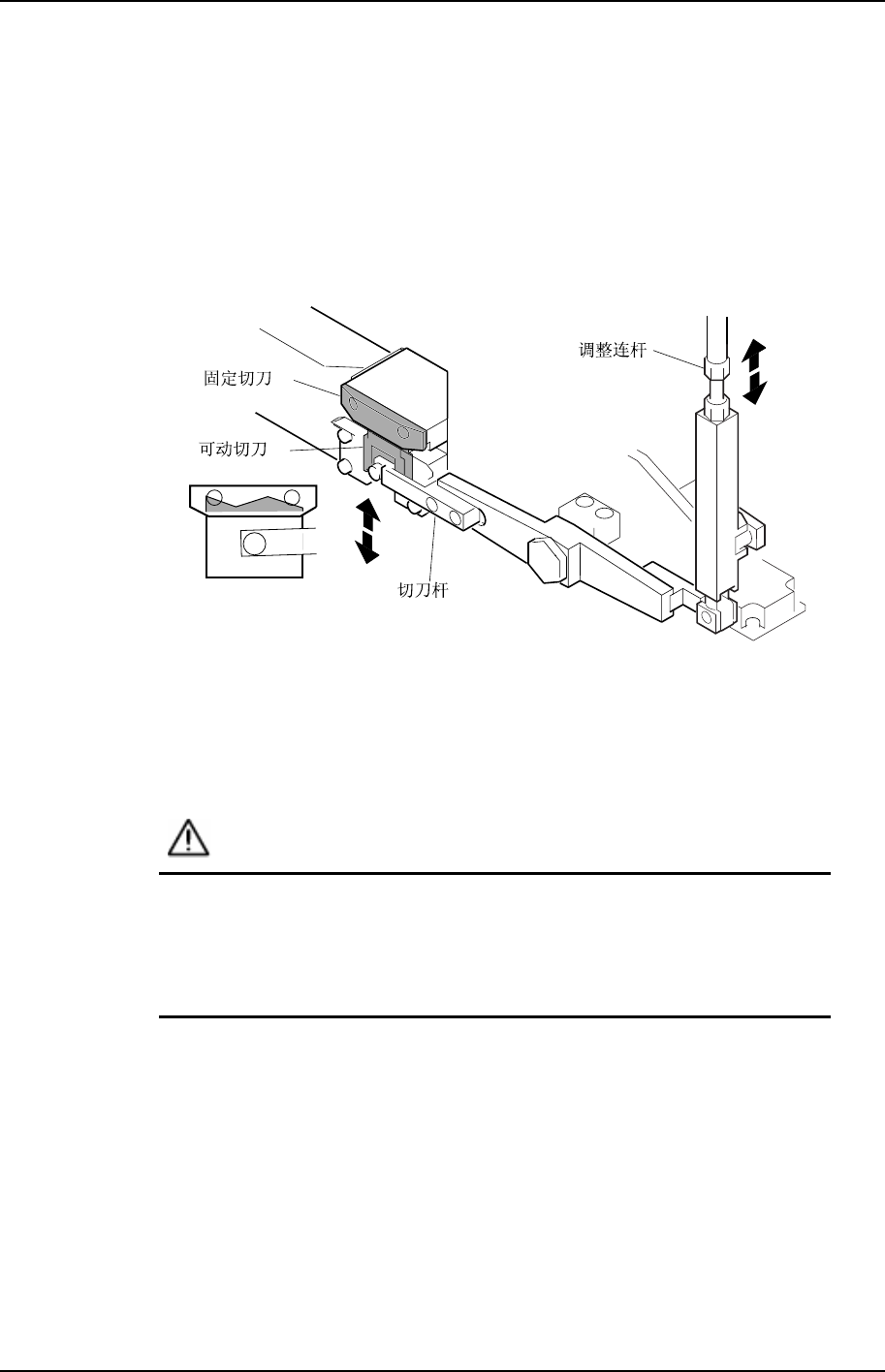

1.3 废料带切断（第 1 站）
要 点
废料带切断是一个将从供料器前端送出的元件料带切断的机构。被切断的元件料带经真空抽
吸后收集在机器下部的废料带箱里。
转动调整连杆，调节固定切刀与可动切刀的重合状态。
C7SM4007S
1.3.1 废料带切刀的行程调整
1. 按下[紧急停止]按钮，切断 200V 电源，使用 100V。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置(0 度)以外的情况下，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时，请充分注意安全。
2. 转动凸轮手柄，调节凸轮角度至 0 度。
