MODEL TPM-1 10F/R 0108-001 98 クリーニング部 CLEANING SECTION Fig. M-1 クリーニングベース Cleaning Base 11 19 18 4 75 79 17 71 8 78 9 8 80 77 76 5 20 7 69 70 63 14 80 77 76 5 69 70 61 64 72 71 81 3 21 13 1 13 2 15 72 71 66 72 71 65 72 7…
MODEL TPM-110R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
97
H-5
401 630 088 6634 CORD 1 748H--210-401
402 630 088 6641 CORD 1 748H--210-402
403 630 088 6658 CORD 1 XNC1371- 748H--210-403
404 630 088 6665 CORD 1 748H--210-404
405 630 088 6672 CORD 1 748H--210-405
406 630 088 6689 CORD 1 XNC1391- 748H--210-406
461 411 113 1400 SCR PAN 4X6 4 748H--210-461
462 411 008 1706 WASHER SPR 4 4 748H--210-462
463 411 119 2104 WASHER V 4X9X0.8 4 748H--210-463
MODEL TPM-110F/R
0108-001
98
クリーニング部 CLEANING SECTION

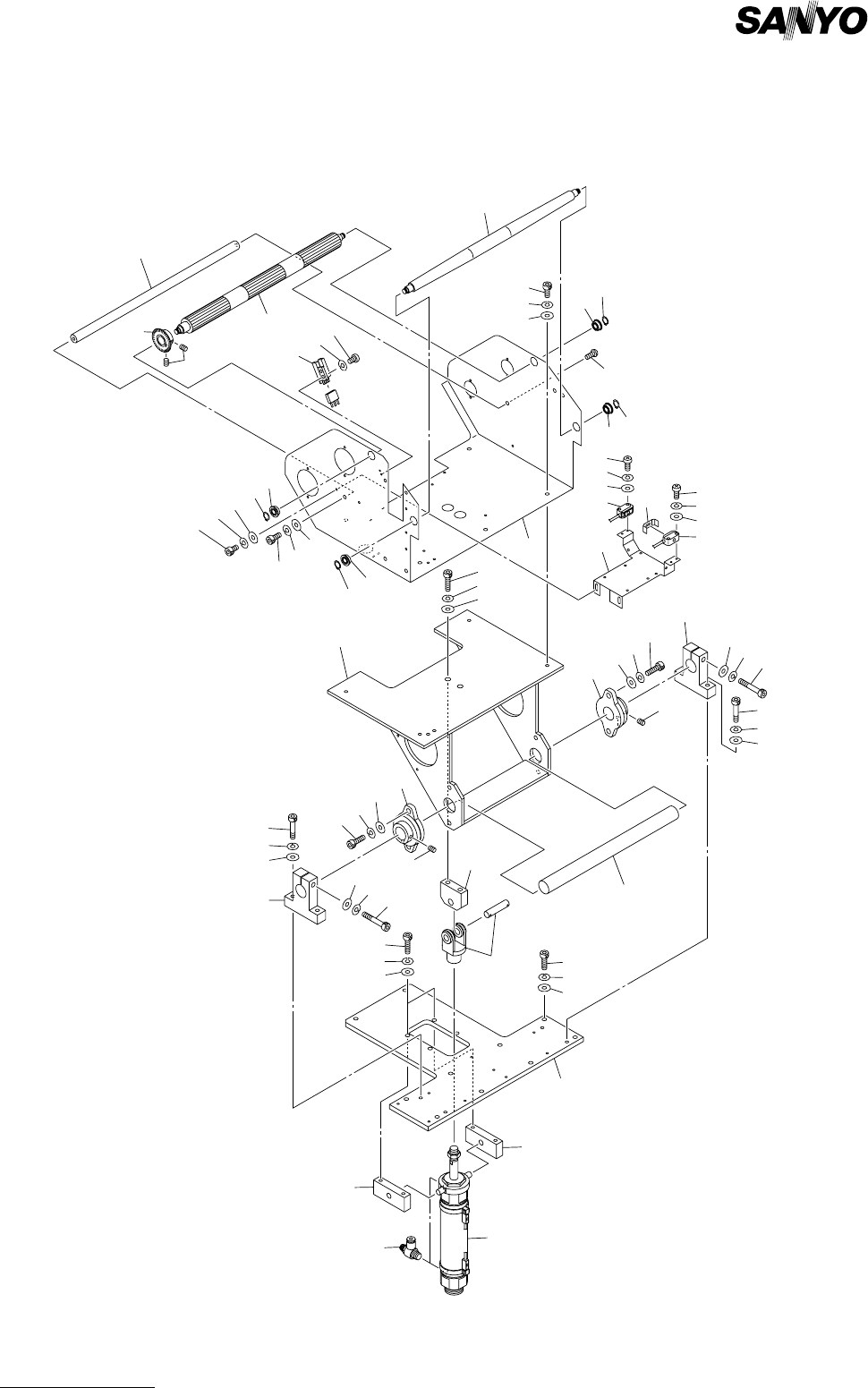

Fig. M-1 クリーニングベース Cleaning Base
11
19
18
4
75
79
17
71
8
78
9
8
80
77
76
5
20
7
69
70
63
14
80
77
76
5
69
70
61
64
72
71
81
3
21
13
1
13
2
15
72
71
66
72
71
65
72
71
14
63
70
69
7
12
64
16
69
70
61
81
62
10
70
69
8
9
71
72
67
73
9
8
74
68
9
72
67
82
Fig.M-1
TPM-110F/R
6
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
99
M-1
1 630 096 6404 CYLINDER 1 BPS080,081 748M--210-001
2 630 003 5223 AIR LINE EQPT 2 748M--210-002
3 630 096 6626 MECH PARTS 1 748M--210-003
4 630 088 3602 SENSOR,PHOTO 1 BPH082 748M--210-004
5 630 089 2079 SENSOR,PELEC 1 BPH084,B08F 748M--210-005
6 630 089 2086 SENSOR,PELEC(SLIT) 1 748M--210-006
7 630 008 5310 BEARING,UNIT 2 748M--210-007
8 630 096 5209 BEARING,RADIAL 4 748M--210-008
9 630 096 5216 RING 4 748M--210-009
10 630 088 1202 FRAME 1 748M--210-010
11 630 088 1219 SHAFT 1 748M--210-011
12 630 088 1226 STAY 1 748M--210-012
13 630 088 1233 STAY 2 748M--210-013
14 630 088 1240 HOLDER 2 748M--210-014
15 630 088 1257 SHAFT 1 748M--210-015
16 630 088 1264 BLOCK 1 748M--210-016
17 630 088 1332 PIPE 1 748M--210-017
18 630 088 1349 PIPE 1 748M--210-018
19 630 091 0223 PULLEY 1 748M--210-019
20 630 088 1363 STAY 1 748M--210-020
21 630 103 0258 PLATE 1 748M--210-021
61 630 000 8050 BOLT,HEX-SCT 2 748M--210-061
62 630 000 8029 BOLT,HEX-SCT 2 748M--210-062
63 630 000 8012 BOLT,HEX-SCT 4 748M--210-063
64 630 000 7916 BOLT,HEX-SCT 4 748M--210-064
65 630 000 7909 BOLT,HEX-SCT 4 748M--210-065
66 630 000 7893 BOLT,HEX-SCT 8 748M--210-066
67 630 000 7879 BOLT,HEX-SCT 5 748M--210-067
68 630 000 7602 BOLT,HEX-SCT 2 748M--210-068
69 411 141 4503 WASHER V 8X17X1.6 8 748M--210-069
70 411 141 3100 WASHER SPR 8 8 748M--210-070
71 411 141 4305 WASHER V 6X12.5X1.6 21 748M--210-071
72 411 141 3001 WASHER SPR 6 21 748M--210-072
73 411 141 4008 WASHER V 4X9X0.8 2 748M--210-073
74 411 141 2905 WASHER SPR 4 2 748M--210-074
75 411 086 4408 WASHER SPR 3 2 748M--210-075
76 411 119 1909 WASHER V 3X7X0.5 4 748M--210-076
77 411 086 4408 WASHER SPR 3 4 748M--210-077
78 411 113 9703 SCR TRS 6X10 1 748M--210-078
79 411 041 8908 SCR PAN 3X6 2 748M--210-079
80 411 040 7803 SCR PAN 3X12 4 748M--210-080
81 630 000 8944 SET SCREW 2 748M--210-081
82 630 000 8920 SET SCREW 2 748M--210-082
