MODEL TPM-110F/R
0108-001
44

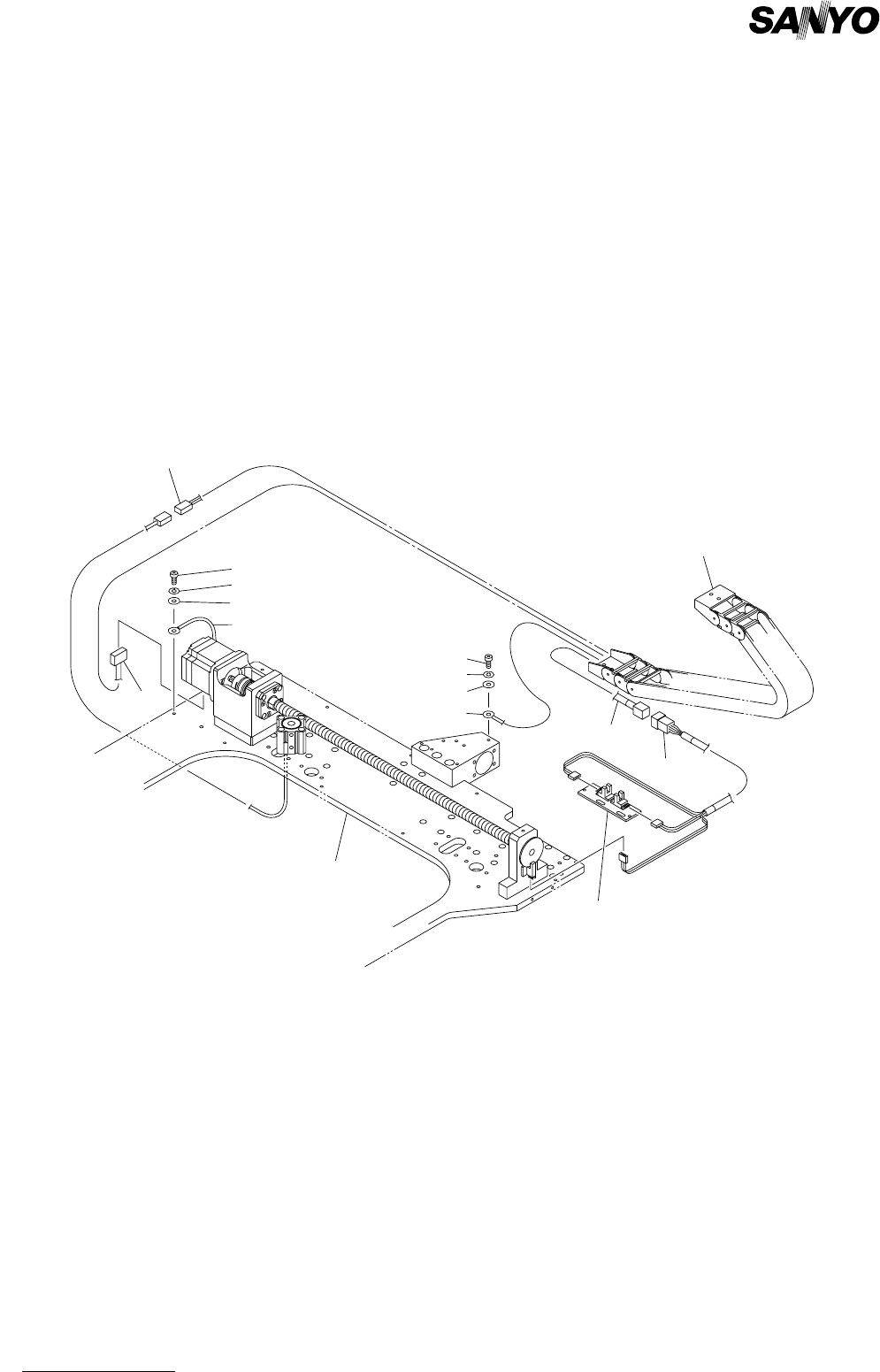

スクリーンホルダ部 SCREEN HOLDER SECTION
Fig. F-4 ケーブル Cable
361
362
363
302
361
303
362
363
305
304
301
See Fig.F-1
Key No.17
See Fig.F-1
Key No.4
See Fig.F-1
Key No.24
Fig.F-4
TPM-100F/R
TPM-110F/R
306
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
45
F-4
301 630 088 6207 CORD 1 XNC271- 748F--210-301
302 630 088 6214 CORD 1 748F--210-302
303 630 088 6221 CORD 1 XNC270-XNC1270 748F--210-303
304 630 088 6238 CORD 1 XNC271-XNC1271 748F--210-304
305 630 088 6245 CORD 1 748F--210-305
306 630 088 7310 CORD 1 XNC2904-XNC1904 748F--210-306
361 411 113 1400 SCR PAN 4X6 2 748F--210-361
362 411 008 1706 WASHER SPR 4 2 748F--210-362
363 411 119 2104 WASHER V 4X9X0.8 2 748F--210-363
MODEL TPM-110F/R
0108-001
46
スキージヘッド部 SQUEEGEE HEAD SECTION
Fig. FA-1 エア配管、電装部 Air Piping, Electrical Parts
73
See Fig.FB-1
Key No.25
See Fig.F-1
Key No.16
See Fig.F-1
Key No.12
73
1
64
63
62
77
24
66
67
68
18
13
74
75
22
9
11
25
10
66
67
68
61
63
64
8
2-01
2-02
5
72
71
69
70
71
72
26
72
71
69
71
72
20
21
70
23
68
67
65
78
67
65
9
76
75
74
76
67
68
19
16
15
14
.
17
78
67
65
Fig.FA-1
TPM-110F/R
4
5
4
77
66
5
5
6
29
29
30
11
10
12
27
65
67
68
28
30
31
2
