MODEL TPM-1 10F/R 0108-001 30 チャック部 CHUCK SECTION Fig. E-4 Z 軸駆動部 Z Axis Driver 314 323 325 324 329 324 330 334 31 1 367 368 366 362 312 362 366 31 1 368 367 334 321 314 312 335 See Fig.E-1 Key No.1 1 See Fig.B-1 Key No.…
MEMO
29
MODEL TPM-110F/R
0108-001
30
チャック部 CHUCK SECTION

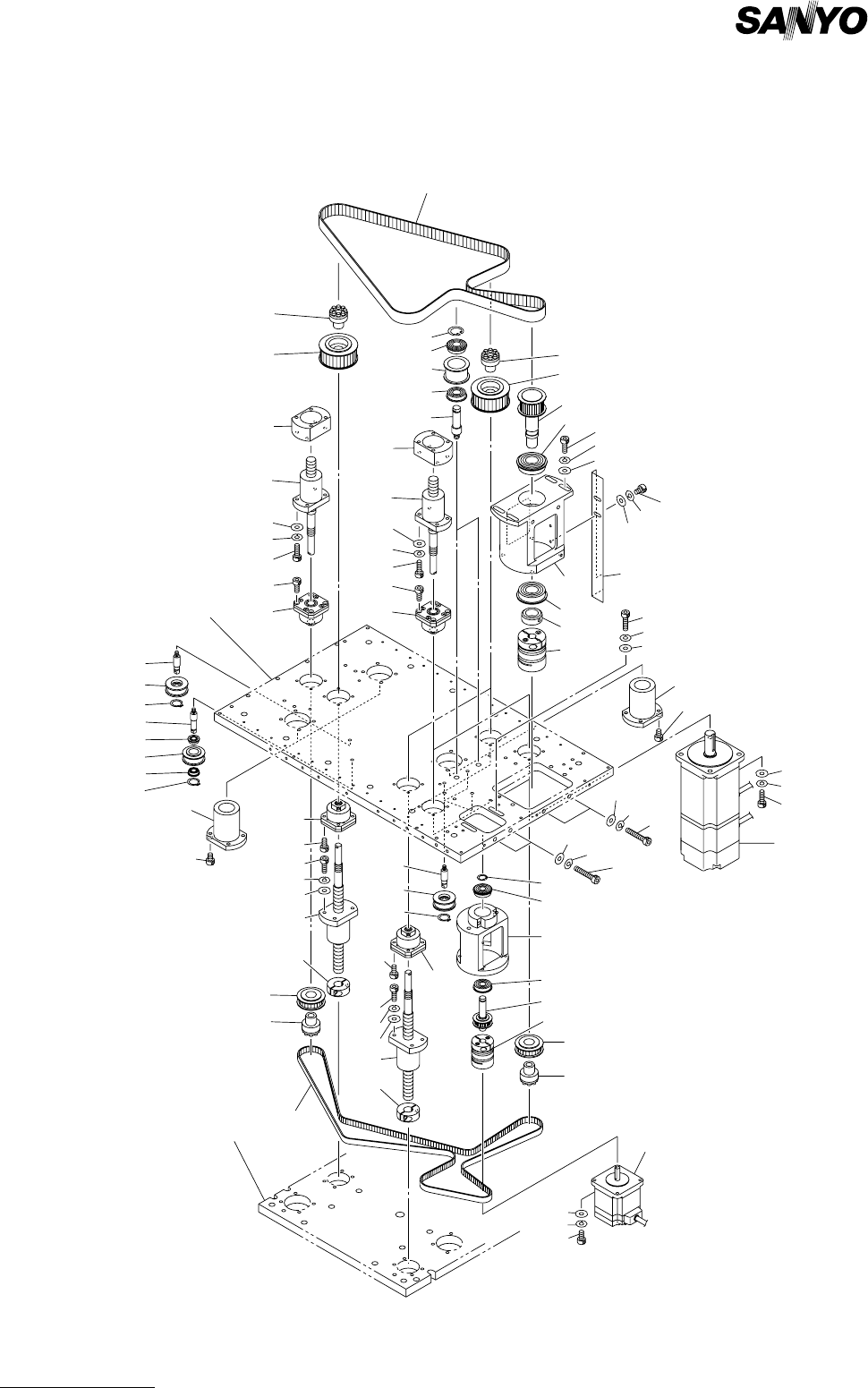

Fig. E-4 Z 軸駆動部 Z Axis Driver
314
323
325
324
329
324
330
334
311
367
368
366
362
312
362
366
311
368
367
334
321
314
312
335
See Fig.E-1
Key No.11
See Fig.B-1
Key No.7
315
316
333
317
318
317
316
327
365
312
362
366
368
367
320
326
319
313
366
362
312
368
367
363
305
314
313
301
302
332
372
373
371
372
373
371
372
373
369
310
365
327
302
303
364
362
320
326
314
335
315
316
321
307
306
372
363
364
331
328
306
308
309
372
373
370
361
373
369
304
Fig.E-4
TPM-100F/R
TPM-110F/R
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
31
E-4
301 630 094 5058 PULLEY,TIMING 1 748E--210-301
302 630 001 1425 BEARING,RADIAL 2 748E--210-302
303 411 000 7102 RING C 10 1 748E--210-303
304 630 088 3572 COUPLING 1 748E--210-304
305 630 091 2449 MOTOR,STEPPING 1 MPM023, B2084-D21ASM
748E--210-305
306 630 001 1463 BEARING,RADIAL 2 748E--210-306
307 630 094 5034 PULLEY,TIMING 1 748E--210-307
308 630 088 3916 SET COLLAR 1 748E--210-308
309 630 088 3589 COUPLING 1 748E--210-309
310 630 092 8730 MOTOR,AC-SERVO 1 MSVM017, SGMAH-08AAA2C
748E--210-310
311 630 088 5187 BALL SCREW 3 748E--210-311
312 630 013 6241 BEARING,UNIT 6 748E--210-312
313 630 094 5065 PULLEY,TIMING 3 748E--210-313
314 630 092 8044 CLAMP 6 748E--210-314
315 630 088 4937 PULLEY,FLAT (IDLERS) 4 748E--210-315
316 630 096 6602 RING 5 748E--210-316
317 630 088 4081 BEARING,RADIAL 2 748E--210-317
318 630 094 5089 PULLEY,TIMING 1 748E--210-318
319 630 088 3459 BELT,TIMING 1 748E--210-319
320 630 088 5194 BALL SCREW 3 748E--210-320
321 630 094 5041 PULLEY,TIMING 3 748E--210-321
323 630 088 3466 BELT,TIMING 1 748E--210-323
324 630 001 1432 BEARING,RADIAL 4 748E--210-324
325 411 000 7300 RING C 12 2 748E--210-325
326 630 091 3910 MECH PARTS(SET COLLAR) 3 748E--210-326
327 630 088 3954 BUSH,BALL 3 748E--210-327
328 630 102 9818 BRACKET 1 748E--210-328
329 630 087 9049 PULLEY 2 748E--210-329
330 630 090 6325 BOSS 2 748E--210-330
331 630 090 7759 BRACKET 1 748E--210-331
332 630 102 9801 BRACKET 1 748E--210-332
333 630 090 7643 BOSS 1 748E--210-333
334 630 087 9940 BLOCK 3 748E--210-334
335 630 090 7650 BOSS 4 748E--210-335
361 630 000 7626 BOLT,HEX-SCT 2 748E--210-361
362 630 000 7657 BOLT,HEX-SCT 28 748E--210-362
363 411 141 4008 WASHER V 4X9X0.8 6 748E--210-363
364 411 141 2905 WASHER SPR 4 6 748E--210-364
365 630 000 7749 BOLT,HEX-SCT 12 748E--210-365
366 630 000 7770 BOLT,HEX-SCT 24 748E--210-366
367 411 141 4107 WASHER V 5X10X1 24 748E--210-367
368 411 141 6705 WASHER SPR 5 24 748E--210-368
369 630 000 7893 BOLT,HEX-SCT 8 748E--210-369
370 630 000 7909 BOLT,HEX-SCT 2 748E--210-370
371 630 000 7930 BOLT,HEX-SCT 4 748E--210-371
372 411 141 4305 WASHER V 6X12.5X1.6 14 748E--210-372
373 411 141 3001 WASHER SPR 6 14 748E--210-373
