MODEL TPM-1 10R 0108-001 96 コンベア部 CONVEYOR SECTION Fig. H-5 ケーブル（奥基準） Cable （ Rear Reference ） Fig.H-5 TPM-100R TPM-110R 402 463 462 461 403 401 See Fig.H-2 Key No.120 See Fig.H-2 Key No.122 See Fig.H-2 Key No.1 10 461 4…
MODEL TPM-110F
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
95
H-5
401 630 088 6634 CORD 1 748H--210-401
402 630 088 6641 CORD 1 748H--210-402
403 630 088 6658 CORD 1 XNC1371- 748H--210-403
404 630 088 6665 CORD 1 748H--210-404
405 630 088 6672 CORD 1 748H--210-405
406 630 088 6689 CORD 1 XNC1391- 748H--210-406
461 411 113 1400 SCR PAN 4X6 4 748H--210-461
462 411 008 1706 WASHER SPR 4 4 748H--210-462
463 411 119 2104 WASHER V 4X9X0.8 4 748H--210-463
MODEL TPM-110R
0108-001
96
コンベア部 CONVEYOR SECTION

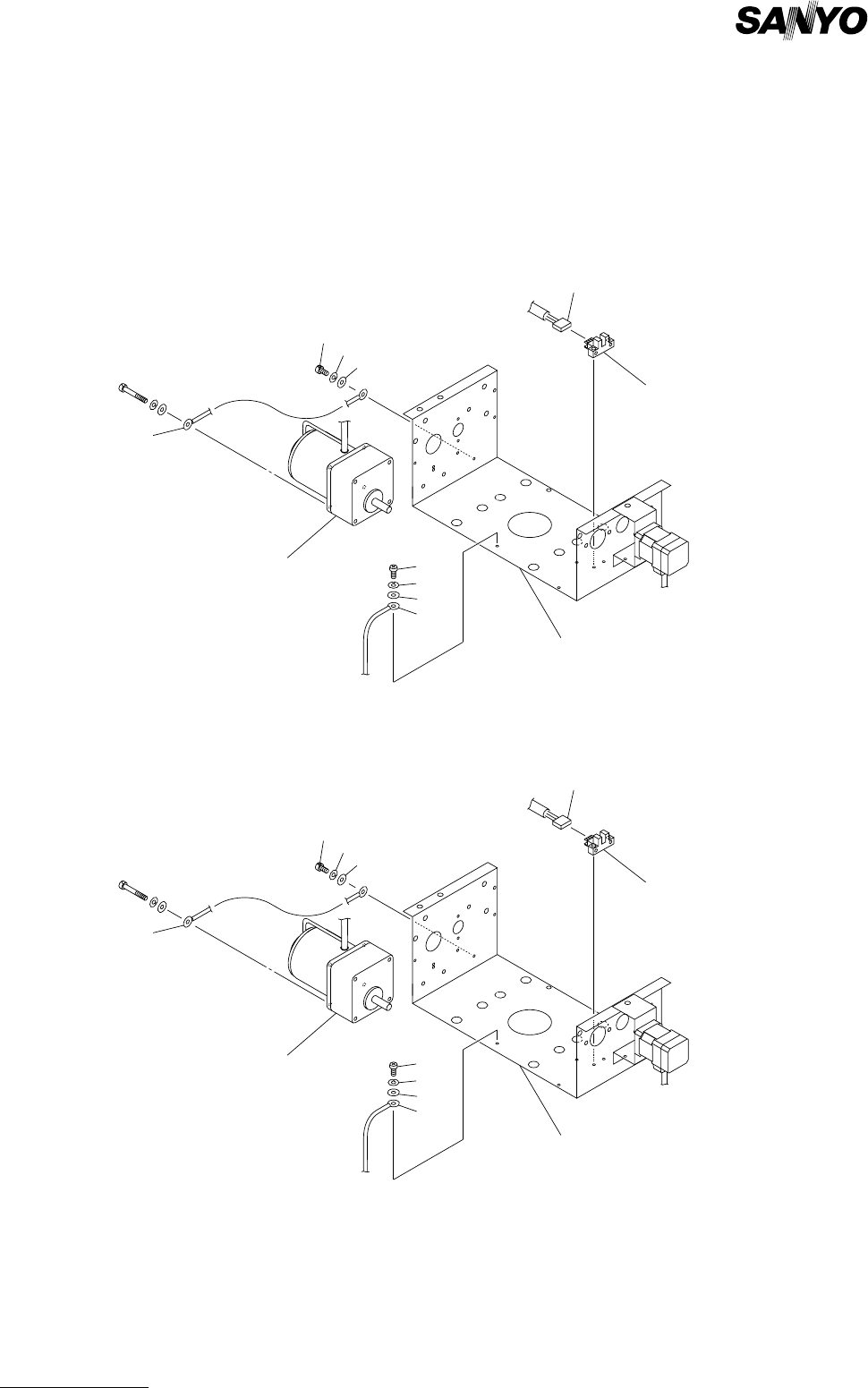

Fig. H-5 ケーブル（奥基準） Cable（Rear Reference）
Fig.H-5
TPM-100R
TPM-110R
402
463
462
461
403
401
See Fig.H-2
Key No.120
See Fig.H-2
Key No.122
See Fig.H-2
Key No.110
461
462
463
405
463
462
461
406
404
See Fig.H-4
Key No.320
See Fig.H-4
Key No.322
See Fig.H-4
Key No.310
461
462
463
MODEL TPM-110R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
97
H-5
401 630 088 6634 CORD 1 748H--210-401
402 630 088 6641 CORD 1 748H--210-402
403 630 088 6658 CORD 1 XNC1371- 748H--210-403
404 630 088 6665 CORD 1 748H--210-404
405 630 088 6672 CORD 1 748H--210-405
406 630 088 6689 CORD 1 XNC1391- 748H--210-406
461 411 113 1400 SCR PAN 4X6 4 748H--210-461
462 411 008 1706 WASHER SPR 4 4 748H--210-462
463 411 119 2104 WASHER V 4X9X0.8 4 748H--210-463
