MODEL TPM-1 10F/R 0108-001 20 チャック部 CHUCK SECTION Fig. E-2 Z 軸ケーブル部 Z Axis Cable Section 164 163 162 103 106 107 165 165 166 101 161 104 109 168 169 167 167 108 See Fig.E-1 Key No.1 1 See Fig.K-1 Key No.4 169 168 105 102…
MODEL TPM-110R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
19
E-1
1 630 088 2957 GUIDE,LINEAR 2 748E--210-001
2 630 088 3626 SENSOR,PHOTO 2 BPH232,251 748E--210-002
4 630 088 3886 PIN,LOCATE 2 748E--210-004
5 630 054 8624 PIN,LOCATE 4 748E--210-005
6 630 088 3893 PIN,LOCATE 1 748E--210-006
7 630 092 5159 PIN,LOCATE 1 748E--210-007
8 630 094 2705 MECH PARTS(CABLEVEYOR) 1 748E--210-008
9 630 011 2016 SENSOR 1 SVS052 748E--210-009
11 630 087 8981 BASE 1 748E--210-011
12 630 087 9018 PLATE 2 748E--210-012
13 630 087 9025 PLATE 1 748E--210-013
14 630 090 7865 PLATE 1 748E--210-014
15 630 090 7667 BOSS 1 748E--210-015
16 630 087 9827 PLATE 1 748E--210-016
17 630 087 9865 PLATE 1 748E--210-017
18 630 087 9902 BRACKET 1 748E--210-018
19 630 087 9919 BRACKET 1 748E--210-019
20 630 090 7896 PLATE 1 748E--210-020
21 630 087 9957 BRACKET 1 748E--210-021
22 630 087 9964 BLOCK 2 748E--210-022
61 411 142 6605 SCR PAN 2X16 2 748E--210-061
64 630 008 1053 SET SCREW 1 748E--210-064
65 411 041 8908 SCR PAN 3X6 2 748E--210-065
66 630 000 7527 BOLT,HEX-SCT 29 748E--210-066
68 411 141 3902 WASHER V 3X7X0.5 2 748E--210-068
69 411 141 2806 WASHER SPR 3 2 748E--210-069
70 630 000 7626 BOLT,HEX-SCT 8 748E--210-070
71 411 141 4008 WASHER V 4X9X0.8 8 748E--210-071
72 411 141 2905 WASHER SPR 4 8 748E--210-072
73 630 000 7763 BOLT,HEX-SCT 16 748E--210-073
74 630 000 7787 BOLT,HEX-SCT 8 748E--210-074
75 411 141 4107 WASHER V 5X10X1 8 748E--210-075
76 411 141 6705 WASHER SPR 5 8 748E--210-076
77 630 000 7862 BOLT,HEX-SCT 4 748E--210-077
78 411 141 3001 WASHER SPR 6 4 748E--210-078
79 411 141 4305 WASHER V 6X12.5X1.6 4 748E--210-079
80 411 040 6202 SCR PAN 3X10 2 748E--210-080
81 630 091 0063 PLATE 1 748E--210-081
MODEL TPM-110F/R
0108-001
20
チャック部 CHUCK SECTION

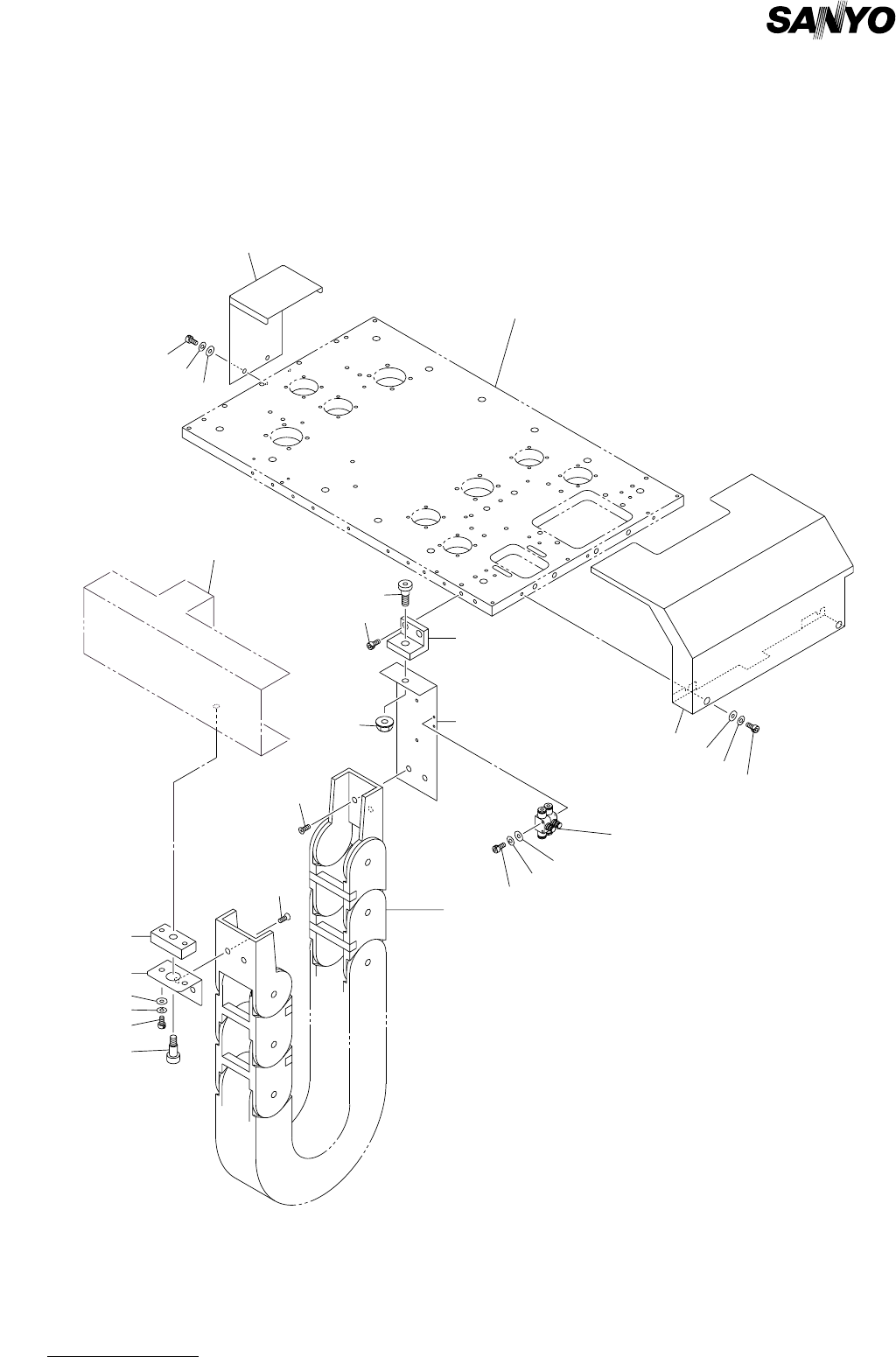

Fig. E-2 Z 軸ケーブル部 Z Axis Cable Section
164
163
162
103
106
107
165
165
166
101
161
104
109
168
169
167
167
108
See Fig.E-1
Key No.11
See Fig.K-1
Key No.4
169
168
105
102
Fig.E-2
TPM-100F/R
TPM-110F/R
110
171
172
170
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
21
E-2
101 630 088 5316 PIN,HINGE(FULLCRUM PINS) 1 748E--210-101
102 630 094 2712 MECH PARTS(CABLEVEYOR) 1 748E--210-102
103 630 088 3909 BOLT 1 748E--210-103
104 630 087 9490 BRACKET 1 748E--210-104
105 630 087 9506 BRACKET 1 748E--210-105
106 630 087 9537 BRACKET 1 748E--210-106
107 630 087 9551 PLATE 1 748E--210-107
108 630 103 0128 COVER 1 748E--210-108
109 630 103 0135 COVER 1 748E--210-109
110 630 003 6251 AIR LINE EQPT 2 748E--210-110
161 630 000 7749 BOLT,HEX-SCT 2 748E--210-161
162 630 000 7862 BOLT,HEX-SCT 2 748E--210-162
163 411 141 4305 WASHER V 6X12.5X1.6 2 748E--210-163
164 411 141 3001 WASHER SPR 6 2 748E--210-164
165 630 094 5232 MACHINE SCREW 4 748E--210-165
166 411 108 8704 NUT HEX 8 1 748E--210-166
167 630 000 7626 BOLT,HEX-SCT 4 748E--210-167
168 411 141 4008 WASHER V 4X9X0.8 4 748E--210-168
169 411 141 2905 WASHER SPR 4 4 748E--210-169
170 630 000 7572 BOLT,HEX-SCT 2 748E--210-170
171 411 141 3902 WASHER V 3X7X0.5 2 748E--210-171
172 411 141 2806 WASHER SPR 3 2 748E--210-172
