MODEL TPM-1 10R 0108-001 78 コンベア部 CONVEYOR SECTION Fig. H-2 L コンベアフレーム L Conveyor Frame （奥基準） （ Rear Reference ） 11 4 See Fig.H-1 Key No.13 176 167 175 124 111 126 103 101 11 4 168 125 125 128 176 164 175 11 4 180 11 0 1…

100%1 / 174
MEMO
77
MODEL TPM-110R
0108-001
78
コンベア部 CONVEYOR SECTION

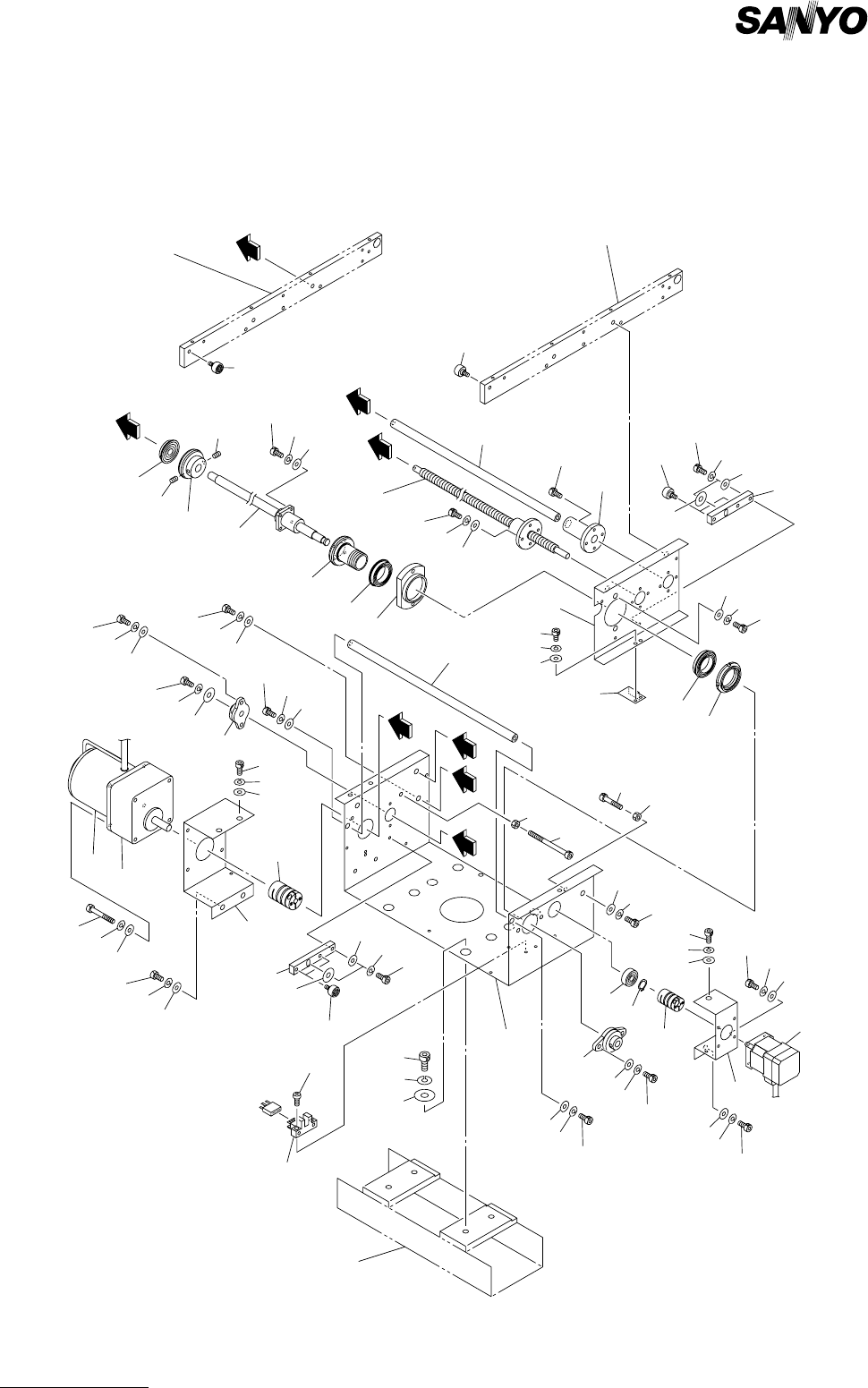

Fig. H-2 L コンベアフレーム L Conveyor Frame
（奥基準） （Rear Reference）
114
See Fig.H-1
Key No.13
176
167
175
124
111
126
103
101
114
168
125
125
128
176
164
175
114
180
110
181
185
172
172
115
170
171
162
171
170
162
177
177
129
118
186
187
164
176
175
105
104
127
183
113
183
A
114
165
176
175
166
176
177
109
166
176
175
162
171
170
163
174
173
120
121
169
179
178
112
111
170
171
161
171
170
162
170
171
161
170
171
161
See Fig.H-1
Key No.13
See Fig.K-1
Key No.4
Fig.H-2
TPM-110R
161
171
170
170
171
108
161
106
107
117
165
176
175
161
171
170
D
A
B
D
C
C
B
130
119
123
131
122
MODEL TPM-110R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
79
H-2
101 630 089 0433 FEED SCREW 1 748H--210-101
103 630 089 0518 GUIDE,LINEAR 1 748H--210-103
104 630 089 0495 SHAFT,LINEAR 1 748H--210-104
105 630 088 3947 BUSH,BALL 1 748H--210-105
106 630 088 4043 BEARING,RADIAL 1 748H--210-106
107 630 096 6602 RING 1 748H--210-107
108 630 008 5303 BEARING,UNIT 1 748H--210-108
109 630 088 2988 BEARING,UNIT 1 748H--210-109
110 630 088 3619 SENSOR,PHOTO 1 BPH371 748H--210-110
111 630 088 4050 BEARING,RADIAL 2 748H--210-111
112 630 088 2995 NUT (SELF-LOCKING) 1 748H--210-112
113 630 001 1548 BEARING,RADIAL 1 748H--210-113
114 630 106 8978 PULLEY,FLAT 6 748H--210-114
115 630 084 8533 BOLT,HEX 1 748H--210-115
117 630 088 3985 COUPLING 1 748H--210-117
118 630 088 3992 COUPLING 1 748H--210-118
119 630 091 2456 MOTOR,STEPPING 1 MPM037, B2122-D01ASCM
748H--210-119
120 630 088 4272 MOTOR,REVERSIBLE 1 M002, USM425-411WJ
748H--210-120
121 630 088 4111 GEAR,REDUCTION 1 748H--210-121
122 630 088 0502 COVER 1 748H--210-122
123 630 088 0519 BRACKET 1 748H--210-123
124 630 090 7704 BOSS 1 748H--210-124
125 630 088 0571 PLATE 2 748H--210-125
126 630 088 0588 PULLEY 1 748H--210-126
127 630 088 0601 PULLEY 1 748H--210-127
128 630 088 0618 BRACKET 1 748H--210-128
129 630 088 0625 BRACKET 1 748H--210-129
130 630 088 0632 BRACKET 1 748H--210-130
131 630 088 0656 SHAFT 1 748H--210-131
161 630 000 7886 BOLT,HEX-SCT 8 748H--210-161
162 630 000 7862 BOLT,HEX-SCT 6 748H--210-162
163 630 000 7824 BOLT,HEX-SCT 4 748H--210-163
164 630 000 7657 BOLT,HEX-SCT 4 748H--210-164
165 630 000 7633 BOLT,HEX-SCT 8 748H--210-165
166 630 000 7626 BOLT,HEX-SCT 3 748H--210-166
167 630 000 7619 BOLT,HEX-SCT 2 748H--210-167
168 630 000 7602 BOLT,HEX-SCT 4 748H--210-168
169 630 000 7527 BOLT,HEX-SCT 4 748H--210-169
170 411 141 4305 WASHER V 6X12.5X1.6 14 748H--210-170
171 411 141 3001 WASHER SPR 6 14 748H--210-171
172 411 004 5104 NUT HEX 6 2 748H--210-172
173 411 141 4107 WASHER V 5X10X1 4 748H--210-173
174 411 141 6705 WASHER SPR 5 4 748H--210-174
175 411 141 4008 WASHER V 4X9X0.8 14 748H--210-175
176 411 141 2905 WASHER SPR 4 17 748H--210-176
177 630 001 0213 WASHER 3 748H--210-177
178 411 141 3902 WASHER V 3X7X0.5 4 748H--210-178
179 411 141 2806 WASHER SPR 3 4 748H--210-179
