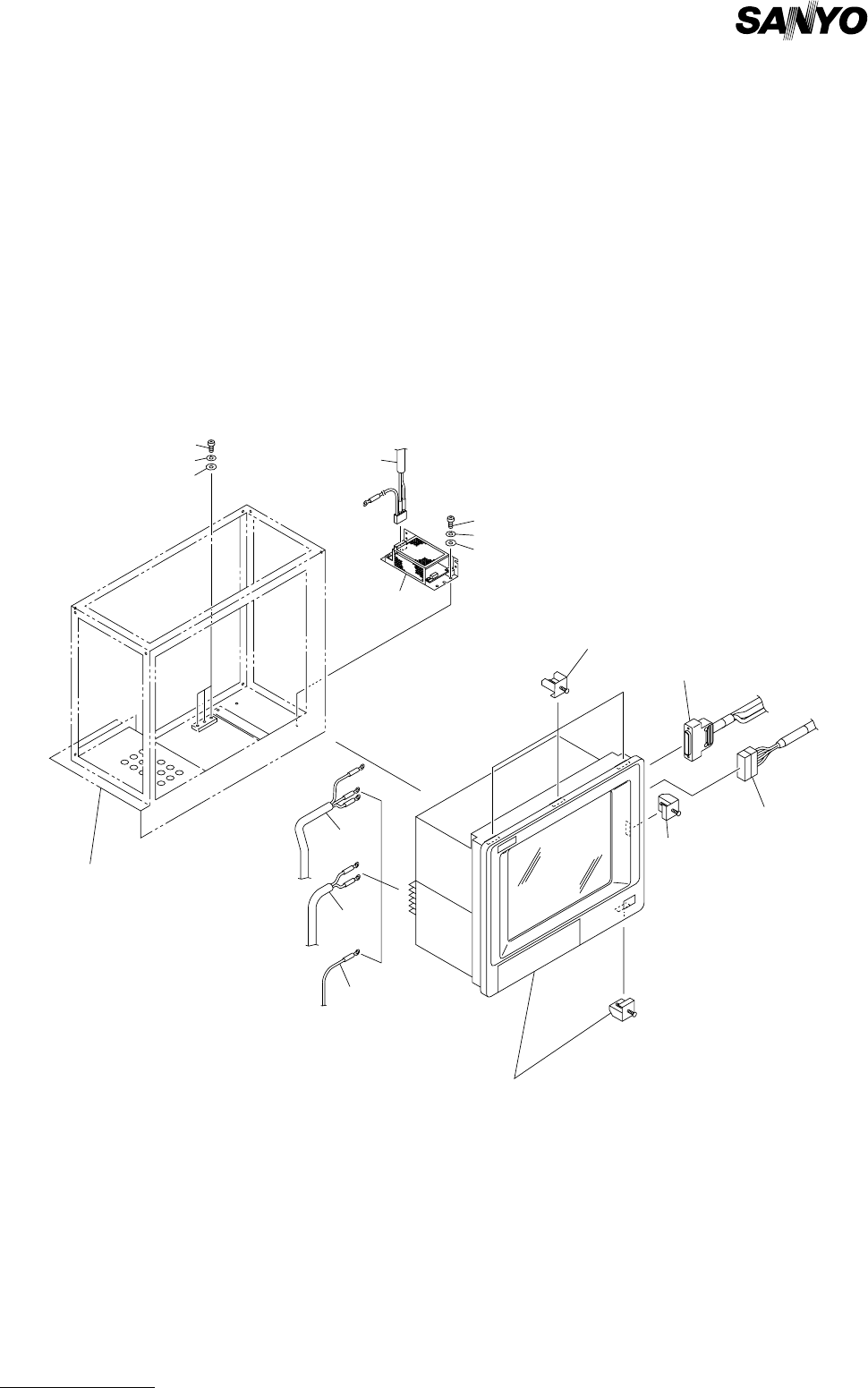

MODEL TPM-1 10F/R 0108-001 154 制御ボックス部 CONTROL BOX SECTION Fig. C-1 制御ボックス Control Box See Fig.K-6 Key No.506 6 2 5 1 3 6 7 63 62 61 Fig.C-1 TPM-110F/R 4 1 1 66 65 64
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
153
BG-1
1 630 091 1756 UNIT,DRIVER 1 N017, B1996-054 748BG-210-001
2 630 089 2833 UNIT,DRIVER 1 ASMD017, SGDM-08AD
748BG-210-002
3 630 088 5941 CORD 1 XCN178,179-XCN176,
XNC1171-XCN105C 748BG-210-003
4 630 088 5958 CORD 1 XCN177-XCN1175 748BG-210-004
5 630 088 5965 CORD 1 XNC1170,2270- 748BG-210-005
61 411 043 5004 SCR PAN 4X8 2 748BG-210-061
62 411 008 1706 WASHER SPR 4 2 748BG-210-062
63 411 119 2104 WASHER V 4X9X0.8 2 748BG-210-063
64 411 113 1400 SCR PAN 4X6 2 748BG-210-064
65 411 008 1706 WASHER SPR 4 2 748BG-210-065
66 411 119 2104 WASHER V 4X9X0.8 2 748BG-210-066
67 411 042 3001 SCR PAN 4X10 2 748BG-210-067
68 411 008 1706 WASHER SPR 4 2 748BG-210-068
69 411 119 2104 WASHER V 4X9X0.8 2 748BG-210-069
MODEL TPM-110F/R
0108-001
154
制御ボックス部 CONTROL BOX SECTION
Fig. C-1 制御ボックス Control Box
See Fig.K-6
Key No.506
6
2
5
1
3
6
7
63
62
61
Fig.C-1
TPM-110F/R
4
1
1
66
65
64
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
155
C-1
1 630 089 2529 EQUIPMENT 1 PL6900-T41-WN10 748C--210-001
2 630 089 2635 UNIT,POWER 1 G004, #ZWS5-12/JA 748C--210-002
3 630 088 5972 CORD 1 748C--210-003
4 630 088 5989 CORD 1 XCN002-XCN107H,206H
748C--210-004
5 630 088 5996 CORD 1 XCN003-XCNA01,B01-A02,B02
748C--210-005
6 630 088 6009 CORD 1 XNC001- 748C--210-006
7 630 088 7266 CORD 1 748C--210-007
61 411 041 8908 SCR PAN 3X6 2 748C--210-061
62 411 086 4408 WASHER SPR 3 2 748C--210-062
63 411 119 1909 WASHER V 3X7X0.5 2 748C--210-063
64 411 113 1400 SCR PAN 4X6 3 748C--210-064
65 411 008 1706 WASHER SPR 4 3 748C--210-065
66 411 119 2104 WASHER V 4X9X0.8 3 748C--210-066
