MODEL TPM-110R
0108-001
72
コンベア部 CONVEYOR SECTION

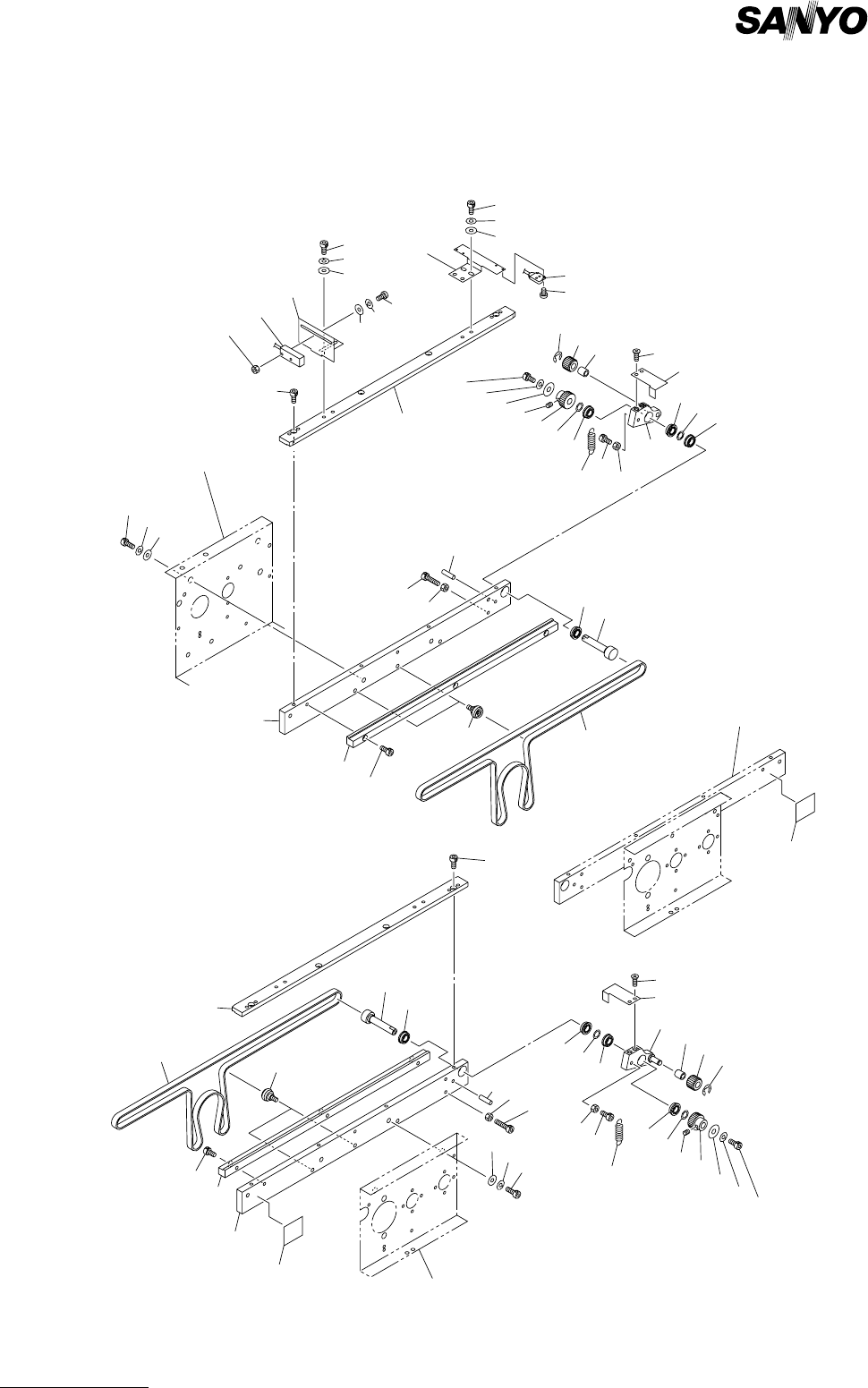

Fig. H-1 L コンベア搬送部 L Conveyor Transfer Section
（奥基準） （Rear Reference）
61
67
66
See Fig.H-2
Key No.122
See Fig.H-2
Key No.123
62
9
63
70
8
1
2
4
72
71
69
63
1
5
3
6
2
1
18
73
21
1
16
11
62
20
62
10
78
62
69
68
74
16
1
7
9
70
65
1
2
1
5
19
73
22
1
2
72
4
71
69
63
3
6
70
63
8
66
67
61
17
75
76
77
12
14
11
15
13
64
69
68
14
65
70
13
15
64
7
Fig.H-1
TPM-110R
23
23
See Fig.H-3
Key No.215
MODEL TPM-110R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
73
H-1
1 630 088 4098 BEARING,RADIAL 8 748H--210-001
2 630 091 2265 WASHER 4 748H--210-002
3 630 094 5102 GEAR 2 748H--210-003
4 630 094 5119 GEAR 2 748H--210-004
5 630 006 8399 BUSH,BEARING 2 748H--210-005
6 411 001 0201 RING E 5 2 748H--210-006
7 630 106 8961 PULLEY,FLAT 4 748H--210-007
8 630 002 9253 SPRING,TENSION 2 748H--210-008
9 630 088 3831 SPRING PIN 2 748H--210-009
10 630 071 7716 SENSOR,PELEC 1 BPH041 748H--210-010
11 630 088 4005 BELT,FLAT 2 748H--210-011
12 630 086 4946 SENSOR,PELEC 1 BPH040 748H--210-012
13 630 106 5083 PLATE 2 748H--210-013
14 630 088 0533 GUIDE 2 748H--210-014
15 630 106 5076 GUIDE 2 748H--210-015
16 630 088 0649 PULLEY 2 748H--210-016
17 630 088 0663 BRACKET 1 748H--210-017
18 630 101 3336 LEVER 1 748H--210-018
19 630 101 3343 LEVER 1 748H--210-019
20 630 088 0694 BRACKET 1 748H--210-020
21 630 088 0700 BRACKET 1 748H--210-021
22 630 088 0717 BRACKET 1 748H--210-022
23 630 100 1289 NAME PLATE,NOTICE 2 748H--210-023
61 630 000 7886 BOLT,HEX-SCT 4 748H--210-061
62 630 000 7619 BOLT,HEX-SCT 12 748H--210-062
63 630 000 7626 BOLT,HEX-SCT 4 748H--210-063
64 630 000 7633 BOLT,HEX-SCT 6 748H--210-064
65 630 000 7671 BOLT,HEX-SCT 2 748H--210-065
66 411 141 4305 WASHER V 6X12.5X1.6 4 748H--210-066
67 411 141 3001 WASHER SPR 6 4 748H--210-067
68 411 141 4008 WASHER V 4X9X0.8 4 748H--210-068
69 411 141 2905 WASHER SPR 4 6 748H--210-069
70 411 141 0307 NUT HEX 4 4 748H--210-070
71 630 001 0213 WASHER 2 748H--210-071
72 630 000 8920 SET SCREW 2 748H--210-072
73 411 035 2707 SCR FLT 4X8 4 748H--210-073
74 411 040 7803 SCR PAN 3X12 1 748H--210-074
75 411 119 1909 WASHER V 3X7X0.5 1 748H--210-075
76 411 086 4408 WASHER SPR 3 1 748H--210-076
77 411 054 6809 NUT HEX 3 1 748H--210-077
78 411 039 2604 SCR PAN 2X6 2 748H--210-078
MODEL TPM-110F
0108-001
74
コンベア部 CONVEYOR SECTION

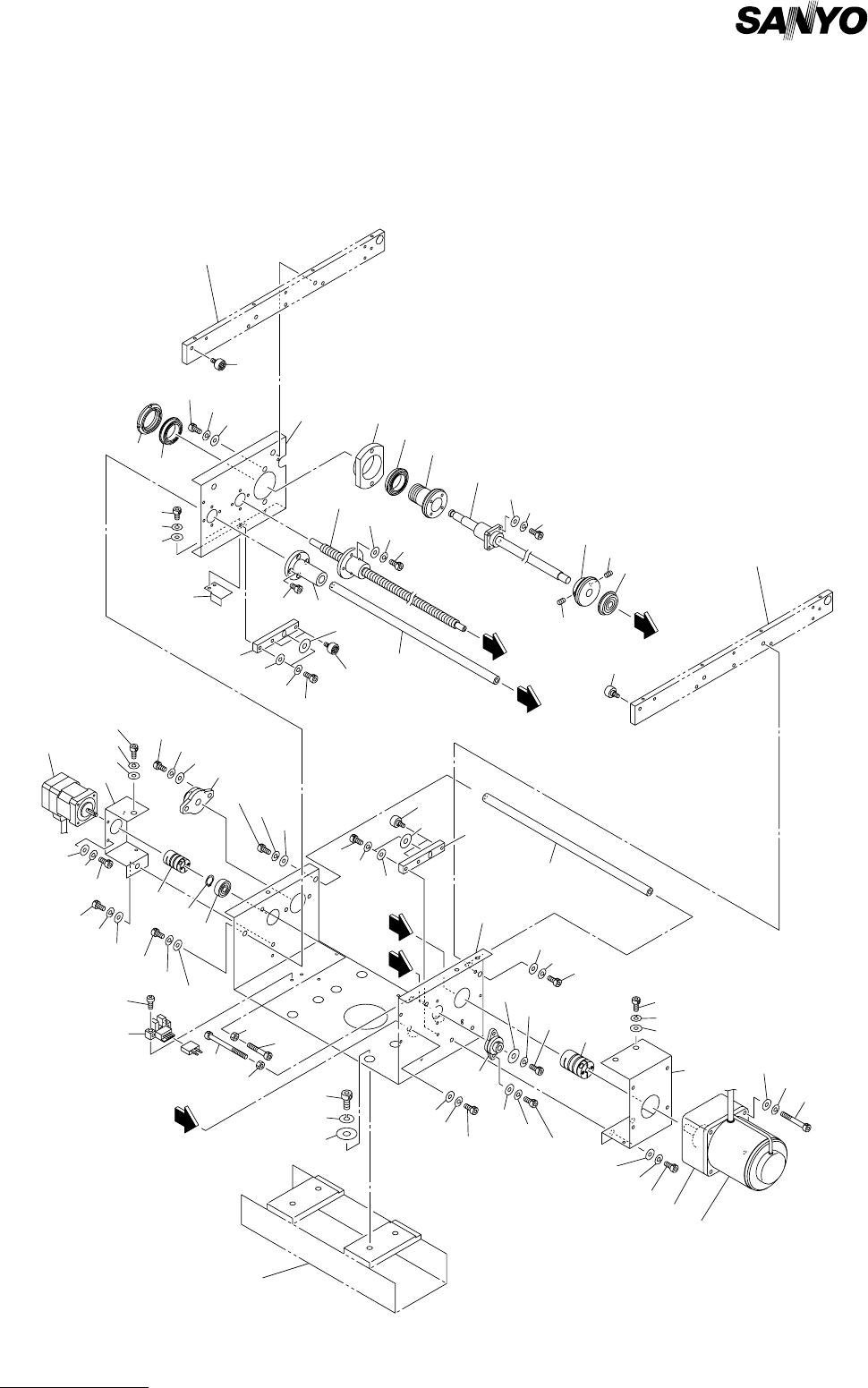

Fig. H-2 L コンベアフレーム L Conveyor Frame
（手前基準） （Front Reference）
114
See Fig.H-1
Key No.13
161
112
111
176
167
175
123
124
111
126
175
103
176
165
175
101
176
165
114
168
125
128
175
176
164
114
125
161
171
170
161
170
130
171
162
119
178
179
169
162
117
107
106
171
170
161
171
170
180
110
C
115
A
B
185
172
172
181
170
171
161
175
176
166
171
170
162
121
120
173
171
170
129
162
174
163
177
177
177
109
176
166
170
122
131
171
161
118
186
187
171
170
108
164
176
175
105
104
127
183
113
183
A
114
B
C
171
170
See Fig.H-1
Key No.13
See Fig.K-1
Key No.4
Fig.H-2
TPM-110F
