MODEL TPM-1 10F/R 0108-001 Key No . P AR T No . P AR T NAME Q’ty REMARKS NOTE 15 B-4 30 1 630 088 6016 CORD 1 XNC121 1- 748B--210-301 30 2 630 088 6023 CORD 1 XNC1210-XNC210 748B--210-302 30 3 630 088 6030 CORD 1 748B--2…

100%1 / 174
MODEL TPM-110F/R
0108-001
14
テーブル部 TABLE SECTION

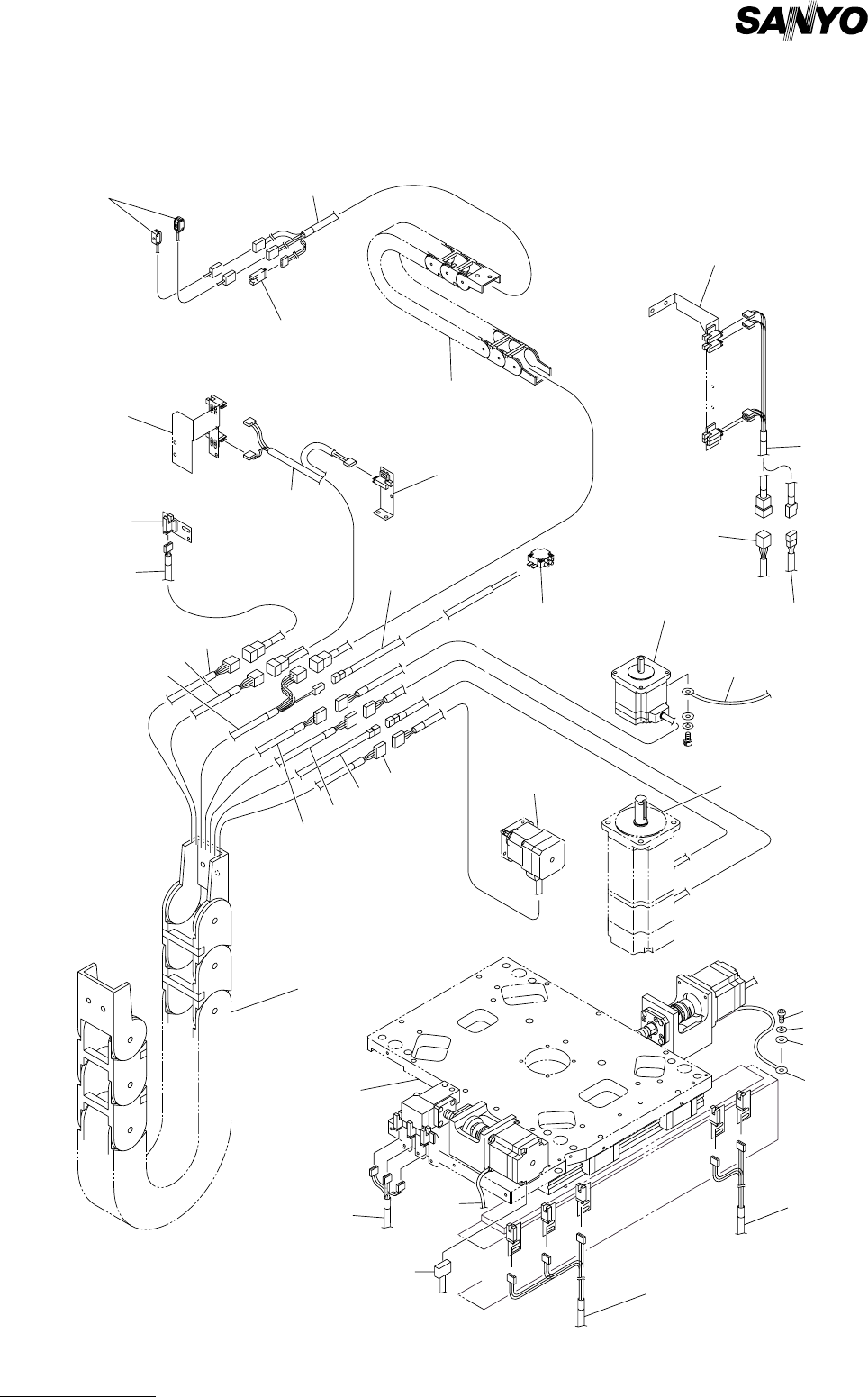

Fig. B-4 ケーブル Cable
See Fig.B-1
Key No.12
See Fig.E-1
Key No.8
See Fig.E-1
Key No.17
See Fig.E-3
Key No.229
See Fig.E-5
Key No.401
See Fig.E-1
Key No.2
See Fig.E-1
Key No.9
See Fig.E-4
Key No.305
See Fig.E-3
Key No.213
See Fig.E-4
Key No.310
See Fig.BG-1
Key No.3
See Fig.B-2
Key No.118
See Fig.E-2
Key No.102
305
308
307
316
315
314
312
311
309
310
313
304
302
303
301
317
Fig.B-4
TPM-100F/R
TPM-110F/R
See Fig.E-5
Key No.408
306
361
362
363
320
319
318
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
15
B-4
301 630 088 6016 CORD 1 XNC1211- 748B--210-301
302 630 088 6023 CORD 1 XNC1210-XNC210 748B--210-302
303 630 088 6030 CORD 1 748B--210-303
304 630 088 6047 CORD 1 748B--210-304
305 630 088 6078 CORD 1 XNC1050-XNC1051,105F
748B--210-305
306 630 088 6085 CORD 1 XNC1052- 748B--210-306
307 630 088 6092 CORD 1 XNC251- 748B--210-307
308 630 088 6108 CORD 1 XNC231- 748B--210-308
309 630 088 6115 CORD 1 XNC250-XNC1250 748B--210-309
310 630 088 6122 CORD 1 XNC170-XNC1170,2170,2270
748B--210-310
311 630 088 6139 CORD 1 XNC175-XNC1175 748B--210-311
312 630 088 6146 CORD 1 XNC230-XNC1230 748B--210-312
313 630 088 6153 CORD 1 748B--210-313
314 630 088 6160 CORD 1 XNC1050,1052-XNC050-052,05F
748B--210-314
315 630 088 6177 CORD 1 XNC231-XNC1231 748B--210-315
316 630 088 6184 CORD 1 XNC251-XNC1251 748B--210-316
317 630 088 6191 CORD 1 XNC1171,1055- 748B--210-317
318 630 088 7129 CORD 1 XNC055-XNC1055 748B--210-318
319 630 088 7136 CORD 1 XNC056,057- 748B--210-319
320 630 088 7150 CORD 1 XNC1191- 748B--210-320
361 411 113 1400 SCR PAN 4X6 1 748B--210-361
362 411 008 1706 WASHER SPR 4 1 748B--210-362
363 411 119 2104 WASHER V 4X9X0.8 1 748B--210-363
MODEL TPM-110F
0108-001
16
チャック部 CHUCK SECTION
Fig. E-1 搬送ベース支柱部 Transfer Base Support
（手前基準） （Front Reference）
66
See Fig.E-3
Key No.223
1
1
66
20
76
75
4
73
22
74
9
5
61
72
71
21
70
72
71
81
2
73
11
12
16
69
68
66
18
8
19
72
71
70
12
13
79
78
77
77
78
79
A
71
72
70
65
2
80
70
A
14
6
22
73
15
64
7
73
76
75
74
76
75
74
5
Fig.E-1
TPM-110F
17
