MODEL TPM-1 10R 0108-001 26 チャック部 CHUCK SECTION Fig. E-3 レール幅駆動部 Rail Width Driver （奥基準） （ Rear Referrence ） 267 231 261 205 266 276 A A 273 277 228 261 206 207 273 276 275 223 B B 275 270 271 269 226 275 268 212 220 201…
MEMO
25
MODEL TPM-110R
0108-001
26
チャック部 CHUCK SECTION

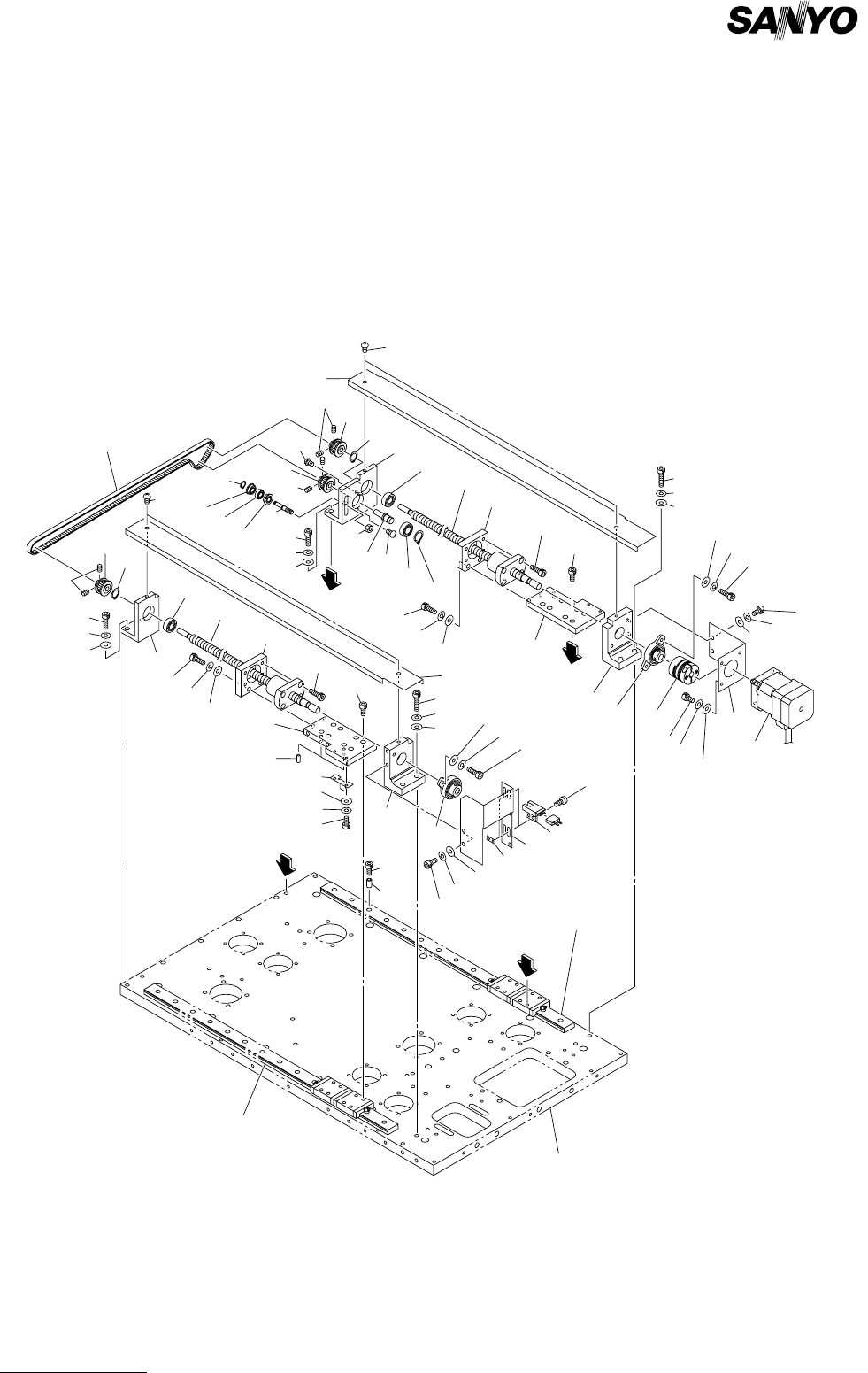

Fig. E-3 レール幅駆動部 Rail Width Driver
（奥基準） （Rear Referrence）
267
231
261
205
266
276
A
A
273
277
228
261
206
207
273
276
275
223
B
B
275
270
271
269
226
275
268
212
220
201
271
270
270
276
274
230
275
271
269
263
268
211
278
271
270
233
221
269
202
224
203
267
218
205
266
273
276
275
204
262
232
222
275
276
273
264
265
262
201
214
229
213
276
272
276
274
209
208
227
208
210
217
275
266
205
204
219
203
225
202
269
262
See Fig.E-1
Key No.11
See Fig.E-1
Key No.1
See Fig.E-1
Key No.1
Fig.E-3
TPM-110R
216
MODEL TPM-110R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
27
E-3
201 630 088 2988 BEARING,UNIT 2 748E--210-201
202 630 088 5200 BALL SCREW 2 748E--210-202
203 630 055 3369 BEARING,RADIAL 2 748E--210-203
204 630 096 6596 RING 2 748E--210-204
205 630 094 5072 PULLEY,TIMING 3 748E--210-205
206 630 088 4067 BEARING,RADIAL 1 748E--210-206
207 630 096 6602 RING 1 748E--210-207
208 630 088 4074 BEARING,RADIAL 2 748E--210-208
209 630 011 1996 BEARING,RADIAL 1 748E--210-209
210 630 096 6619 RING 1 748E--210-210
211 630 088 4739 COLLAR 1 748E--210-211
212 630 088 3541 COUPLING 1 748E--210-212
213 630 091 2456 MOTOR,STEPPING 1 MPM025, B2122-D01ASCM
748E--210-213
214 630 088 3626 SENSOR,PHOTO 2 BPH232,233 748E--210-214
216 630 088 3886 PIN,LOCATE 2 748E--210-216
217 630 088 3473 BELT,TIMING 1 748E--210-217
218 630 087 9650 BRACKET 1 748E--210-218
219 630 087 9667 BRACKET 1 748E--210-219
220 630 087 9674 BRACKET 1 748E--210-220
221 630 087 9681 BRACKET 1 748E--210-221
222 630 087 9698 PLATE 1 748E--210-222
223 630 087 9704 PLATE 1 748E--210-223
224 630 087 9711 PLATE 1 748E--210-224
225 630 087 9728 PLATE 1 748E--210-225
226 630 087 9759 BRACKET 1 748E--210-226
227 630 090 7919 SHAFT 1 748E--210-227
228 630 090 7452 BOSS 1 748E--210-228
229 630 087 9858 PLATE 1 748E--210-229
230 630 087 9872 COVER 1 748E--210-230
231 630 087 9889 COVER 1 748E--210-231
232 630 090 7834 BRACKET 1 748E--210-232
233 630 091 0063 PLATE 2 748E--210-233
261 411 147 6808 SCR TRS 3X5 2 748E--210-261
262 630 000 7510 BOLT,HEX-SCT 18 748E--210-262
263 411 040 6202 SCR PAN 3X10 4 748E--210-263
264 411 141 3902 WASHER V 3X7X0.5 2 748E--210-264
265 411 141 2806 WASHER SPR 3 2 748E--210-265
266 630 076 4345 SET SCREW 6 748E--210-266
267 411 051 1708 SCR TRS 4X6 4 748E--210-267
268 630 000 7626 BOLT,HEX-SCT 6 748E--210-268
269 630 076 4437 BOLT,HEX-SCT 12 748E--210-269
270 411 141 4008 WASHER V 4X9X0.8 10 748E--210-270
271 411 141 2905 WASHER SPR 4 10 748E--210-271
272 630 000 7749 BOLT,HEX-SCT 2 748E--210-272
273 630 000 7763 BOLT,HEX-SCT 8 748E--210-273
274 630 000 7770 BOLT,HEX-SCT 4 748E--210-274
275 411 141 4107 WASHER V 5X10X1 14 748E--210-275
276 411 141 6705 WASHER SPR 5 14 748E--210-276
277 411 118 8503 NUT HEX 5 1 748E--210-277
