MODEL TPM-1 10F/R 0108-001 128 メカ廻り MECHANICAL DISTRIBU TION SECTION Fig. K-6 パネルボックス Panel Box 507 566 508 509 566 566 510 51 1 563 504 505 See Fig.K-1 Key No.4 See Fig.R-3 Key No.213 See Fig.R-1 Key No.1 1 512 564 565 …
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
127
K-5
401 630 102 9863 BRACKET 1 748K--210-401
402 630 102 9870 BRACKET 1 748K--210-402
403 630 102 9887 BRACKET 1 748K--210-403
404 630 090 8626 BRACKET 1 748K--210-404
405 630 103 0050 BRACKET 1 748K--210-405
461 630 000 7756 BOLT,HEX-SCT 13 748K--210-461
462 630 000 7633 BOLT,HEX-SCT 2 748K--210-462
463 411 141 4107 WASHER V 5X10X1 13 748K--210-463
464 411 141 6705 WASHER SPR 5 13 748K--210-464
465 411 141 4008 WASHER V 4X9X0.8 2 748K--210-465
466 411 141 2905 WASHER SPR 4 2 748K--210-466
467 411 051 1708 SCR TRS 4X6 2 748K--210-467
MODEL TPM-110F/R
0108-001
128
メカ廻り MECHANICAL DISTRIBUTION SECTION

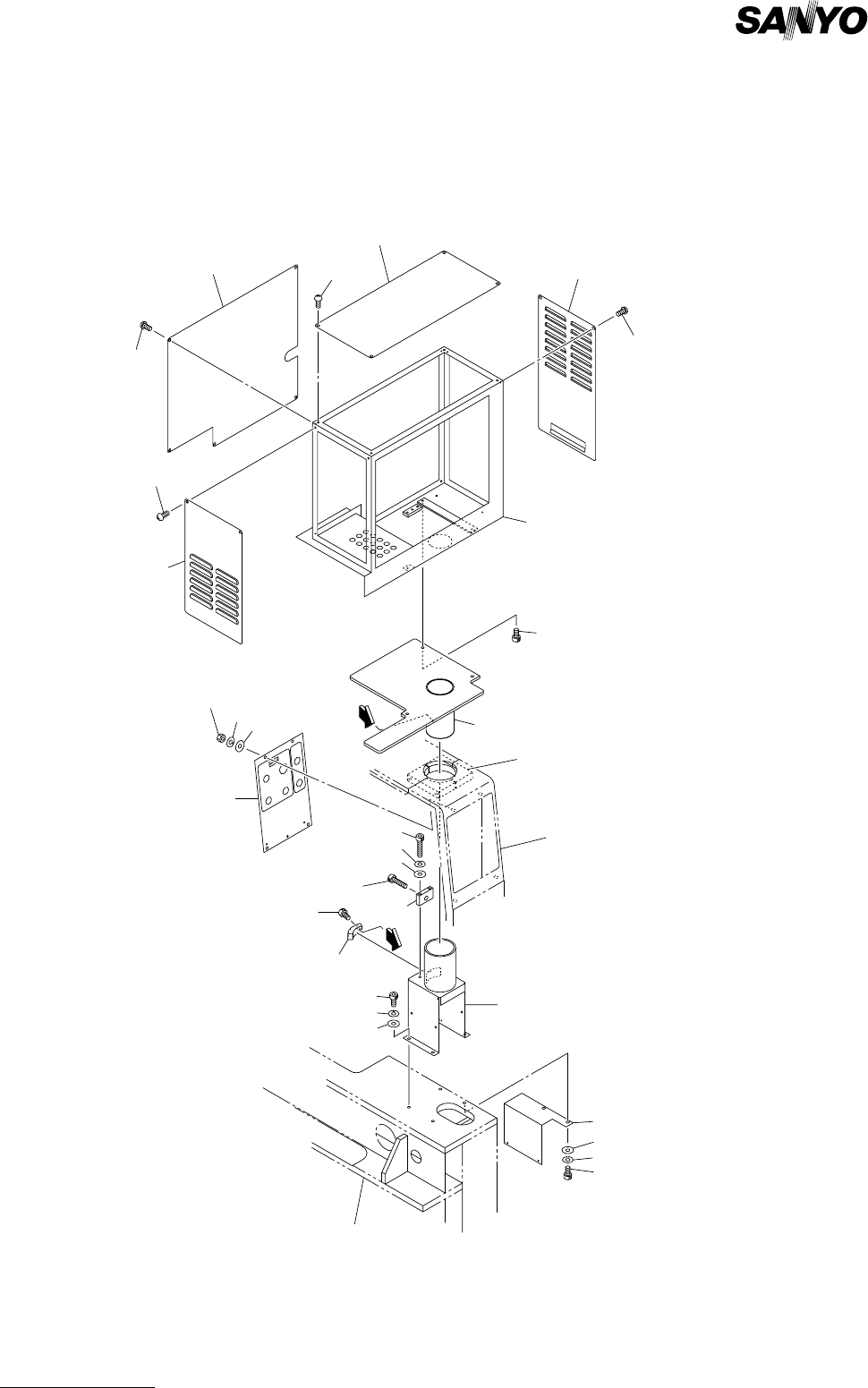

Fig. K-6 パネルボックス Panel Box
507
566
508
509
566
566
510
511
563
504
505
See Fig.K-1
Key No.4
See Fig.R-3
Key No.213
See Fig.R-1
Key No.11
512
564
565
562
561
565
564
570
563
502
565
562
564
503
567
569
568
A
A
506
Fig.K-6
TPM-110F/R
566
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
129
K-6
502 630 090 9210 BLOCK 1 748K--210-502
503 630 090 9227 BLOCK 1 748K--210-503
504 630 102 5247 BRACKET 1 748K--210-504
505 630 102 9948 BRACKET 1 748K--210-505
506 630 102 5254 BOX 1 748K--210-506
507 630 102 5261 COVER 1 748K--210-507
508 630 102 5278 COVER 1 748K--210-508
509 630 102 5285 COVER 1 748K--210-509
510 630 102 5292 COVER 1 748K--210-510
511 630 102 6138 PANEL 1 748K--210-511
512 630 090 8534 BRACKET 1 748K--210-512
561 630 000 7800 BOLT,HEX-SCT 2 748K--210-561
562 630 000 7749 BOLT,HEX-SCT 6 748K--210-562
563 630 000 7626 BOLT,HEX-SCT 5 748K--210-563
564 411 141 4107 WASHER V 5X10X1 8 748K--210-564
565 411 141 6705 WASHER SPR 5 8 748K--210-565
566 411 051 1708 SCR TRS 4X6 13 748K--210-566
567 411 054 8506 NUT HEX 4 4 748K--210-567
568 411 141 4008 WASHER V 4X9X0.8 4 748K--210-568
569 411 141 2905 WASHER SPR 4 4 748K--210-569
570 630 000 8128 BOLT,HEX-SCT 1 748K--210-570
