MODEL TPM-1 10F/R 0108-001 134 カバー部 COVER SECTION Fig. R-2 前後扉 Front/Rear Door 11 0 11 5 175 176 166 120 163 172 171 167 104 11 3 121 162 170 169 See Fig.K-1 Key No.4 171 172 164 124 125 124 107 164 172 171 105 120 171 1…

100%1 / 174
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
133
R-1
1 630 088 5347 SWITCH,LIMIT(DOOR SWITCH) 2 SQ001,002 748R--210-001
2 630 053 2883 MOTOR,AC 3 MFAN01-03, R87F-A1A13HP
748R--210-002
3 630 051 8481 ACCESSORY,MOT-M 3 748R--210-003
4 630 049 1074 ACCESSORY,MOT-M 3 748R--210-004
5 630 103 1217 BRACKET 1 748R--210-005
6 630 103 1224 BRACKET 2 748R--210-006
7 630 103 1262 BRACKET 1 748R--210-007
8 630 103 1279 BRACKET 1 748R--210-008
9 630 103 1286 BRACKET 1 748R--210-009
10 630 090 8916 STAY 1 748R--210-010
11 630 090 9234 BLOCK 1 748R--210-011
12 630 103 1347 BRACKET 1 748R--210-012
13 630 103 1354 BRACKET 1 748R--210-013
14 630 103 1408 BRACKET 1 748R--210-014
15 630 061 6538 ACCESSORY,MOT-M 3 748R--210-015
16 630 094 8769 BRACKET 1 748R--210-016
61 630 048 0368 BOLT,HEX-SCT 2 748R--210-061
62 630 000 7916 BOLT,HEX-SCT 4 748R--210-062
63 630 085 8310 BOLT,HEX-SCT 4 748R--210-063
64 630 000 7749 BOLT,HEX-SCT 4 748R--210-064
65 630 000 7626 BOLT,HEX-SCT 6 748R--210-065
66 411 141 4305 WASHER V 6X12.5X1.6 6 748R--210-066
67 411 141 3001 WASHER SPR 6 6 748R--210-067
68 411 141 4107 WASHER V 5X10X1 4 748R--210-068
69 411 141 6705 WASHER SPR 5 4 748R--210-069
70 411 141 4008 WASHER V 4X9X0.8 6 748R--210-070
71 411 141 2905 WASHER SPR 4 6 748R--210-071
72 411 113 2506 SCR PAN 4X40 12 748R--210-072
73 411 113 2407 SCR PAN 4X30 4 748R--210-073
74 411 119 2104 WASHER V 4X9X0.8 36 748R--210-074
75 411 008 1706 WASHER SPR 4 36 748R--210-075
76 630 000 8999 SET SCREW 1 748R--210-076
77 411 051 1708 SCR TRS 4X6 1 748R--210-077
78 411 054 8506 NUT HEX 4 18 748R--210-078
79 630 000 7619 BOLT,HEX-SCT 2 748R--210-079
MODEL TPM-110F/R
0108-001
134

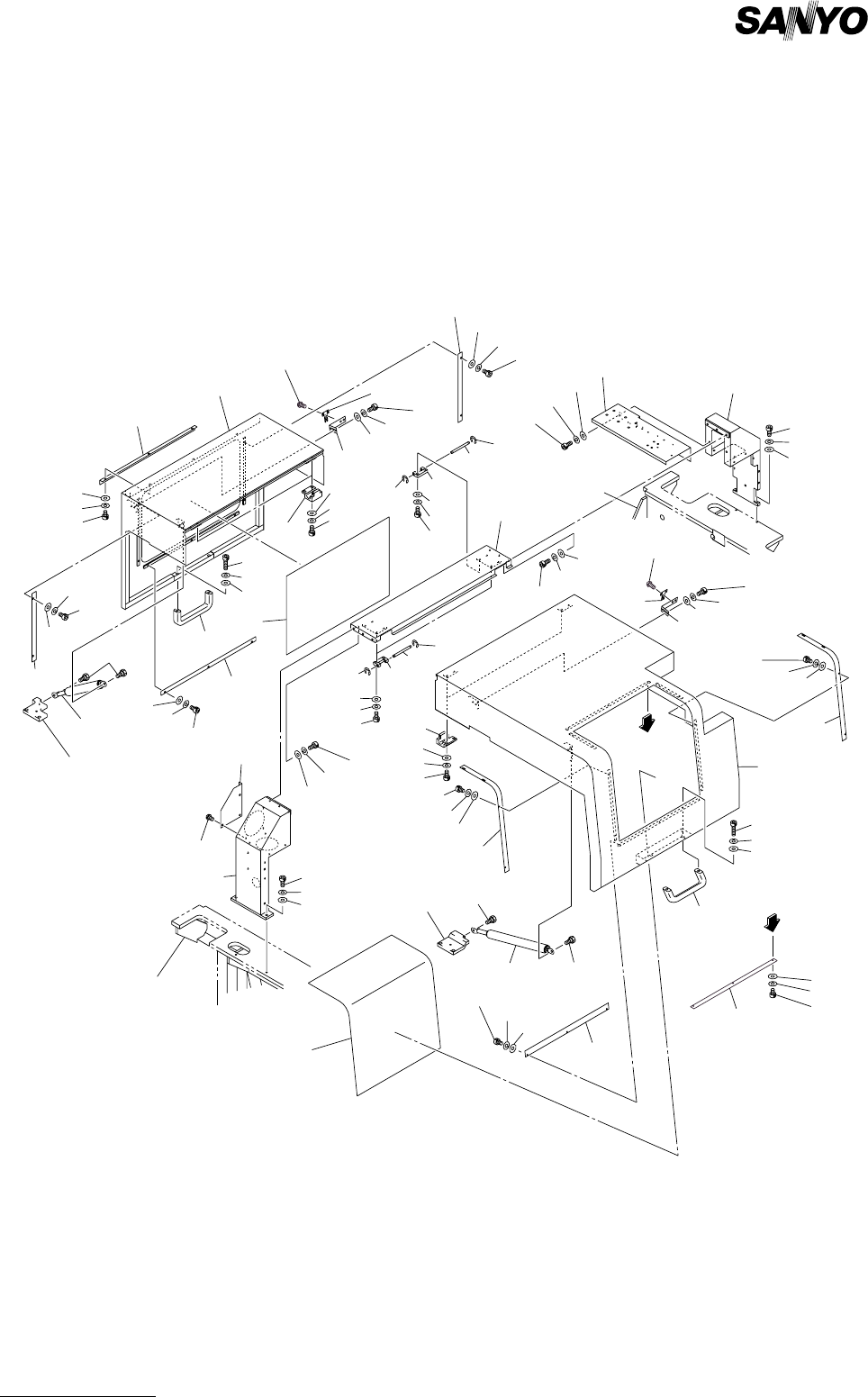

カバー部 COVER SECTION
Fig. R-2 前後扉 Front/Rear Door
110
115
175
176
166
120
163
172
171
167
104
113
121
162
170
169
See Fig.K-1
Key No.4
171
172
164
124
125
124
107
164
172
171
105
120
171
103
122
101
166
176
175
127
166
176
175
128
122
108
172
164
166
176
175
178
117
162
170
169
See Fig.K-1
Key No.4
164
172
171
118
106
173
174
165
106
165
174
173
106
163
172
171
123
166
176
175
129
167
168
161
122
102
See Fig.R-1
Key No.9
See Fig.R-1
Key No.8
125
106
166
177
116
176
175
111
166
176
175
115
168
161
171
172
164
178
166
176
175
123
119
109
105
126
Fig.R-2
TPM-110F/R
A
A
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
135
R-2
101 630 096 8989 SPRING 1 748R--210-101
102 630 085 5043 SPRING 1 748R--210-102
103 630 096 8965 HANDLE 1 748R--210-103
104 630 096 8972 HANDLE 1 748R--210-104
105 630 096 8101 SWITCH,LIMIT 2 748R--210-105
106 411 001 0003 RING E 4 8 748R--210-106
107 630 103 1132 PLATE 1 748R--210-107
108 630 102 5315 COVER 1 748R--210-108
109 630 103 1088 COVER 1 748R--210-109
110 630 102 5322 COVER 1 748R--210-110
111 630 106 1894 COVER 1 748R--210-111
113 630 103 0739 PLATE 1 748R--210-113
115 630 103 2962 PLATE 2 748R--210-115
116 630 103 1316 BRACKET 1 748R--210-116
117 630 103 1323 BRACKET 1 748R--210-117
118 630 102 5346 BRACKET 1 748R--210-118
119 630 103 1330 BRACKET 1 748R--210-119
120 630 103 1361 BRACKET 2 748R--210-120
121 630 103 1095 COVER 1 748R--210-121
122 630 108 1854 PIN,HINGE 4 748R--210-122
123 630 103 1415 HOLDER 4 748R--210-123
124 630 103 1422 HOLDER 4 748R--210-124
125 630 090 9326 PIN,HINGE 4 748R--210-125
126 630 102 5339 PLATE 1 748R--210-126
127 630 102 5360 PLATE 1 748R--210-127
128 630 102 5377 PLATE 1 748R--210-128
129 630 102 5384 PLATE 1 748R--210-129
161 630 000 8036 BOLT,HEX-SCT 4 748R--210-161
162 630 000 7909 BOLT,HEX-SCT 4 748R--210-162
163 630 000 7763 BOLT,HEX-SCT 8 748R--210-163
164 630 000 7756 BOLT,HEX-SCT 12 748R--210-164
165 630 013 9754 BOLT,HEX-SCT 8 748R--210-165
166 630 000 8500 BOLT,HEX-SCT 24 748R--210-166
167 411 141 4503 WASHER V 8X17X1.6 4 748R--210-167
168 411 141 3100 WASHER SPR 8 4 748R--210-168
169 411 141 4305 WASHER V 6X12.5X1.6 4 748R--210-169
170 411 141 3001 WASHER SPR 6 4 748R--210-170
171 411 141 4107 WASHER V 5X10X1 20 748R--210-171
172 411 141 6705 WASHER SPR 5 20 748R--210-172
173 411 141 4008 WASHER V 4X9X0.8 8 748R--210-173
174 411 141 2905 WASHER SPR 4 8 748R--210-174
175 411 141 3902 WASHER V 3X7X0.5 24 748R--210-175
176 411 141 2806 WASHER SPR 3 24 748R--210-176
177 411 140 8007 SCR TRS 5X6 3 748R--210-177
178 411 051 1708 SCR TRS 4X6 4 748R--210-178
