MODEL TPM-1 10F/R 0108-001 42 スクリーンホルダ部 SCREEN HOLDER SECTION Fig. F-2 スクリーンホルダ Y 軸 Screen Holder Y Axis 166 163 167 11 2 162 108 103 168 164 104 109 169 164 166 167 111 161 106 101 167 166 165 102 161 105 11 0 170 171 1…

100%1 / 174
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
41
F-1
1 630 088 4371 CYLINDER 3 748F--210-001
2 630 003 5124 AIR LINE EQPT 4 748F--210-002
3 630 088 8867 VALVE 1 748F--210-003
4 630 092 8518 MECH PARTS 1 748F--210-004
5 630 088 3657 MECH PARTS 1 748F--210-005
6 630 088 3664 MECH PARTS 1 748F--210-006
7 630 080 5420 PIPE FITTINGS 4 748F--210-007
8 630 081 7508 PIPE FITTINGS 6 748F--210-008
9 630 088 8850 AIR LINE EQPT 2 748F--210-009
10 630 069 0538 PIPE FITTINGS 1 748F--210-010
11 630 088 4432 PIPE FITTINGS 2 748F--210-011
12 630 088 2933 GUIDE,LINEAR 1 748F--210-012
13 630 088 2940 GUIDE,LINEAR 1 748F--210-013
14 630 088 3640 SENSOR,PHOTO 2 BPH271,272 748F--210-014
16 630 088 2926 GUIDE,LINEAR 1 748F--210-016
17 630 087 9988 PLATE 1 748F--210-017
18 630 087 9995 BLOCK 1 748F--210-018
19 630 088 0052 BLOCK 4 748F--210-019
20 630 088 0069 PLATE 1 748F--210-020
21 630 088 0120 BRACKET 1 748F--210-021
22 630 091 0070 BRACKET 1 748F--210-022
23 630 091 0087 BRACKET 1 748F--210-023
24 630 088 0212 PLATE 1 748F--210-024
25 630 094 3238 CYLINDER 1 BPS094 748F--210-025
26 630 091 0094 PIN,HINGE 1 748F--210-026
27 630 088 4302 PIN,LOCATE 2 748F--210-027
28 630 088 3886 PIN,LOCATE 4 748F--210-028
29 630 098 5450 COLLAR 2 748F--210-029
61 411 041 7208 SCR PAN 3X5 4 748F--210-061
62 630 000 7626 BOLT,HEX-SCT 6 748F--210-062
63 411 141 2905 WASHER SPR 4 6 748F--210-063
64 411 141 4008 WASHER V 4X9X0.8 6 748F--210-064
65 630 000 7749 BOLT,HEX-SCT 20 748F--210-065
66 630 000 8401 BOLT,HEX-SCT 20 748F--210-066
67 630 000 7763 BOLT,HEX-SCT 18 748F--210-067
68 630 000 7770 BOLT,HEX-SCT 28 748F--210-068
69 630 000 7800 BOLT,HEX-SCT 6 748F--210-069
70 411 141 6705 WASHER SPR 5 4 748F--210-070
71 411 141 4107 WASHER V 5X10X1 4 748F--210-071
72 630 000 7862 BOLT,HEX-SCT 2 748F--210-072
73 630 000 7886 BOLT,HEX-SCT 4 748F--210-073
74 411 141 3001 WASHER SPR 6 4 748F--210-074
75 411 141 4305 WASHER V 6X12.5X1.6 4 748F--210-075
76 630 000 8036 BOLT,HEX-SCT 3 748F--210-076
77 630 000 7831 BOLT,HEX-SCT 2 748F--210-077
78 630 000 7893 BOLT,HEX-SCT 2 748F--210-078
MODEL TPM-110F/R
0108-001
42
スクリーンホルダ部 SCREEN HOLDER SECTION

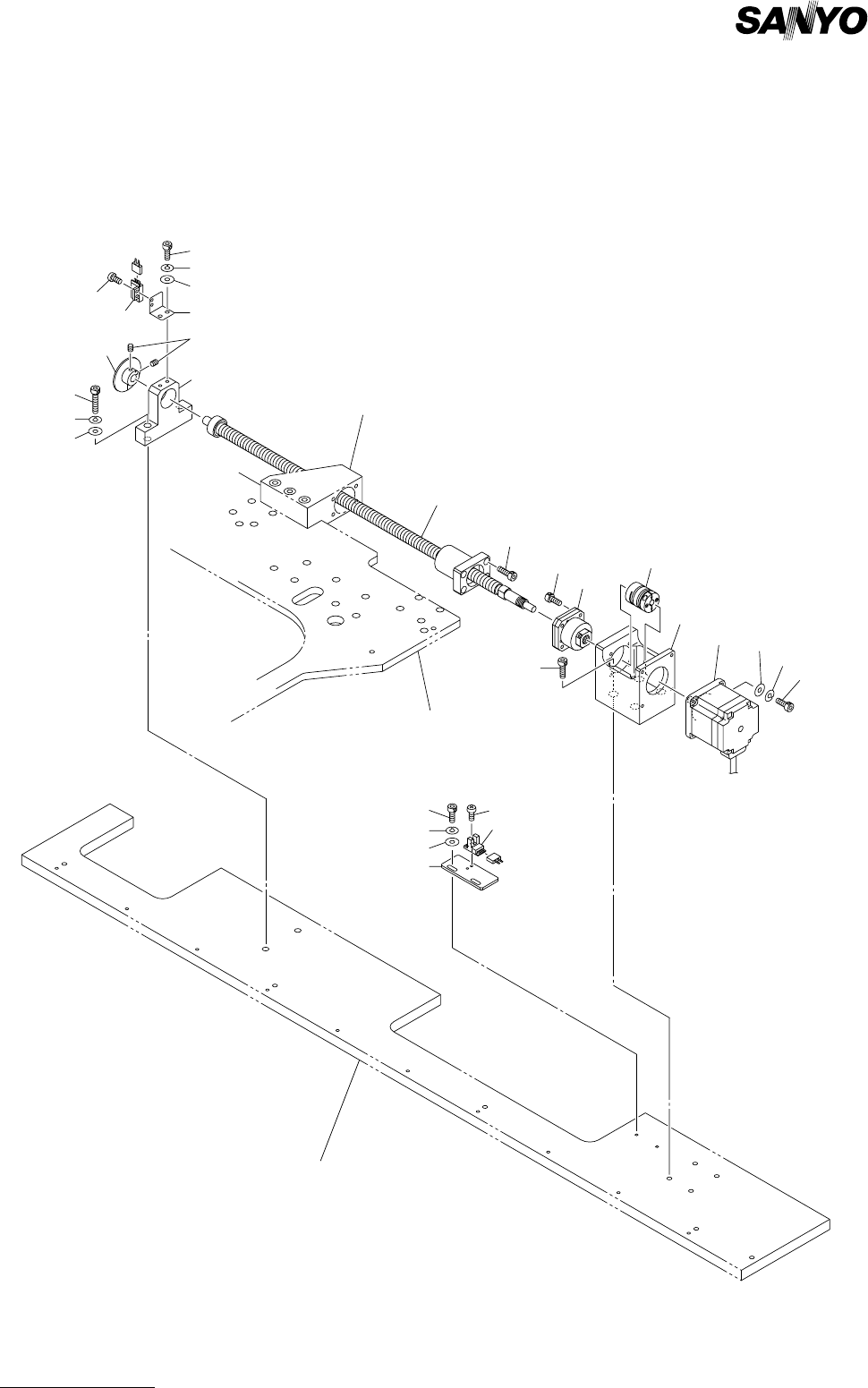

Fig. F-2 スクリーンホルダ Y 軸 Screen Holder Y Axis
166
163
167
112
162
108
103
168
164
104
109
169
164
166
167
111
161
106
101
167
166
165
102
161
105
110
170
171
172
See Fig.F-1
Key No.18
See Fig.F-1
Key No.17
See Fig.K-1
Key No.4
Fig.F-2
TPM-110F/R
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
43
F-2
101 630 091 2432 MOTOR,STEPPING 1 MPM029, B2083-D21ASM
748F--210-101
102 630 088 3572 COUPLING 1 748F--210-102
103 630 088 5156 BALL SCREW 1 748F--210-103
104 630 013 6241 BEARING,UNIT 1 748F--210-104
105 630 088 3602 SENSOR,PHOTO 1 BPH294 748F--210-105
106 630 088 3640 SENSOR,PHOTO 1 BPH291 748F--210-106
108 630 088 0007 BLOCK 1 748F--210-108
109 630 088 0014 BRACKET 1 748F--210-109
110 630 088 0021 PLATE 1 748F--210-110
111 630 088 0076 BRACKET 1 748F--210-111
112 630 088 0137 BRACKET 1 748F--210-112
161 411 041 7208 SCR PAN 3X5 4 748F--210-161
162 630 000 8920 SET SCREW 2 748F--210-162
163 630 000 7619 BOLT,HEX-SCT 2 748F--210-163
164 630 000 7626 BOLT,HEX-SCT 6 748F--210-164
165 630 000 7633 BOLT,HEX-SCT 4 748F--210-165
166 411 141 2905 WASHER SPR 4 8 748F--210-166
167 411 141 4008 WASHER V 4X9X0.8 8 748F--210-167
168 630 000 7763 BOLT,HEX-SCT 4 748F--210-168
169 630 000 7886 BOLT,HEX-SCT 4 748F--210-169
170 630 000 8036 BOLT,HEX-SCT 2 748F--210-170
171 411 141 3100 WASHER SPR 8 2 748F--210-171
172 411 141 4503 WASHER V 8X17X1.6 2 748F--210-172
